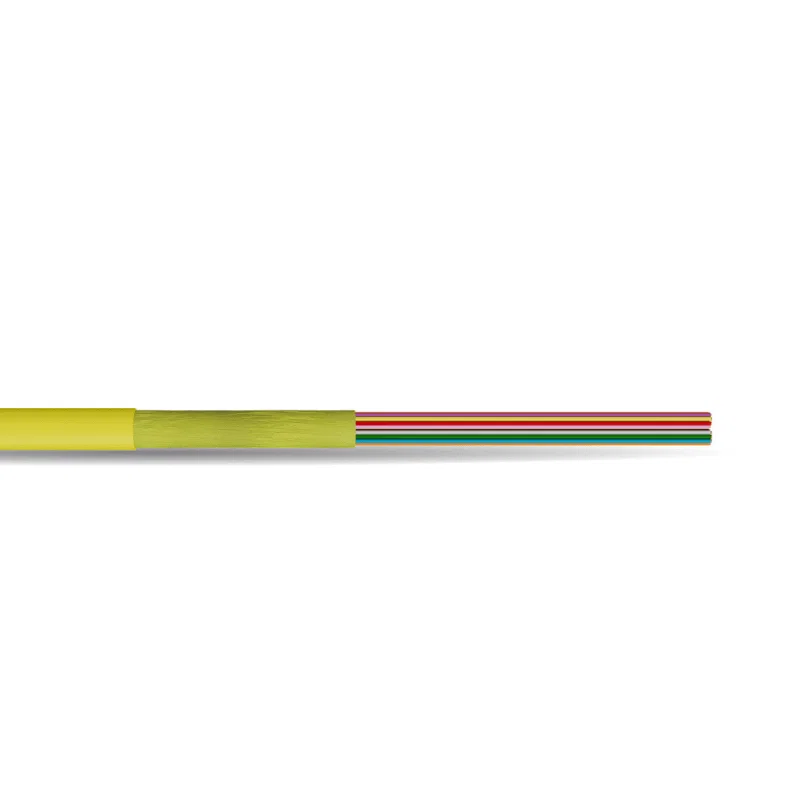

R-Pack™ Rollable Ribbon LSZH Dual Rated Backbone Cable

Die Rollable-Ribbon-Technologie bündelt Fasern lose in einem zylindrischen Bündel statt in einem fest definierten flachen Band. Dadurch kann das Band „gerollt“ beziehungsweise zusammengelegt werden, wodurch sich die Faserdichte gegenüber herkömmlichen Flachbändern gleicher Größe effektiv verdoppelt. In der Praxis lassen sich mit einem Rollable-Ribbon-Kabel deutlich mehr Fasern in einem kleineren Durchmesser unterbringen, was Platz in Leerrohren und Kabeltrassen spart. Zudem sorgt die flexible Bandstruktur dafür, dass sich das Kabel ähnlich einfach wie lose Fasern biegen und verlegen lässt, während bei Bedarf weiterhin Mass Fusion Spleißen aller 12 Fasern in einem Arbeitsgang möglich ist. Kurz gesagt: Es kombiniert die hohe Dichte von Bandfasern mit der Biegbarkeit loser Fasern und vereinfacht so die Installation in stark belegten Kabelwegen.

„LSZH“ steht für Low Smoke Zero Halogen und bedeutet, dass das Mantelmaterial des Kabels im Brandfall nur minimal Rauch und keine giftigen Halogengase entwickelt. Das ist in geschlossenen Räumen besonders wichtig für die Sicherheit, da es Menschen und Geräte vor korrosivem Rauch schützt. „Dual-rated“ bedeutet, dass das Kabel zwei Brandschutzstandards erfüllt: Es besteht den Brandtest UL 1666 (OFNR) (ein US-Standard für Steigleitungskabel) und erfüllt außerdem die europäische CPR-Klassifizierung Cca-s1a,d1,a1 für raucharme, flammwidrige Eigenschaften. Dank dieser Doppelklassifizierung kann dasselbe Kabel in internationalen Projekten eingesetzt werden und erfüllt sowohl nordamerikanische als auch europäische Anforderungen an Flammensicherheit und Rauchentwicklung.

Diese Kabelserie ist mit verschiedenen Faserzahlen von 12 bis 144 Fasern in einem einzigen Kabel erhältlich. Kleinere Varianten (wie 12 oder 24 Fasern) haben ein sehr schlankes Profil, während die größte Version 144 Fasern in einem immer noch relativ kompakten Kabel unterbringt (mit einem Durchmesser von etwa 9,2 mm). So können Sie eine Kabelgröße wählen, die genau zum Kapazitätsbedarf Ihres Netzwerks passt – von kleineren Backbone-Verbindungen bis hin zu Interbuilding-Trunks mit ultrahoher Dichte – ohne die Kabelfamilie wechseln zu müssen. Alle Varianten basieren auf denselben Konstruktionsprinzipien und gewährleisten dadurch eine konsistente Leistung über das gesamte Sortiment hinweg.

Ja. Das R-Pack LSZH Rollable Ribbon Kabel ist je nach Anwendung mit Singlemode-Fasern oder Multimode-Fasern erhältlich. Für Singlemode kommt eine biegeoptimierte G.657.A2-Faser zum Einsatz, die auch enge Biegeradien toleriert (ideal für die Verlegung im Rechenzentrum) und dabei niedrige Dämpfungswerte beibehält. Im Multimode-Bereich wird es in der Regel mit laseroptimierter OM4-Faser (50-µm-Kern) für hochbandbreitige Kurzstreckenverbindungen angeboten. Diese Multimode-Fasern unterstützen 10 Gb/s und höhere Datenraten über typische Gebäudebackbone-Distanzen. Beide Fasertypen lassen sich innerhalb desselben Kabeldesigns realisieren. So haben Sie die Flexibilität, Singlemode für lange Strecken oder Multimode für kürzere Verbindungen innerhalb eines Campus einzusetzen.

Ja, innerhalb bestimmter Grenzen. Das Kabel ist für den Innen- und Außeneinsatz ausgelegt – es verfügt über wasserblockierende Elemente und einen UV-beständigen Mantel und eignet sich damit für kurze Außenstrecken (zum Beispiel zwischen benachbarten Gebäuden oder zu einem Außengehäuse). Es ist jedoch kein armiertes Kabel. Für Erdverlegung oder längere Außenstrecken sollte es daher zum Schutz in einem Leerrohr oder Innenkanal installiert werden. Für vertikale Installationen sind Kabel mit 48 oder mehr Fasern für den Einsatz in Steigeschächten zertifiziert (sie bestehen die vertikalen Flammtests nach UL 1666). Das bedeutet, dass Versionen mit höherer Faserzahl sicher zwischen Etagen im vertikalen Steigleitungs­system eines Gebäudes verlegt werden können. Varianten mit geringerer Faserzahl besitzen zwar denselben LSZH-Mantel, werden jedoch in der Regel für horizontale Anwendungen bzw. Backbone-Anwendungen empfohlen. Zusammengefasst eignet sich das Kabel für Außenverbindungen auf dem Campus und kann auch vertikal innerhalb von Gebäuden verlegt werden (bei Modellen mit ≥48 Fasern), was es für unterschiedlichste Installationsszenarien sehr vielseitig macht.

Das R-Pack Kabel ist darauf ausgelegt, Konfektionierungen mit hoher Faseranzahl schneller und einfacher zu machen. Die rollbaren 12-Faser-Bänder lassen sich zunächst mit Standard-Bandfusionsspleißgeräten per Massenfusionsspleißen verarbeiten – so können 12 Fasern in einem Arbeitsgang gespleißt werden, was das Verbinden großer Faserbündel deutlich beschleunigt. Gleichzeitig ist die Bandmatrix nicht dauerhaft verbunden, sodass sich einzelne Fasern leicht aus dem Bündel herauslösen lassen. Wenn also ein Einzelfaserspleiß oder eine Steckerkonfektionierung erforderlich ist, kann die Faser ohne zusätzlichen Aufwand wie eine lose Faser verarbeitet werden. Das Kabel unterstützt außerdem die direkte Konfektionierung mit Mehrfasersteck­verbindern (z. B. MPO/MTP-Steck­verbindern): Installateure können an jedes 12-Faser-Band schnell einen Mehrfasersteck­verbinder anschließen, ohne jede einzelne Faser an Pigtails spleißen zu müssen. Insgesamt reduziert die Konstruktion den Arbeitsaufwand und die benötigte Zeit sowohl beim Spleißen vieler Fasern als auch bei der Konfektionierung mit hochdichten Steck­verbindern.

Der genaue Außendurchmesser hängt von der Faseranzahl ab, doch selbst die größte Variante mit 144 Fasern hat nur einen Durchmesser von etwa 9,2 mm. Kleinere Ausführungen reichen bis auf rund 5,8 mm herunter (bei einem 12-Faser-Kabel). Dieses schlanke Profil ist ein großer Vorteil in Umgebungen mit hoher Kabeldichte. Ein dünneres Kabel benötigt weniger Platz in Deckenrinnen, Kabelkanälen und Patchfeldern, sodass auf engem Raum mehr Kabel – und damit mehr Fasern – untergebracht werden können. In Rechenzentrumsracks und Doppelbodensystemen sorgt ein kompaktes Kabel mit hoher Faseranzahl wie R-Pack für ein sauberes Kabelmanagement und hilft, Kabelwege nicht zu überfüllen. Die leichte, flexible Konstruktion erleichtert zusätzlich das Einziehen des Kabels durch Biegungen und enge Trassen. Kurz gesagt: Der geringe Durchmesser verbessert die Luftzirkulation und Organisation in Racks und ermöglicht Faserinstallationen mit höherer Dichte ohne Kabelstau.

Absolut. Das rollbare Bänderkonzept des Kabels wurde gezielt für Mehrfaserverbindungen entwickelt. Jede 12-Faser-Bandeinheit im Kabel kann schnell mit einem MPO/MTP-Steck­verbinder oder einem ähnlichen Mehrfasersteck­verbinder konfektioniert werden, sodass eine vorkonfektionierte Verbindung mit hoher Dichte entsteht. Das ist deutlich einfacher, als 12 einzelne Fasern nacheinander zu konfektionieren. In vielen Rechenzentrumsinstallationen kommen MPO-Steck­verbinder für Trunk-Kabel zum Einsatz, und das R-Pack Backbone-Kabel unterstützt dies nahtlos. Bei Bedarf lassen sich die Bänder auch auf MPO-Fanout-Pigtails spleißen. Kurz gesagt: Das Kabel eignet sich sowohl für Massenfusionsspleißen als auch für die Konfektionierung mit Mehrfasersteck­verbindern und passt damit ideal in typische Verkabelungs­systeme mit hoher Faseranzahl, wie sie in modernen Netzwerken eingesetzt werden.
