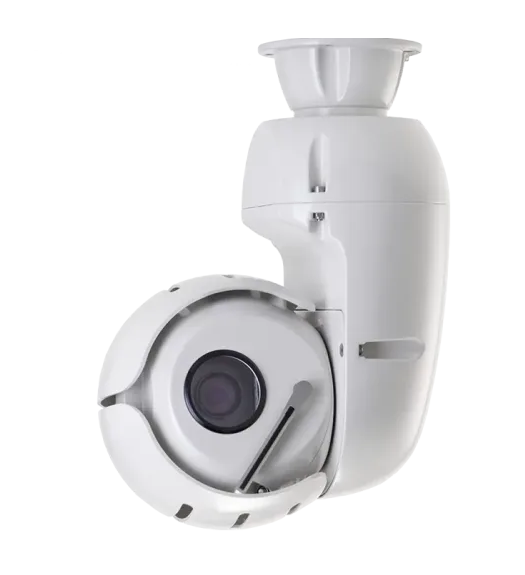

Hydra-serie low-light camerasysteem

Kies het model op basis van de juiste balans tussen beeldresolutie, optische zoom, gevoeligheid bij weinig licht, beeldsnelheid en de beschikbare installatieruimte. De HY5230 biedt 2MP-beeldvorming met 30x optische zoom in de kleinste behuizing van 382 x 276 x 168mm, en is daarmee geschikt waar een lager gewicht en compacte afmetingen belangrijk zijn. De HY5236 vergroot de zoom naar 36x en de kleurgevoeligheid naar 0,005 lux, terwijl de HY5240 de optische zoom uitbreidt naar 40x. De HY5340 combineert 3MP-resolutie, 40x zoom en 60fps voor extra detail zonder over te stappen op 4K. De HY5840 biedt 8MP 4K UHD-beeldvorming en 40x zoom, al is de maximale beeldsnelheid 30fps en staat de monochrome gevoeligheid nog als TBA vermeld.

De Hydra5000-serie ondersteunt kleurbeeldvorming tot 0,005 lux bij de HY5236, HY5240, HY5340 en HY5840, terwijl de HY5230 is gespecificeerd op 0,01 lux. De monochrome gevoeligheid bedraagt onder de opgegeven testomstandigheden 0,0001562 lux voor de HY5230 en 0,000039 lux voor de HY5236. De HY5240 en HY5340 zijn gespecificeerd voor monochrome werking bij 0 lux wanneer IR-verlichting actief is. Een af fabriek gemonteerde module combineert drie IR-balken van 850nm met drie LED-balken voor wit licht en koppelt het verlichtingspatroon automatisch aan de zoominstelling. De brede, middelbrede en smalle bundel zijn gespecificeerd op respectievelijk 53°, 14° en 10°, met een opgegeven bereik tot 500m. De prestaties van de HY5840 zonder licht moeten vóór specificatie worden bevestigd, omdat de monochrome gevoeligheid nog steeds als TBA staat vermeld.

De camera vereist een voeding van 46–50VDC en kan tot 2A opnemen. Daarom moet het voedingssysteem worden gedimensioneerd op de maximale bedrijfsconditie en niet alleen op het statische verbruik. Het typische verbruik is 5–10W in stilstand met de verlichting uit en 15–20W in stilstand met de verlichting aan. Het maximale verbruik is 96W, terwijl de optionele PoE++ IEEE 802.3bt-aansluiting werking ondersteunt tot de opgegeven PoE-limiet van 70W. Voor de netwerkverbinding wordt 10/100 Base-T(X) Ethernet gebruikt, met een bitrate van de primaire stream tot 16Mbps en secundaire streams tot elk 4Mbps. De uplinks van switches, de doorvoercapaciteit van recorders en de opslag moeten daarom worden berekend op basis van het aantal ingeschakelde streams en hun bitrate. Ook is voldoende marge nodig voor camerabewegingen, verlichting en andere piekbelastingen.

Het direct-drive mechanisme ondersteunt pan- en tiltsnelheden van 0,05°/s tot 540°/s, waardoor hetzelfde platform zowel langzame observatiebewegingen als snelle presetwisselingen kan uitvoeren. De positioneringsresolutie voor pan en tilt is 0,01°, wat nauwkeurige terugkeer naar gedefinieerde interessegebieden ondersteunt. Beide assen maken continue rotatie van 360° mogelijk, met een softwarematig ingestelde tilt-eindstop op ±90° wanneer de toepassing een conventioneel werkbereik vereist. Er kunnen maximaal 500 presets en acht programmeerbare tours worden opgeslagen, terwijl automatisch parkeren door de gebruiker wordt ingesteld. Doordat tandwielen en riemen ontbreken, is de aandrijflijn minder complex en beweegt het systeem stiller, wat nuttig is voor onopvallende bewaking, broadcastomgevingen en installaties dicht bij bezette ruimtes.

De behuizing heeft beschermingsklasse IP67 tegen binnendringing van stof en water en IK10 voor slagvastheid, met een bedrijfs- en opslagbereik van -30°C tot +60°C. Daarnaast ondersteunt het systeem een relatieve luchtvochtigheid van 0 tot 100% en is het getest volgens EN 60068-2-52 salt-spray Severity Level 1. De constructie bestaat uit gepassiveerd spuitgietaluminium, epoxy poedercoating, een krasbestendig glazen venster en een door de gebruiker bediende siliconen wisser. De HY5230 weegt tot 7,5kg, terwijl de andere varianten tot 9,5kg wegen en meer bewegingsruimte vereisen. Voor montage wordt een 4-inch PCD gebruikt met vier M8-vrijgaten, en de camera kan rechtop of hangend worden geïnstalleerd. Draagconstructie, kabelrouting en locatiespecifieke windbelasting moeten vóór installatie nog wel afzonderlijk worden beoordeeld.

De Hydra5000 ondersteunt IP-video-integratie via ONVIF Profiles G, S en T, samen met een 10/100 Base-T(X) Ethernet-interface. H.264-, H.265- en MJPEG-compressie zijn beschikbaar, met één primaire stream en drie secundaire streams voor verschillende opname-, weergave- of analyticsvereisten. Netwerkbeveiligingsfuncties omvatten SRT, HTTPS/SSL, IP-filtering, 802.1X, gebruikersauthenticatie en toegangsaanmeldingscontroles. De geïntegreerde analytics omvatten bewegings-, object- en gezichtsdetectie, ANPR, voertuigsnelheid, indringingsdetectie, lijntelling, bewegingsrichting, defocusdetectie en objectvervaging. Controleer vóór uitrol de compatibiliteit met het beoogde ONVIF-profiel, analyticsmetadata, alarmafhandeling en opnameformaat, in plaats van ervan uit te gaan dat elk videomanagementplatform alle functies op identieke wijze beschikbaar maakt.

Een optioneel af fabriek gemonteerd 512GB Micro SD-, SDHC- of SDXC-apparaat biedt lokale opname wanneer de netwerkverbinding beperkt of tijdelijk niet beschikbaar is. De daadwerkelijke bewaartijd hangt af van de gekozen codec, beeldresolutie, beeldsnelheid en bitrate, die voor de primaire stream kan oplopen tot 16Mbps. Er zijn acht privacymaskergebieden beschikbaar, elk gedefinieerd door een polygoon met acht punten, en analytics kunnen daarnaast geselecteerde personen, voertuigen of beide vervagen. Acht bewegingsdetectiegebieden en functies zoals indringingsdetectie, objectdetectie en virtuele lijntelling kunnen gebeurtenisgestuurde workflows genereren. Eén optisch geïsoleerde alarmingang en een normaal open potentiaalvrije uitgang maken aansluiting van externe sensoren of site-apparatuur mogelijk, binnen de uitgangsspecificatie van 24VAC/48VDC en 100mA.

De Hydra5000-serie is qua vorm en passing uitwisselbaar met Hydra3000 en ondersteunt zowel rechtopstaande als hangende installatie. De huidige montageopstelling gebruikt een steekcirkeldiameter van 4 inch met vier M8-vrijgaten. De gekozen oriëntatie is via software configureerbaar, zodat het weergegeven beeld en het gedrag van de bewegingsregeling kunnen worden ingesteld op de geïnstalleerde positie. Bij vervangingsplanning moet nog steeds worden gecontroleerd of er voldoende vrije ruimte rond de behuizing is, omdat de HY5230 en de grotere modellen van HY5236 tot HY5840 verschillende bewegingsvolumes hebben. Ook de voedingscapaciteit, het PoE-budget, netwerkinstellingen, connectorconfiguraties en compatibiliteit van accessoires moeten worden gecontroleerd, omdat mechanische uitwisselbaarheid niet automatisch volledige elektrische en systeemcompatibiliteit garandeert.
