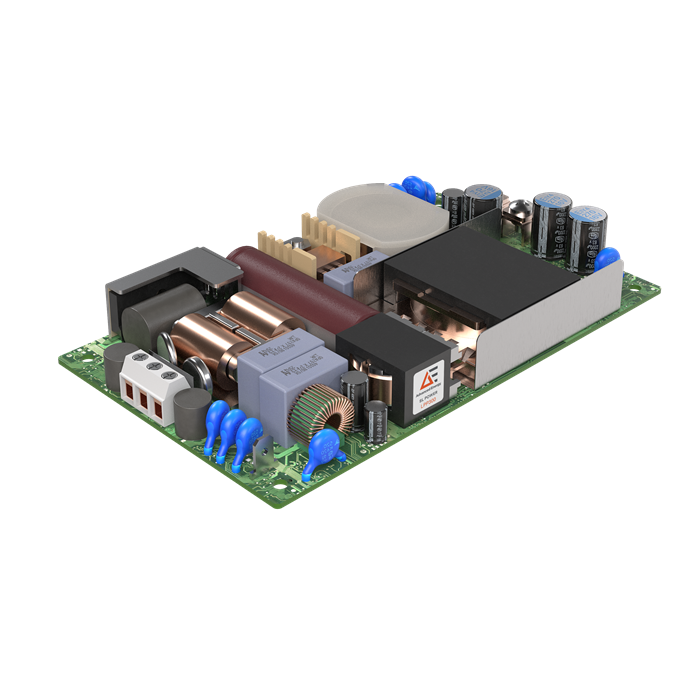

LPP300 Series 300 W Single Output Low Profile Industrial and Medical Grade PSU
- Technologie
- Open / u-frame voedingen
- Partner
- Advanced Energy
De LPP300-serie levert 300 W AC-DC vermogensomzetting in een slank open-frame formaat met een hoogte van 0,75 inch (19 mm). De serie is verkrijgbaar in uitvoeringen met één uitgang van 12 V, 24 V en 48 V, zodat aan uiteenlopende systeemeisen kan worden voldaan. Ontwikkeld voor zowel medische als industriële toepassingen, ondersteunt de serie conformiteit met IEC 60601-1 en IEC 62368-1. Het typische rendement ligt rond 90%, wat helpt om warmteontwikkeling te beperken en de thermische prestaties in compacte systemen te verbeteren.
Bij voldoende luchtstroom kunnen de units het volledige uitgangsvermogen van 300 W leveren. Ingebouwde beveiligingen omvatten overspannings-, kortsluit- en overbelastingsbeveiliging. EMC Class B-conformiteit helpt de integratie in gevoelige apparatuur te vereenvoudigen. Dankzij het compacte formaat van 3 inch bij 5 inch is de serie bijzonder geschikt voor embedded ontwerpen met beperkte ruimte. Typische toepassingen zijn onder meer medische beeldvorming, patiëntbewaking, infusiesystemen en test- en meetapparatuur.
De voeding uit de LPP300-serie is ontwikkeld voor engineers die een hoog uitgangsvermogen nodig hebben in een embedded formaat met zeer lage bouwhoogte. Met een hoogte van slechts 0,75 inch (19 mm) en een compact formaat van 3 inch x 5 inch past deze voeding eenvoudig in medische en industriële apparatuur waar de interne ruimte beperkt is.
De serie is verkrijgbaar als LPP300S12K, LPP300S24K en LPP300S48K en levert geregelde DC-voeding met één uitgang voor een breed scala aan toepassingen. De combinatie van ondersteuning voor medische veiligheid, EMC-prestaties volgens Class B, mogelijkheid tot uitgangsafregeling en een speciale 12 V ventilatoruitgang maakt dit tot een praktische oplossing voor compacte systemen die betrouwbare voeding en eenvoudigere conformiteit vereisen.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Ultralage bouwhoogte van 0,75 inch met een footprint van 3 inch x 5 inch – Maakt installatie mogelijk in compacte medische en industriële ontwerpen met beperkte inbouwhoogte.
- Uitgangsvermogen tot 300 W – Ondersteunt veeleisende belastingen wanneer voldoende geforceerde luchtkoeling beschikbaar is.
- Hoge typische efficiëntie van circa 90% – Vermindert energieverlies en helpt thermische belasting te minimaliseren.
- Modellen met één uitgang van 12 V, 24 V en 48 V – Geeft ontwerpers de mogelijkheid de spanningsvariant te kiezen die het beste bij de systeemeisen past.
- Breed bedrijfstemperatuurbereik van -20 °C tot +70 °C – Geschikt voor gebruik in uiteenlopende omgevingen, met derating bij hogere omgevingstemperaturen.
- 12 V hulpaansluiting voor ventilator – Vereenvoudigt systeemkoeling door direct een externe ventilator van voeding te voorzien.
- ±5% aanpassing van de uitgangsspanning – Maakt fijnafstelling mogelijk voor toepassingsspecifieke spanningsvereisten of compensatie van bekabelingsverliezen.
- Conform medische en industriële veiligheidsnormen – Ondersteunt IEC 60601-1-gerelateerde Type BF-toepassingen en IEC 62368-1 integratie in industriële/ITE-systemen.
- EMC-prestaties volgens Class B – Helpt emissieproblemen te verminderen en vereenvoudigt conformiteitstests in gevoelige apparatuur.
- Ingebouwde OVP, OCP, kortsluit- en overbelastingsbeveiliging – Verhoogt de betrouwbaarheid en beschermt zowel de voeding als de aangesloten elektronica.
Downloads
voor LPP300 Series 300 W Single Output Low Profile Industrial and Medical Grade PSU
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specification | LPP300S12K (12 V) | LPP300S24K (24 V) | LPP300S48K (48 V) |
|---|---|---|---|
AC Input Voltage | 90 – 264 VAC, 47-63 Hz (universal) | 90 – 264 VAC, 47-63 Hz (universal) | 90 – 264 VAC, 47-63 Hz (universal) |
Main Output Voltage | 12 V DC | 24 V DC | 48 V DC |
Maximum Output Current (with airflow) | 25 A | 12.5 A | 6.25 A |
Maximum Output Power | 300 W (with airflow) | 300 W (with airflow) | 300 W (with airflow) |
Efficiency (typical) | ~90% | ~90% | ~90% |
Output Voltage Adjustment | ±5% trim | ±5% trim | ±5% trim |
Auxiliary Output | 12 V DC fan supply | 12 V DC fan supply | 12 V DC fan supply |
Operating Temperature Range | -20 °C to +70 °C (derating above 50 °C) | -20 °C to +70 °C (derating above 50 °C) | -20 °C to +70 °C (derating above 50 °C) |
Safety Standards Compliance | IEC 60601-1 (Medical), Type BF; IEC 62368-1 (ITE) | IEC 60601-1, Type BF; IEC 62368-1 | IEC 60601-1, Type BF; IEC 62368-1 |
EMC/EMI Compliance | EN 55011/55032 Class B; IEC 60601-1-2 4th Ed. | EN 55011/55032 Class B; IEC 60601-1-2 4th Ed. | EN 55011/55032 Class B; IEC 60601-1-2 4th Ed. |
Dimensions (L × W × H) | 5 inch x 3 inch x 0.75 inch (127 x 76 x 19 mm) | 5 inch x 3 inch x 0.75 inch (127 x 76 x 19 mm) | 5 inch x 3 inch x 0.75 inch (127 x 76 x 19 mm) |
Form Factor / Mounting | Open-frame PCB supply (embedded) | Open-frame PCB supply (embedded) | Open-frame PCB supply (embedded) |
Protective Features | OVP, OCP, and overload protection | OVP, OCP, and overload protection | OVP, OCP, and overload protection |
Veelgestelde vragen
voor LPP300 Series 300 W Single Output Low Profile Industrial and Medical Grade PSU
De LPP300-serie is verkrijgbaar in drie uitvoeringen met één uitgang: 12 V, 24 V en 48 V DC. Elk model ondersteunt ongeveer ±5% uitgangsafregeling, zodat engineers de spanning nauwkeurig kunnen afstemmen op de toepassing of kabelverliezen kunnen compenseren.
Om het volledige nominale uitgangsvermogen van 300 W te bereiken, vereist de LPP300 doorgaans geforceerde luchtkoeling. Bij voldoende luchtstroom kan de voeding het maximale nominale vermogen leveren. Bij natuurlijke convectie of beperkte luchtstroom is het beschikbare uitgangsvermogen lager, daarom wordt ventilatorkoeling aanbevolen voor gebruik op volle capaciteit.
Het gespecificeerde omgevingstemperatuurbereik is -20 °C tot +70 °C. Bij hogere temperaturen is derating van het uitgangsvermogen vereist, waarbij dit begint boven ongeveer +50 °C. Dit helpt om veilige thermische prestaties en betrouwbaarheid op de lange termijn te waarborgen.
De serie is ontworpen om te voldoen aan IEC 60601-1 voor medische veiligheid en IEC 62368-1 voor industriële/ITE-toepassingen. Daarnaast ondersteunt de serie EN 55011/EN 55032 Class B-emissies en de EMC-eisen van IEC 60601-1-2 4th Edition, wat conformiteit in gevoelige medische en industriële apparatuur helpt te vereenvoudigen.
Ja. De LPP300-serie ondersteunt de vereisten voor medische Type BF-toepassingen en is daardoor geschikt voor systemen zoals patiëntmonitors en beeldvormingsapparatuur, waar strenge limieten voor patiëntlekstroom van belang zijn. De uiteindelijke conformiteit hangt wel nog af van het ontwerp van de complete eindapparatuur.
Elk model bevat meerdere ingebouwde beveiligingsfuncties, waaronder overspanningsbeveiliging, overstroom- en kortsluitbeveiliging en overbelastingsbeveiliging. Deze functies helpen zowel de voeding als de aangesloten belasting te beschermen onder abnormale bedrijfsomstandigheden.
Ja. Met een hoogte van slechts 0,75 inch (19 mm) en een formaat van 3 inch x 5 inch is de LPP300 zeer geschikt voor compacte embedded ontwerpen en past hij probleemloos in 1U rack-mounted systems, afhankelijk van het totale mechanische en thermische ontwerp.
Ja. De LPP300 beschikt over een speciale 12 V hulpuitgang die in de eerste plaats bedoeld is om een externe koelventilator van voeding te voorzien. Dit helpt het thermisch beheer te vereenvoudigen, maar is niet bedoeld als stand-by logische voeding.
Typische toepassingen zijn onder meer medische beeldvormingssystemen, apparatuur voor patiëntbewaking, infuuspompen en test- en meetinstrumenten. De serie is bijzonder geschikt waar compacte afmetingen, lage EMI en betrouwbare voedingsprestaties essentieel zijn.
Een open-frame ontwerp betekent dat de voeding wordt geleverd als een kale interne print zonder eigen externe behuizing. De voeding is bedoeld voor montage in het eindsysteem, waardoor de apparatuurfabrikant zelf moet zorgen voor de noodzakelijke mechanische bescherming, isolatie en veilige integratie in het uiteindelijke product.
