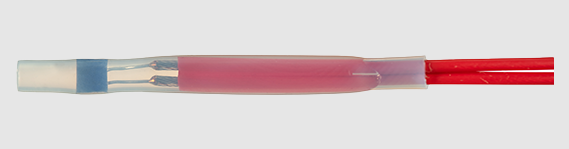

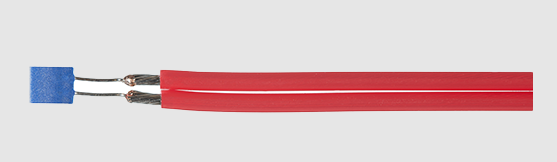

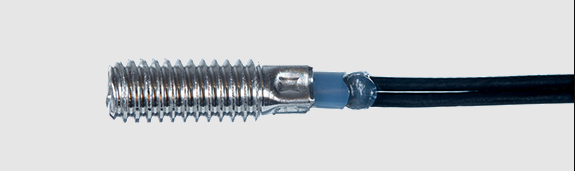

temperatuur­sensoren uit de RTD Assemblies-serie

Nee. Het is een assortiment op familieniveau dat temperatuur­sensorassemblages omvat, en niet één component met een universeel onderdeelnummer en één vaste specificatie. Waarden zoals nominale weerstand, temperatuurlimieten, tolerantie, afmetingen, kabellengte en montageconfiguratie kunnen per variant verschillen. Een engineer moet eerst een geschikte configuratie bepalen en vervolgens met de exacte bestelcode werken. In de praktijk is alleen de familienaam niet voldoende voor een stuklijst, vrijgave van tekeningen of een inkoopspecificatie.

Begin met de minimale en maximale bedrijfstemperaturen, de vereiste meetnauwkeurigheid, het responsgedrag en de beschikbare mechanische inbouwruimte. In het elektrische ontwerp moeten ook het vereiste sensorsignaal, de toelaatbare excitatiestroom, de bedrading en de interface met het meetcircuit worden vastgelegd. De installatie-eisen moeten de positie van de probe, de montagemethode, de kabelgeleiding, de benodigde connectoren en blootstelling aan vocht, trillingen of chemicaliën omvatten. Deze factoren hangen met elkaar samen en mogen niet los van elkaar worden beoordeeld. De selectie is pas compleet wanneer één variant zowel aan de meettechnische eisen als aan de fysieke installatievoorwaarden voldoet.

De keuze moet worden gebaseerd op het meetcircuit, de kabellengte, de vereiste nauwkeurigheid en de hoeveelheid leidingweerstand die toelaatbaar is. Als voor de gekozen variant twee-, drie- of vierdraadsversies beschikbaar zijn, stelt elke configuratie andere eisen aan de signaalconditioneringselektronica. Een tweedraads aansluiting is eenvoudiger, maar neemt de leidingweerstand mee in de meting, terwijl gecompenseerde of Kelvin-configuraties deze fout kunnen verkleinen. Een hogere nominale weerstand kan, afhankelijk van het circuit, ook de relatieve invloed van kabelweerstand verminderen. De definitieve keuze moet worden gecontroleerd aan de hand van de elektrische gegevens van de exacte variant.

Nee. De naam van een productfamilie betekent niet dat elke assemblage binnen die familie hetzelfde werkbereik of dezelfde nauwkeurigheidsklasse heeft. Het sensorelement, de inkapseling, de isolatie van de aansluitdraden, het behuizingsmateriaal en de aansluitmethode kunnen elk het bruikbare temperatuurbereik beperken. De nauwkeurigheid kan bovendien alleen gelden voor een bepaald deel van dat bereik en niet voor het volledige mechanische overlevingsbereik. Engineers moeten onderscheid maken tussen bedrijfstemperatuur, opslagtemperatuur en het bereik waarvoor de opgegeven tolerantie geldt. Deze limieten moeten uit de technische documentatie van het gekozen onderdeel komen voordat het ontwerp wordt vrijgegeven.

De probetip, de wanddikte van de behuizing, het inkapselingsmateriaal, de positie van de sensor en het thermisch contact bepalen allemaal hoe snel de assemblage de gemeten temperatuur volgt. Een mechanisch robuust ontwerp kan meer thermische massa introduceren, terwijl een kleinere meettip sneller kan reageren maar extra bescherming nodig kan hebben. Ook de installatie is van belang, omdat luchtstroom, vloeistofsnelheid, onderdompeldiepte, oppervlaktedruk en warmtegeleidende pasta het resultaat kunnen beïnvloeden. Responswaardes zijn alleen betekenisvol wanneer ook het testmedium en de stromingscondities zijn vermeld. Daarom moet de gekozen assemblage worden beoordeeld in een representatieve prototype-installatie en niet alleen op basis van de geometrie.

Het vrijgavepakket moet het exacte onderdeelnummer, het technische gegevensblad, de maattekening en eventuele vereiste materiaal- of milieuverklaringen bevatten. Engineers moeten temperatuurlimieten, tolerantie, bedrading, polariteit waar relevant, kabelafmetingen, connectordetails, montage-eisen en toelaatbare mechanische belastingen verifiëren. Eventuele vereiste beschermingsgraad, brandbaarheidsclassificatie, automotive-documentatie of naleving van regelgeving moet voor die specifieke variant worden bevestigd en mag niet voor het hele assortiment worden aangenomen. De grenswaarden voor inkomende inspectie en end-of-line-tests moeten vervolgens worden afgeleid van de goedgekeurde technische gegevens. Dit proces voorkomt vervanging tussen op het oog vergelijkbare assemblages met verschillende specificaties.
