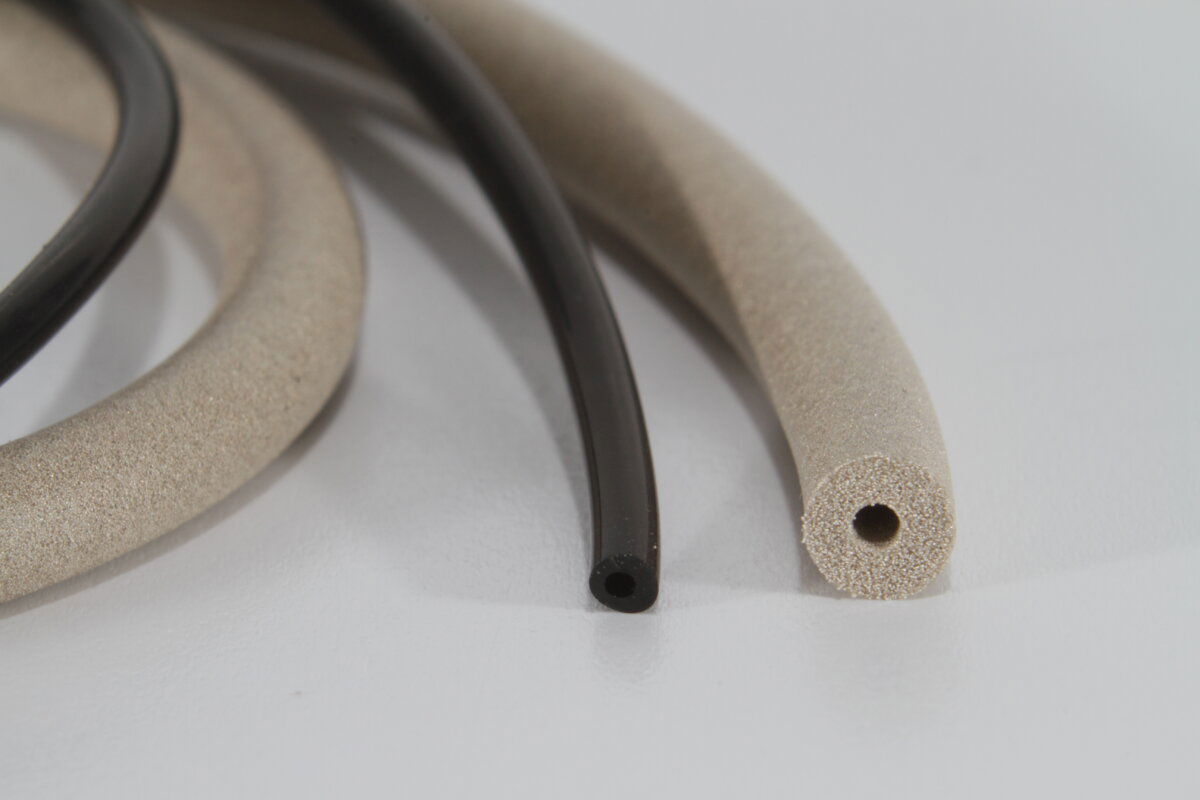

Geleidende elastomeerpakkingen zijn afdichtingscomponenten met een dubbele functie: ze bieden EMI/RFI-afscherming en beschermen behuizingen tegelijk tegen stof, vocht en andere verontreinigingen. Ze worden veel toegepast in de lucht- en ruimtevaart, defensie, telecommunicatie en industriële elektronica, waar zowel EMC-conformiteit als omgevingsafdichting vereist zijn. Het assortiment omvat met deeltjes gevulde geleidende siliconenmaterialen, zachte profielen met geleidende coating, co-geëxtrudeerde geleidende en niet-geleidende elastomeerprofielen en siliconenpakkingen met georiënteerde draden. Met deze opties kunnen engineers een optimale balans vinden tussen afschermingseffectiviteit, sluitkracht, chemische bestendigheid, galvanische compatibiliteit en kosten. Beschikbare uitvoeringen zijn onder meer plaatmateriaal, geëxtrudeerde profielen, gestanste onderdelen en op maat gevormde vormen voor integratie in uiteenlopende behuizingsontwerpen. Voor toepassingen met blootstelling aan brandstoffen, oliën en oplosmiddelen zijn ook fluorosiliconevarianten beschikbaar. Afhankelijk van materiaal en ontwerp kunnen deze pakkingen een hoge afschermingsverzwakking en afdichtingsprestaties leveren tot en met veeleisende toepassingen met IP-classificatie. Het resultaat is een flexibel productassortiment voor betrouwbare elektrische contacten en duurzame omgevingsafdichting onder zware bedrijfsomstandigheden.
Geleidende elastomeer EMI-afschermingspakkingen zijn specialistische afdichtingscomponenten die elektrische geleidbaarheid combineren met veerkrachtige omgevingsafdichting binnen één materiaalsysteem. Ze helpen behuizingsontwerpers het aantal onderdelen te verminderen door afzonderlijke EMI-afschermingen en weerafdichtingen te vervangen door één geïntegreerde pakkingsoplossing.
Dit productassortiment omvat volledig geleidende elastomeerplaten, geleidende siliconenprofielen, co-geëxtrudeerde strips van twee materialen en siliconenpakkingen met georiënteerde draden. Elke optie is afgestemd op andere toepassingsprioriteiten, zoals maximale afscherming, lage sluitkracht, galvanische compatibiliteit, chemische bestendigheid of een complexe profielgeometrie.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- EMI-afscherming en omgevingsafdichting in één – Vermindert de ontwerpcomplexiteit door EMC-prestaties te combineren met afdichting die bestand is tegen stof en vocht.
- Ruime keuze aan geleidende vulstoffen – Verkrijgbaar met koolstof, vernikkeld grafiet, verzilverd glas, verzilverd koper en verzilverd aluminium voor de juiste balans tussen geleidbaarheid, kosten en materiaalcompatibiliteit.
- Hoge afschermingseffectiviteit – Geschikt voor veeleisende EMC-toepassingen met typische verzwakkingsniveaus tot 80–120 dB, afhankelijk van materiaal en frequentie.
- Ondersteuning voor hoge beschermingsgraden – Geselecteerde pakkingtypes en profielontwerpen kunnen afdichtingsprestaties tot IP68 bereiken.
- Flexibele productvormen – Geleverd als platen, strips, geëxtrudeerde profielen, gestanste onderdelen en op maat gevormde pakkingen voor toepassingsspecifieke integratie.
- Opties met lage sluitkracht – Zachte siliconenschuimkernen met geleidende coating en varianten met lage durometer helpen kwetsbare behuizingen te beschermen en verbeteren de afdichting op oneffen oppervlakken.
- Technologie met georiënteerde draden – Ingebrachte Monel- of aluminiumdraden creëren een hoge dichtheid aan geleidende contactpunten door de volledige dikte heen voor betrouwbare afschermingscontinuïteit.
- Chemisch bestendige materiaalopties – Fluorosilicone-uitvoeringen zijn beschikbaar voor blootstelling aan brandstoffen, oliën en oplosmiddelen.
- Eenvoudige installatie – Kunnen in groeven worden geplaatst, in doorlopende lengtes worden geleverd of waar nodig met geschikte lijmmethoden worden bevestigd.
- Materialen klaar voor compliance – RoHS- en REACH-conforme elastomeerverbindingen ondersteunen een lange levensduur en een verantwoorde materiaalkeuze.
Downloads
voor Conductive elastomers
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
Conductive Filler (Base) | Hardness (Shore A) | Volume Resistivity (Ω·cm) | Operating Temp (°C) | Standard Sheet Size | Thickness Range (mm) |
Carbon (Silicone) | 60–70 | 9.0 | –55 to 200 | 300 × 210 mm | 1.0 – 10.0 |
Nickel Plated Graphite (Silicone) | ~60 | 0.05 | –55 to 160 | 150 × 150 to 300 × 300 mm | 0.5 – 3.2 |
Nickel Plated Graphite (Fluoro) | ~65 | 0.05 | –55 to 160 | 150 × 150 to 300 × 300 mm | 0.5 – 3.2 |
Silver Plated Glass (Silicone) | ~70 | ≤ 0.01 | –65 to 160 | 200 × 200 up to 300 × 300 mm | 0.5 – 2.0 |
Silver Plated Glass (Fluoro) | ~75 | ≤ 0.015 | –55 to 160 | 200 × 200 up to 300 × 300 mm | 0.5 – 2.0 |
Silver Plated Copper (Silicone) | ~65 | 0.004 | –55 to 125 | 150 × 150 to 300 × 300 mm | 0.5 – 3.2 |
Silver Plated Copper (Fluoro) | ~65 | 0.010 | –55 to 125 | 150 × 150 to 300 × 300 mm | 0.5 – 3.2 |
Silver Plated Aluminium (Silicone) | ~65 | 0.008 | –55 to 160 | 150 × 150 to 300 × 300 mm | 0.5 – 3.2 |
Silver Plated Aluminium (Fluoro) | ~70 | 0.012 | –55 to 160 | 150 × 150 to 300 × 300 mm | 0.5 – 3.2 |
Gasket Variant | Max Sheet Width | Thickness Range (mm) | Max Length | Wire Density (wires/cm²) | Temperature Range |
Solid Silicone (w/ metal wires) | up to 225 mm | 0.8 – 3.2 | 900 mm | 140 | –60 to 200 °C |
Solid Fluorosilicone (wires) | up to 150 mm | 0.8 – 3.2 | 900 mm | ~140 | –55 to 200 °C |
Silicone Sponge (wires) | up to 114 mm | 1.6 – 3.2 | 900 mm | 100 | –60 to 200 °C |
Soft Solid Silicone (wires) | up to 225 mm | 0.8 – 3.2 | 1000 mm | 100 | –60 to 200 °C |
Soft Solid Fluorosilicone (wires) | up to 150 mm | 0.8 – 3.2 | 1000 mm | 100 | –55 to 200 °C |
Opmerkingen over materiaal en prestaties
- Alle specificatiewaarden zijn typische referentiewaarden.
- Fluorosiliconevarianten zijn over het algemeen circa 5 Shore A harder dan vergelijkbare siliconenkwaliteiten.
- Een lagere soortelijke volumeweerstand wijst op een hogere intrinsieke geleidbaarheid.
- De getoonde plaatformaten zijn standaardreferenties; aangepaste afmetingen kunnen op aanvraag beschikbaar zijn.
Opmerkingen over ontwerpen met georiënteerde draden
- Fijne Monel- of aluminiumdraden zijn loodrecht op het pakkingoppervlak ingebed.
- De standaard aanbevolen compressie is doorgaans 10–25% van de pakkingdikte.
- Massieve varianten geven prioriteit aan duurzaamheid en afschermingsdichtheid, terwijl sponsvarianten en zachte massieve varianten de sluitkracht verlagen.
- Fluorosiliconevarianten met draden verbeteren de bestendigheid tegen brandstoffen, oliën en oplosmiddelen.
Veelgestelde vragen
voor Conductive elastomers
Veelgebruikte vulstofopties zijn onder meer koolstof, vernikkeld grafiet, verzilverd glas, verzilverd koper en verzilverd aluminium. Met koolstof gevulde siliconen zijn doorgaans de voordeligste optie voor ESD-beheersing of gematigde afschermingsvereisten, terwijl nikkel-grafiet en zilverhoudende vulstoffen een veel lagere soortelijke weerstand en sterkere EMI-afscherming bieden.
De keuze hangt af van het vereiste verzwakkingsniveau, het werkfrequentiebereik, het budget en de galvanische compatibiliteit met het behuizingsmateriaal. Zilverhoudende vulstoffen hebben meestal de voorkeur voor maximale afschermingsprestaties, terwijl nikkel-grafiet of koolstof voldoende kan zijn voor minder veeleisende of kostenkritische toepassingen.
Wanneer ze correct worden samengedrukt tussen geleidende contactoppervlakken, kunnen geleidende elastomeerpakkingen doorgaans ongeveer 80 tot 120 dB EMI/RFI-verzwakking leveren, afhankelijk van het type vulstof, de pakkingconstructie en de testfrequentie. Materialen op zilverbasis bieden over het algemeen de hoogste verzwakking, terwijl met koolstof gevulde kwaliteiten een lagere maar nog steeds bruikbare afscherming leveren voor veel commerciële toepassingen.
Ook het totale behuizingsontwerp speelt een rol. Een correcte compressie, goed oppervlaktecontact en het minimaliseren van openingen zijn essentieel om in de praktijk de beste afschermingsprestaties te behalen.
Ja. Veel ontwerpen van geleidende elastomeerpakkingen bieden naast EMI-afscherming ook omgevingsafdichting. Afhankelijk van het profiel en de installatie kunnen sommige varianten afdichtingsprestaties tot IP68 bereiken.
Co-geëxtrudeerde profielen zijn vooral nuttig wanneer een aparte niet-geleidende afdichtingssectie nodig is voor weersbestendigheid, terwijl het geleidende deel de EMI-continuïteit behoudt. Volledig geleidende elastomeerprofielen kunnen eveneens een sterke afdichting bieden, terwijl pakkingen met georiënteerde draden doorgaans worden gekozen wanneer zowel hoge afscherming als goede omgevingsbestendigheid nodig zijn, ook als de allerhoogste IP-classificaties niet de belangrijkste prioriteit zijn.
Deze pakkingen worden doorgaans geïnstalleerd door compressie tussen aansluitende behuizingsoppervlakken, zoals deksels, deuren of chassisdelen. In veel toepassingen liggen ze in een groef of worden ze eenvoudig op hun plaats geklemd door de bevestigingsmiddelen van de behuizing, zodat er geen speciale hardware nodig is.
Als tijdens de montage extra positioneringshulp nodig is, kan een lichte siliconenlijm of RTV als montagehulp worden gebruikt. Daarbij moet erop worden gelet dat kritieke geleidende contactzones niet worden afgedekt, en overcompressie moet worden vermeden, vooral bij ontwerpen met georiënteerde draden.
Galvanische corrosie kan een aandachtspunt zijn wanneer verschillende metalen in elektrisch contact komen in aanwezigheid van vocht. Om dit risico te beperken, moet de geleidende vulstof waar mogelijk zo worden gekozen dat deze overeenkomt met of compatibel blijft met het behuizingsmateriaal of de plating.
Zo hebben vulstoffen op aluminiumbasis vaak de voorkeur bij aluminium behuizingen, terwijl vulstoffen op nikkelbasis geschikt kunnen zijn voor vernikkelde of roestvaststalen oppervlakken. De siliconenbinder helpt bovendien het directe metaal-op-metaalcontact te beperken, wat het corrosierisico kan verlagen ten opzichte van volledig metalen pakkingoplossingen.
Een silicone pakking met georiënteerde draad bevat veel fijne metaaldraadjes die over de volledige dikte in een siliconen plaat of strip zijn ingebed. Deze draden creëren dichte geleidende paden door de pakking heen, terwijl het siliconenmateriaal zorgt voor flexibiliteit en omgevingsafdichting.
Dit ontwerp is vooral nuttig wanneer hoge afschermingseffectiviteit, een lage sluitkracht en betrouwbare elektrische continuïteit vereist zijn. Het wordt vaak gekozen voor toegangspanelen, behuizingsdeuren en robuuste elektronische behuizingen waar herhaald openen en sluiten of wisselende compressieomstandigheden kunnen voorkomen.
Een mede-geëxtrudeerd profiel combineert geleidende en niet-geleidende silicone in één geïntegreerde doorsnede. Daardoor is geleiding alleen aanwezig waar die nodig is voor EMI-afscherming, terwijl de rest van het profiel kan worden geoptimaliseerd voor omgevingsafdichting, zachtheid of structurele ondersteuning.
Het resultaat is vaak een kosteneffectievere oplossing voor grotere of complexere pakkingprofielen, terwijl ook het afdichtingsgedrag verbetert en er minder dure geleidende vulstof nodig is.
Ja. Varianten op basis van fluorosilicone zijn beschikbaar voor toepassingen waarbij blootstelling aan brandstoffen, oliën, hydraulische vloeistoffen en veel oplosmiddelen voorkomt. Deze materialen bieden een betere weerstand tegen chemische aantasting en zwelling dan standaard silicone.
Ze zijn een sterke keuze voor luchtvaart-, transport- en industriële toepassingen waar chemische bestendigheid cruciaal is, en bieden tegelijk de EMI-afschermingsprestaties die van geleidende elastomeerpakkingsmaterialen mogen worden verwacht.
