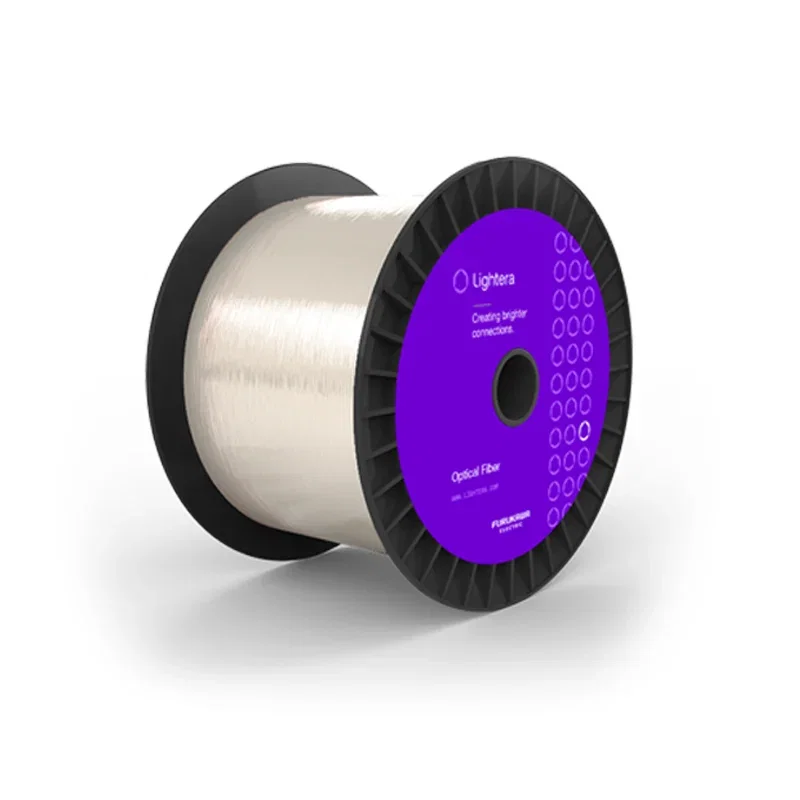

De ClearLite TruePhase 1550 nm polarisatiebehoudende optische vezel is een speciale singlemode vezel die is ontworpen om een stabiele lineaire polarisatietoestand van licht bij de golflengte van 1550 nm te behouden. Deze vezel is ontwikkeld voor geavanceerde fotonische apparaten waarbij het behoud van polarisatie essentieel is voor de prestaties. Typische toepassingen zijn onder meer laserpigtails, externe modulatoren zoals lithiumniobaatmodulatoren, polariserende bundelsplitters en interferometrische sensoren.
Door de polarisatie te behouden, helpt de vezel de lasercoherentie in stand te houden voor coherente communicatiesystemen en nauwkeurige optische metingen. De vezel is verkrijgbaar met een standaard coating van 250 µm of met een dikkere buffer van 400 µm, afhankelijk van de eisen op het gebied van handling en verpakking. De 250 µm-versie is vooral geschikt voor langere vezellengtes en strakkere windingen, terwijl de 400 µm-versie meer robuustheid biedt bij handling. De vezel combineert lage verzwakking, geringe polarisatiekruisspraak en betrouwbare mechanische prestaties voor gebruik in de 1550 nm-band.
De ClearLite TruePhase 1550 nm polarisatiebehoudende optische vezel is ontwikkeld voor toepassingen waarbij het behoud van een stabiele lineaire polarisatietoestand essentieel is. De vezel is zeer geschikt voor laserpigtails, fasegevoelige modulatoren, interferometrische sensoren en andere fotonische assemblages die afhankelijk zijn van een consistente polarisatie-uitlijning.
Deze PM optische vezel is verkrijgbaar met een coating van 250 µm en 400 µm en geeft ontwerpingenieurs de flexibiliteit voor compacte routering, gewenste handling en verpakkingseisen, terwijl de optische prestaties bij 1550 nm uitstekend blijven.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Polarisatiebehoudend ontwerp: Behoudt een vaste lineaire polarisatietoestand voor stabiele prestaties in modulatoren, sensoren en andere polarisatiegevoelige systemen.
- Geoptimaliseerd voor 1550 nm: Singlemode werking op de telecomgolflengte van 1550 nm met een verzwakking van ≤ 0,5 dB\/km.
- Geringe polarisatiekruisspraak: Een typische kruisspraak van ≤ -35 dB per 100 m helpt een hoge signaalzuiverheid te behouden.
- Buigtolerante prestaties: Ondersteunt compacte routering met een macrobuigverlies van ≤ 0,2 dB bij 10 windingen met een straal van 7,5 mm op 1550 nm.
- Vezel met hoge birefringentie: Een beat length van ≤ 5,0 mm bij 1550 nm ondersteunt een stabiel behoud van polarisatie over de lengte.
- Mechanisch robuust: Dubbele UV-acrylaatcoating en een proof test-niveau van ≥ 200 kpsi (1,38 GPa) voor betrouwbare handling en langdurig gebruik.
- Twee bufferdiameteropties: Kies 250 µm voor strakkere windingen en langere trajecten of 400 µm voor eenvoudigere handling en extra robuustheid.
- Eenvoudige systeemintegratie: Verkrijgbaar met bekabelings- en maatwerkopties en compatibel met lassen in standaard singlemode vezelsystemen.
Downloads
voor ClearLite® TruePhase® 1550 nm PM optische vezel
ClearLite TruePhase 1550 nm Polarisation-Maintaining Optical Fibre – Product Data Sheet
DownloadenWat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Specification | ClearLite TruePhase 1550 (250 µm) – BF06734-05 | ClearLite TruePhase 1550 (400 µm) – BF06734-06 |
|---|---|---|
Coating Type | Dual UV acrylate | Dual UV acrylate |
Cladding Diameter | 125 ± 1 µm | 125 ± 1 µm |
Coating/Buffer Diameter | 250 ± 10 µm | 400 ± 15 µm |
Clad Non-Circularity | ≤ 2.0% | ≤ 2.0% |
Core/Clad Offset | ≤ 0.5 µm | ≤ 0.5 µm |
Fibre Type (Mode) | Polarisation-maintaining single-mode | Polarisation-maintaining single-mode |
Operating Wavelength | 1550 nm | 1550 nm |
Cutoff Wavelength (λc) | ≤ 1470 nm | ≤ 1470 nm |
Mode Field Diameter @ 1550 nm | 10.5 ± 0.5 µm | 10.5 ± 0.5 µm |
Attenuation @ 1550 nm | ≤ 0.5 dB/km | ≤ 0.5 dB/km |
Beat Length @ 1550 nm | ≤ 5.0 mm | ≤ 5.0 mm |
Polarisation Crosstalk @ 1550 nm per 100 m | ≤ -30 dB | ≤ -30 dB |
Polarisation Crosstalk (typical) @ 100 m | ≤ -35 dB | ≤ -35 dB |
Crosstalk under bend (10 turns, 7.5 mm radius @ 1550 nm) | ≤ -30 dB | ≤ -30 dB |
Macrobending Loss (10 turns, 7.5 mm radius @ 1550 nm) | ≤ 0.2 dB | ≤ 0.2 dB |
Numerical Aperture (NA, nominal) | 0.13 | 0.13 |
Operating Temperature Range | -40 °C to +85 °C | -40 °C to +85 °C |
Minimum Bend Radius (short-term) | ≥ 5 mm | ≥ 5 mm |
Minimum Bend Radius (long-term) | ≥ 9 mm | ≥ 9 mm |
Proof Test Level | ≥ 200 kpsi (1.38 GPa) | ≥ 200 kpsi (1.38 GPa) |
Available Options | Cabling; alternate coating materials/dimensions; metallisation; custom optical properties; different proof test levels | Cabling; alternate coating materials/dimensions; metallisation; custom optical properties; different proof test levels |
Veelgestelde vragen
voor ClearLite® TruePhase® 1550 nm PM optische vezel
Deze vezel wordt toegepast overal waar het behoud van lichtpolarisatie belangrijk is. Typische toepassingen zijn laserpigtails, externe modulatoren zoals lithiumniobaatmodulatoren, polarisatiegevoelige optische modules zoals polariserende bundelsplitters of interferometers, en PMD-compensatoren waarbij lange vezellengtes nodig zijn zonder polarisatiedrift te introduceren. In het algemeen is deze vezel geschikt voor systemen die werken rond 1550 nm en gevoelig zijn voor veranderingen in polarisatie.
Een polarisatiebehoudende vezel heeft een interne birefringente structuur die twee loodrechte polarisatieassen sterk van elkaar scheidt. Licht dat langs één as wordt ingekoppeld, blijft uitgelijnd in plaats van weg te drijven zoals bij een standaardvezel. U gebruikt een PM-vezel wanneer lasers, modulatoren, sensoren of interferometers een specifieke polarisatieoriëntatie vereisen voor optimale prestaties. Dit helpt een stabiele werking, signaalcoherentie en een hoge extinctieverhouding te behouden.
Lithiumniobaatmodulatoren en veel elektro-optische apparaten zijn polarisatiegevoelig en presteren het best wanneer het invallende licht is uitgelijnd met de vereiste as. Deze vezel behoudt een vaste polarisatietoestand en helpt zo het licht correct uitgelijnd te houden wanneer het de modulator binnenkomt. Het resultaat is een stabielere modulatie diepte, betere reproduceerbaarheid en minder prestatieproblemen door fluctuerende ingangspolarisatie.
Beide versies hebben dezelfde optische kern en dezelfde prestatiespecificaties. Het belangrijkste verschil is de diameter van de buitenste coating. De versie van 250 µm is beter geschikt voor strakkere windingen, langere lengtes en compacte assemblages. De versie van 400 µm heeft een dikkere beschermende coating, wat de handling en robuustheid verbetert. Kies de variant van 250 µm voor dichte of ruimtebeperkte ontwerpen en de variant van 400 µm wanneer eenvoudigere handmatige handling of extra bescherming gewenst is.
Deze vezel ondersteunt een minimale buigradius op korte termijn van ≥ 5 mm, wat betekent dat hij tijdelijke scherpe buigingen tijdens installatie of handling kan verdragen. Voor permanente routering is de aanbevolen minimale buigradius op lange termijn ≥ 9 mm. Door in afgewerkte assemblages de langetermijnbuigradius aan te houden, beperkt u mechanische spanning, extra verzwakking en risico’s voor de betrouwbaarheid op lange termijn.
Bij 1550 nm is de vezelverzwakking gespecificeerd op ≤ 0,5 dB\/km, waardoor het verlies verwaarloosbaar is over de korte lengtes die vaak worden gebruikt in pigtails en optische modules. De typische polarisatiekruisspraak is ≤ -35 dB per 100 m, wat betekent dat lekkage tussen de polarisatieassen extreem laag is. Dit helpt een hoge extinctieverhouding en stabiele prestaties te behouden in gevoelige systemen die op polarisatie zijn gebaseerd.
Ja. De vezel heeft een mode field diameter van ongeveer 10,5 µm bij 1550 nm en een nominale NA van 0,13, waardoor hij compatibel is met standaard telecom singlemode vezels voor verliesarm lassen, mits correct uitgelijnd. Bij het lassen van PM-vezel aan PM-vezel moeten ook de polarisatieassen worden uitgelijnd om de PM-functie te behouden. Wordt de vezel aan niet-PM-vezel gelast, dan kan de verbinding nog steeds verliesarm zijn, maar het polarisatiebehoudende gedrag zet zich niet voort voorbij het niet-PM-gedeelte.
Een proof test van 200 kpsi betekent dat de vezel tijdens de productie op trekbelasting is getest om ten minste dat spanningsniveau te weerstaan. Dit helpt te bevestigen dat de vezel vrij is van significante defecten, zoals microscheurtjes, die tijdens gebruik tot uitval kunnen leiden. Voor de eindgebruiker wijst dit op een sterke mechanische duurzaamheid, goede robuustheid bij handling en meer vertrouwen in de betrouwbaarheid op lange termijn in veeleisende optische assemblages.
Ja. De vezel kan worden geleverd met opties zoals bekabeling, alternatieve coatingmaterialen of afmetingen, metallisering, aangepaste optische eigenschappen en verschillende proof test-niveaus. Met deze opties kan het product worden afgestemd op specifieke eisen voor de omgeving, verpakking of integratie. Maatwerkconfiguraties zijn nuttig wanneer een project extra bescherming, gespecialiseerde handlingeigenschappen of aangepaste optische prestaties vereist.
