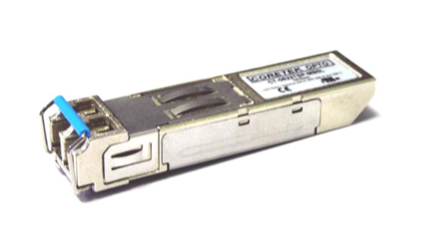

CT-2500TSP-NB6L-E 1310 nm DFB 40 km SFP Transceiver w. DDMI

Deze transceiver is ontworpen voor SONET OC-48 en SDH STM-16-verbindingen (2,488 Gbps), maar is multi-rate. Dat betekent dat hij ook werkt op lagere snelheden zoals OC-12 (622 Mbps) of OC-3 (155 Mbps), evenals vergelijkbare standaarden voor datacommunicatie (bijv. 1,25 Gbps Gigabit Ethernet of 2,125 Gbps Fibre Channel). Dankzij die multi-rate functionaliteit is hij flexibel inzetbaar in verschillende netwerkapparaten en bij oudere transmissiesnelheden.

De module haalt afstanden tot 40 kilometer bij gebruik over standaard single-mode optische vezel (9/125 μm). Hij gebruikt een DFB-laser met een golflengte van 1310 nm, geoptimaliseerd voor single-mode glasvezelverbindingen over lange afstand. Om de volledige 40 km te halen, moet de glasvezelverbinding een lage verzwakking hebben, zoals gebruikelijk is bij single-mode vezel, en zo min mogelijk lassen of connectoren bevatten om binnen het vermogensbudget te blijven.

Ja, de CT-2500TSP-NB6L-E beschikt over digital diagnostic monitoring (DDMI) volgens de SFF-8472-standaard. Met deze functie kan het hostsysteem moduleparameters realtime uitlezen, zoals uitgezonden optisch vermogen, ontvangen optisch vermogen, laser-biasstroom, voedingsspanning en interne temperatuur. Deze diagnostische gegevens ondersteunen preventief onderhoud en storingsanalyse, omdat een engineer problemen in de glasvezelverbinding, zoals signaalverlies of verouderende optische componenten, kan signaleren voordat ze tot uitval leiden.

Dit model is een SFP voor industriële temperaturen, wat betekent dat hij betrouwbaar werkt van -40°C tot +85°C. Hij is geschikt voor buiteninstallaties of onverwarmde binnenlocaties. Denk bijvoorbeeld aan apparatuurskasten van basisstations, telecomkasten langs de weg of switches op de fabrieksvloer waar de temperatuur sterk kan variëren. Het ontwerp en de componentkeuze van de module zijn afgestemd op deze extreme omstandigheden, zonder prestatieverlies.

De module is een standaard hot-pluggable SFP-unit. Voor installatie steekt u deze eenvoudig in een vrije SFP-sleuf, waarbij u erop let dat de vergrendeling omhoog staat; daarna klikt de module op zijn plaats. Het hostapparaat hoort de module direct te herkennen. Voor verwijdering of vervanging ontgrendelt u de module eerst door de vergrendeling neer te klappen of de beugelvergrendeling naar buiten te trekken, waarna u de module voorzichtig uit de sleuf trekt. U hoeft de switch of router niet uit te schakelen: dankzij hot-swap kunnen modules tijdens bedrijf worden toegevoegd of vervangen. Bescherm de laserconnectoren altijd met stofkapjes wanneer ze niet op glasvezel zijn aangesloten en gebruik de juiste duplex LC glasvezel-patchkabel voor de TX/RX-poorten.

Ja. De CT-2500TSP-NB6L-E voldoet aan de SFP Multi-Source Agreement (MSA). Dat betekent dat hij voldoet aan de industriestandaard voor vormfactor en elektrische interface van SFP-modules. Daardoor kan hij worden gebruikt in elke switch, router, mediaconverter of optische transportapparatuur die generieke SFP-modules voor OC-48/STM-16 of optische interfaces in de Gigabit-klasse ondersteunt. Controleer wel altijd of het OS of de firmware van het doelsysteem geen beperkingen oplegt aan optische modules van derden; anders zou deze SFP identiek moeten functioneren aan vergelijkbare modules van andere fabrikanten.

Deze transceiver gebruikt een hooggevoelige ontvanger, meestal een PIN-fotodiode met transimpedantieversterker, om het inkomende optische signaal van 1310 nm te detecteren. De typische ontvangstgevoeligheid ligt rond -22 dBm bij 2,5 Gbps voor een BER van 1×10^-10. Bij een typisch zendvermogen van ongeveer 0 dBm ligt het linkbudget in de orde van 22 dB. Daarmee wordt het opgegeven bereik van 40 km ondersteund, uitgaande van ongeveer 0,4 dB/km vezelverzwakking plus enige marge voor connectoren en lassen. Bij zeer lange of oudere glasvezeltrajecten die dicht tegen de limiet aan zitten, is het belangrijk de vezelverzwakking te meten om zeker te weten dat het linkbudget niet wordt overschreden.

Deze module is in de eerste plaats bedoeld voor telecomnetwerken (SONET/SDH op 2,5 Gbps), maar dankzij de multi-rate functionaliteit kan hij ook in bepaalde datanetwerkscenario’s worden gebruikt. Zo kan hij Gigabit Ethernet-verkeer (1,25 Gbps) over lange afstanden transporteren als uw apparatuur een niet-standaard 40 km SFP voor GigE ondersteunt. Voor 1,25 Gbps Ethernet worden normaal gesproken echter specifieke 1310 nm LX SFP-modules voor 10 of 20 km gebruikt; het inzetten van deze OC-48-module voor Gigabit is niet schadelijk voor de apparatuur, maar vergroot simpelweg het bereik. Controleer altijd of het apparaat de module herkent en of de link op de beoogde snelheid onderhandelt.

DDMI staat voor Digital Diagnostic Monitoring Interface. In de praktijk is dit hetzelfde concept als DDM (Digital Diagnostic Monitoring). Verschillende leveranciers of documenten gebruiken soms de ene of de andere term, maar beide verwijzen naar de ingebouwde diagnosefunctie van de SFP. Via deze interface kan de module zijn bedrijfsparameters, zoals temperatuur, spanning en optisch vermogen, doorgaans via I²C aan het hostsysteem doorgeven. Kortom, DDMI/DDM is een standaardfunctie op SFP-modules “with DDM” zoals deze, waardoor netwerkbeheerders beter inzicht krijgen in de status van de glasvezelverbinding.

Bij SFP’s met groot bereik zijn er enkele aandachtspunten: gebruik ten eerste altijd single-mode fibre patchkabels en bekabeling; multi-mode fibre is niet geschikt voor afstanden van 40 km. Zorg daarnaast voor een correcte omgang met de connectoren – reinheid is cruciaal voor optische verbindingen, zeker over lange afstanden waar de signaalniveaus laag zijn. Gebruik schone, stofvrije beschermkapjes en reinigingsgereedschap voor glasvezel. Controleer ook of het totale optische verlies van uw link (glasvezelverzwakking plus connectoren/lassen) binnen het budget van de module valt. Vermijd tot slot, zoals bij elk Klasse 1-laserapparaat, om in de glasvezelconnectoren te kijken terwijl de module in bedrijf is, omdat onzichtbare laserstraling schadelijk kan zijn voor de ogen. Afgezien van deze standaard voorzorgsmaatregelen is de module eenvoudig in gebruik en past hij zijn uitgangsvermogen zodanig aan dat ontvangers op kortere verbindingen niet verzadigd raken (binnen het bedrijfsbereik).
