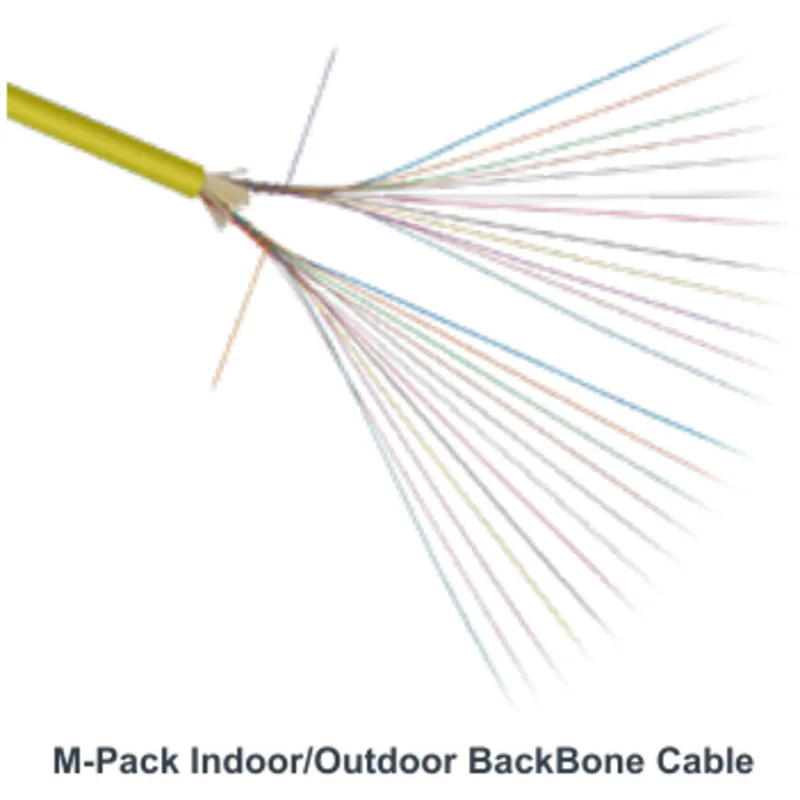

M-Pack® Backbone Cable Indoor / Outdoor MDU Drop Cable

De backbonekabel is ontworpen voor horizontale trunkverbindingen binnen of tussen gebouwen. Hij ondersteunt hogere vezelaantallen (tot 24 vezels) en is verkrijgbaar met verschillende manteldiameters (3 mm tot 5,4 mm) voor uiteenlopende infrastructuurbehoeften. Daarmee is hij geschikt voor ladderbanen, backboneverbindingen in datacenters en campusverbindingen. De MDU-dropkabel daarentegen is een slankere kabel die bedoeld is om het glasvezeldistributiepunt van een gebouw rechtstreeks met individuele appartementen of kantoren te verbinden. Hij heeft een zeer compact formaat (3 mm of 3,8 mm buitendiameter) en is geoptimaliseerd voor eenvoudige aanleg binnenshuis (zelfs vastnieten langs wanden), terwijl hij ook robuust genoeg is voor een kort buitentraject. Kort samengevat verzorgt de backbonekabel de distributie tussen telecomruimtes of gebouwen, terwijl de dropkabel het laatste traject naar elke wooneenheid afdekt.

Ja. Zowel de backbone- als de dropkabels zijn ontworpen voor gebruik binnen en buiten. Dat betekent dat ze UV-gestabiliseerde, vochtbestendige buitenmantels hebben die geschikt zijn voor blootstelling aan zonlicht en weersinvloeden. Ze bevatten ook waterblokkerende elementen (zoals waterzwellende aramidegarens) om het binnendringen van vocht te voorkomen. Het zijn geen gepantserde kabels, maar ze kunnen over korte afstanden wel buiten langs gevels of door buitenleidingen worden geleid zonder extra beschermbuis (afgezien van lokale voorschriften). In typische fibre-to-the-building-scenario’s kunt u de M-Pack-kabel dus rechtstreeks van een externe FTTx-distributiebox het gebouw in voeren. Volg daarbij wel de aanbevolen installatierichtlijnen (trekbelasting, buigradius enzovoort) voor een veilige buitentoepassing.

Beide kabels maken gebruik van buigongevoelige glasvezeltechnologie om krappe bochten op te vangen met minimaal signaalverlies. In de M-Pack-dropkabel voldoet de single-mode vezel bijvoorbeeld aan G.657.B3 (vermarkt als ultra-buigongevoelig), waardoor zeer kleine buigradii mogelijk zijn — ideaal voor aanleg in woningen langs hoeken of deurkozijnen. De backbonekabel kan ook worden geleverd met buiggeoptimaliseerde vezels (G.657.A2/B3 voor single-mode of gespecialiseerde multimode vezels), zodat hij zonder hoge demping door goten en leidingen in datacenters kan worden geleid. Dat betekent dat de optische prestaties stabiel en binnen specificatie blijven wanneer u deze kabels langs scherpe hoeken of in compacte panelen routeert, en u dus het sterke verlies vermijdt dat standaardvezels bij krappe bochten zouden vertonen.

Ja – beide typen M-Pack-kabels zijn verkrijgbaar in een plenum-uitvoering. De standaardconstructie gebruikt een OFNP-geclassificeerde mantel (Optical Fibre Nonconductive Plenum), die UL-gecertificeerd is voor veilig gebruik in plenumruimten in gebouwen (bijvoorbeeld boven systeemplafonds of in luchtbehandelingszones). Dit betekent dat de kabel voldoet aan strenge eisen voor brandwerendheid en rookontwikkeling met lage toxiciteit bij binnentoepassingen. Daarnaast zijn M-Pack-kabels voor regio’s waar LSZH (Low Smoke Zero Halogen)-materialen vereist zijn leverbaar met LSZH-mantels die voldoen aan internationale brandveiligheidsnormen, waaronder CPR-classificaties in de EU. In de praktijk kiest u het type mantel (Plenum of LSZH) op basis van de lokale brandvoorschriften of projectvoorkeur, en beide maken veilige bekabeling binnen gebouwen mogelijk.

De M-Pack-backbonekabel kan worden geconfigureerd met uiteenlopende vezeltypes en vezelaantallen. Hij ondersteunt single-mode vezels (waaronder ITU G.657.A2/B3 buiggeoptimaliseerde single-mode, die achterwaarts compatibel is met G.652.D) én multimode vezels (OM2, OM3, OM4, OM5 voor verschillende bandbreedtebehoeften). Het aantal vezels varieert van slechts 2 tot maximaal 24 vezels in één kabel. De M-Pack MDU-dropkabel is daarentegen doorgaans een single-mode kabel, omdat FTTx-toegangsnetwerken overwegend single-mode vezel gebruiken. Standaard bevat deze meestal één vezel voor een eenvoudige drop, maar er zijn ook uitvoeringen met 2, 4, en zelfs 12 of 24 vezels beschikbaar om indien nodig meerdere units via één kabel te bedienen. Dankzij deze flexibiliteit kunnen netwerkontwerpers binnen de M-Pack-productfamilie de juiste kabelvariant kiezen – van een eenvoudige drop met één vezel tot een backbone met een hoog vezelaantal.

Deze kabels zijn ontworpen met eenvoudige installatie van de afmontage in gedachten. De backbonekabel met zijn meerdere vezels wordt vaak afgemonteerd met multivezelconnectoren (zoals MPO/MTP-connectoren voor parallelle optica in datacenters) of uitgesplitst naar afzonderlijke connectoren per vezel. De constructie ondersteunt zowel lassen als connectorisatie – u kunt de mantel en buffertubes relatief eenvoudig strippen om toegang te krijgen tot de vezels voor fusielassen in een patchpaneel of lastray.

De MDU-dropkabel heeft een eenvoudig tight-buffered ontwerp, waardoor veldmontage eenvoudig is: hij kan in het veld van connectoren worden voorzien (bijvoorbeeld door een SC/APC-connector direct op een vezel te monteren) of via fusielassen aan een pigtail worden verbonden. Doordat de dropkabel klein en flexibel is, laat hij zich ook gemakkelijk naar binnenterminatieboxen of optische aansluitdozen leiden. In de praktijk trekken technici de dropkabel vaak door tot in de ruimte of unit en lassen ze de vezel vervolgens aan een vooraf afgemonteerde lead of monteren ze een connector, waarmee de laatste verbinding naar de eindgebruiker wordt gerealiseerd.

Ja. De dropkabel is specifiek ontworpen voor opbouwinstallaties binnenshuis – hij is “staple-ready”, wat betekent dat hij voldoende drukvast is om voorzichtig met nietjes, kabelnagels of klemmen aan muren, plinten of plafonds te worden bevestigd. Dankzij het kleine formaat en ronde profiel kan hij netjes langs lijsten en hoeken worden geïnstalleerd met minimale visuele impact, vooral in de uitvoering met witte mantel op lichtgekleurde muren. In tegenstelling tot veel buitenkabels bevat de M-Pack-dropkabel geen kleverige gels, wat schoon werken binnenshuis vergemakkelijkt. Als u de kabel langs een muur legt, kunt u standaard kabeltackers of clips gebruiken, mits u voorkomt dat de kabel door te veel kracht vervormt. De combinatie van een robuuste mantel en aramide trekontlasting beschermt de optische vezel binnenin tegen de lichte druk van zulke bevestigingen. Daardoor is deze kabel bijzonder geschikt voor het achteraf aanleggen van glasvezel in bestaande gebouwen waar wegwerken in de muur niet haalbaar is – u kunt hem eenvoudig netjes in opbouw langs de muur en over plafonds naar elke unit leiden.

De M-Pack-backbonekabel is ideaal voor backbones binnen gebouwen (voor het verbinden van apparatuurracks, servers of telecomruimten op verschillende verdiepingen) en voor campusverbindingen over korte afstand (bijvoorbeeld tussen aangrenzende gebouwen in een bedrijfs- of wooncomplex). Ook voor datacenterbekabeling is dit een uitstekende keuze, omdat het compacte formaat helpt om veel vezels door goten te leiden en de buigtolerantie high-density patching ondersteunt. De M-Pack MDU-dropkabel is bedoeld voor fibre-to-the-premises-installaties, vooral in MDU’s of kantoorgebouwen met meerdere verdiepingen – overal waar een vezel vanaf een buitentraject naar meerdere units moet worden gebracht. Typische toepassingen zijn verbindingen van een distributiepunt in de gang naar afzonderlijke appartementen, van een extern distributiepunt door de muur naar de woning van een klant, of binnen een stijgschacht om meerdere appartementen op verschillende verdiepingen aan te sluiten. Samengevat: de backbonekabel verzorgt de tussenliggende distributie en de dropkabel de laatste aansluiting naar elke eindgebruiker – samen dekken ze het volledige spectrum aan binnen-/buitentoepassingen voor glasvezelinstallaties in FTTx-netwerken.
