Flare monitoring cameras
Infraroodbeeldvorming voor flareobservatie op afstand en veiligheid

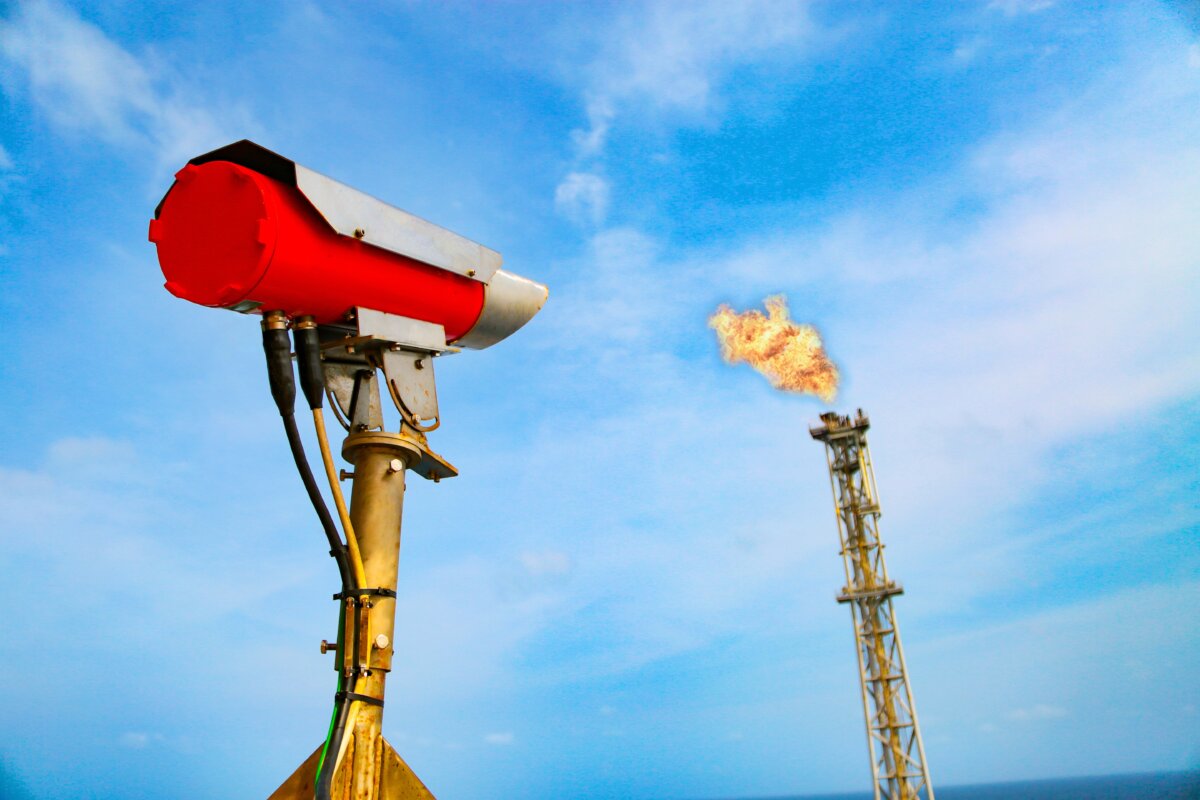

Flaremonitoringcamera’s zijn ontworpen om flare stacks en verbrandingsprocessen vanaf een veilige afstand te observeren, zodat operators continu zicht hebben op de aanwezigheid en het gedrag van de vlam. Ze vormen een belangrijk onderdeel van industriële monitoring waar betrouwbaar zicht nodig is voor veiligheid, naleving en operationele besluitvorming.
In tegenstelling tot ovecamera’s, die zijn ontworpen om dicht bij een extreme warmtebron te werken, worden flaremonitoringsystemen op afstand opgesteld. De grootste uitdaging is daarom om over lange afstanden een helder en betrouwbaar beeld te behouden, ondanks weersinvloeden, trillingen en veranderende atmosferische omstandigheden.
De keuze hangt doorgaans af van de afstand tot de flare, het vereiste gezichtsveld, de kenmerken van de vlam, de optische prestaties, de installatieomgeving en de manier waarop de camera wordt verbonden met het bredere monitoring- of veiligheidssysteem.
Wilt u meer weten over deze technologie? Probeer onze nieuwe chatbot!
Waarom ons portfolio de juiste keuze is voor u
Wij leveren flaremonitoringcamera-oplossingen van gespecialiseerde leveranciers met ervaring in industriële monitoring en verbrandingsmonitoring over lange afstand. Ons team helpt u de camera, optiek, montageopstelling en bescherming tegen omgevingsinvloeden af te stemmen op de fysieke lay-out en bedrijfsomstandigheden van uw locatie.
Of u nu continue vlamobservatie, verificatie van verbranding of integratie met een bestaand monitoring- en veiligheidssysteem nodig hebt, wij helpen u een oplossing te definiëren op basis van de vereiste observatieafstand, beelddetail, omgevingsomstandigheden en systeeminterfaces.
Door infraroodbeeldvorming over lange afstand te combineren met praktische engineeringondersteuning, helpen wij u betrouwbaar zicht op flareprocessen te realiseren zonder de beeldvormingsapparatuur bloot te stellen aan de extreme omstandigheden bij het proces zelf.
Belangrijke selectiefactoren
-
Observatieafstand: De combinatie van camera en lens moet voldoende detail bieden op de afstand tussen het installatiepunt en de flare stack.
-
Blootstelling aan omgevingsinvloeden: Wind, regen, temperatuurveranderingen, stof en andere buitenomstandigheden kunnen zowel de camera als de beeldkwaliteit beïnvloeden.
-
Betrouwbaarheid van vlamdetectie: Het systeem moet onder verschillende bedrijfs- en omgevingsomstandigheden een betrouwbaar zicht op de flare bieden.
-
Optiek en zoommogelijkheden: Optische prestaties over lange afstand zijn cruciaal. Brandpuntsafstand, gezichtsveld en zoom moeten worden gekozen op basis van de grootte en locatie van de flare.
-
Montagestabiliteit: Kleine bewegingen kunnen over grote afstanden al grote gevolgen hebben, dus er moet zorgvuldig rekening worden gehouden met de montagestructuur en de trillingseigenschappen.
-
Toepassingsverschil ten opzichte van ovecamera’s: Flaremonitoringsystemen zijn bedoeld voor observatie van verbranding op afstand, terwijl ovecamera’s zijn ontworpen voor close-range of interne procesmonitoring in omgevingen met hoge temperaturen.
Technisch overzicht
Flaremonitoringcamera’s combineren infraroodbeeldvorming met optiek voor lange afstand om zicht te bieden op vlammen en verbrandingsprocessen vanaf torens, gebouwen of andere geschikte constructies. Infraroodbeeldvorming kan vooral nuttig zijn wanneer de zichtbaarheid van de vlam varieert met de omgevingsomstandigheden of wanneer continue monitoring vereist is.
Het optische systeem is een essentieel onderdeel van de totale oplossing. Brandpuntsafstand, gezichtsveld, zoommogelijkheden en detectorprestaties moeten in samenhang worden beoordeeld om ervoor te zorgen dat de flare op de vereiste afstand duidelijk kan worden waargenomen.
In tegenstelling tot ovecamera’s worden flaremonitoringsystemen normaal gesproken niet blootgesteld aan dezelfde niveaus van stralingswarmte bij de camera zelf. In plaats daarvan moeten ze bestand zijn tegen buitenomstandigheden zoals wind, regen, temperatuurwisselingen, trillingen en atmosferische invloeden. Stabiele montage en betrouwbare bescherming tegen omgevingsinvloeden zijn daarom essentieel voor het systeemontwerp.
Deze camera’s zijn doorgaans gekoppeld aan monitoring-, alarm- of veiligheidssystemen en geven operators informatie over de aanwezigheid en het gedrag van de vlam, in plaats van het verbrandingsproces direct aan te sturen.
Integratie-opmerkingen
Bij integratie draait het in de eerste plaats om stabiele montage, bescherming tegen omgevingsinvloeden, een vrije zichtlijn en betrouwbare overdracht van video- en besturingsdata. Camera’s worden vaak op verhoogde constructies geïnstalleerd, dus tijdens het ontwerp moet rekening worden gehouden met toegang voor onderhoud en de stabiliteit van de draagconstructie.
Vergeleken met ovecamera’s ligt de nadruk doorgaans minder op actieve koeling en meer op weersbescherming, structurele stabiliteit en optische prestaties over lange afstand. Afhankelijk van de installatie kan ook pan-tilt-positionering worden gebruikt om de kijkrichting te behouden of aan te passen.
Ook de bredere monitoringarchitectuur is belangrijk. Video moet mogelijk worden doorgegeven aan operator-displays, opnamesystemen, alarmen of de veiligheidsinfrastructuur van de locatie. Een veelvoorkomende valkuil is het onderschatten van atmosferische omstandigheden: warmtetrilling, nevel, regen en andere effecten kunnen de beeldkwaliteit over lange afstand verminderen, zelfs wanneer camera en lens correct zijn gespecificeerd.
Veelgestelde vragen
Flaremonitoringcamera’s bieden continue visuele en/of infraroodobservatie van flare stacks en verbrandingszones. Ze helpen operators om de aanwezigheid van de vlam te verifiëren, het gedrag van de flare te monitoren, afwijkende omstandigheden te signaleren en het operationele zicht te behouden in veeleisende industriële omgevingen.
Ja, correct geselecteerde en geïnstalleerde systemen kunnen betrouwbare vlamdetectie en monitoring bieden. De prestaties hangen af van factoren zoals de spectrale band, de optische resolutie, de atmosferische omstandigheden, de kenmerken van de flare, de kijkafstand en het vermogen van de camera om de vlam van de achtergrond te onderscheiden.
De geschikte spectrale band hangt af van de samenstelling van de flare, de temperatuur, de achtergrondomstandigheden, de kijkafstand en het doel van de monitoring. Verschillende infraroodbanden kunnen een verschillend niveau van vlamcontrast en atmosferische prestaties bieden. Daarom moet de keuze van de golflengte worden gebaseerd op de specifieke toepassing, en niet op de aanname dat één band voor elke flare optimaal is.
Infraroodbeeldvorming kan voordelen bieden wanneer beeldvorming met zichtbaar licht wordt beïnvloed door rook, nevel of veranderende lichtomstandigheden. Atmosferische absorptie, turbulentie, vochtigheid, regen, stof en andere omgevingsfactoren kunnen de beeldkwaliteit echter nog steeds beïnvloeden, vooral over grote kijkafstanden.
Veelvoorkomende uitdagingen zijn:
grote kijkafstanden atmosferische absorptie en turbulentie veranderende weers- en lichtomstandigheden trillingen en structurele beweging vervuiling van het optische venster betrouwbare voeding en communicatie het behouden van een vrije zichtlijn
De volledige installatie moet worden ontworpen op basis van de omgevingsomstandigheden op de flarelocatie.
Niet per se. In tegenstelling tot camera’s die direct in of vlak naast ovens zijn geïnstalleerd, kunnen flaremonitoringcamera’s vaak ver genoeg van de vlam worden geplaatst, waardoor actieve detectorkoeling niet nodig is. Wel moet nog steeds rekening worden gehouden met de omgevingstemperatuur, zoninstraling, het ontwerp van de behuizing en de gekozen detectortechnologie.
Voor flaremonitoring over lange afstand zijn doorgaans optieken nodig die zijn geselecteerd op basis van de vereiste werkafstand, het gezichtsveld, de doelgrootte en de spectrale band. Engineers moeten rekening houden met de brandpuntsafstand, de hoekresolutie, de atmosferische transmissie en het vermogen om de vereiste beeldkwaliteit over het volledige monitoringsbereik te behouden.
Dit is cruciaal voor beeldvorming over lange afstand. Kleine hoekbewegingen van de camera kunnen leiden tot aanzienlijke beeldverschuivingen bij de flare stack. Een stijve montagestructuur en passende trillingsdemping helpen om een stabiele beeldkadering en betrouwbare monitoring te behouden.
Veel industriële systemen zijn ontworpen voor continu gebruik. Bij 24/7-inzet moeten engineers rekening houden met de bescherming van de behuizing, milieuspecificaties, thermisch beheer, vervuiling van het optische venster, de betrouwbaarheid van de voeding, communicatie en onderhoudsvereisten.
Belangrijke factoren zijn onder meer het spectrale bereik, het detectortype, de resolutie, de gevoeligheid, de beeldsnelheid, de optische brandpuntsafstand, de werkafstand, het gezichtsveld, de milieubeschermingsklasse, het ontwerp van de behuizing, de montagevereisten, communicatie, software en integratiemogelijkheden. Ook de grootte en samenstelling van de flare, de bedrijfsomstandigheden en de afstand tot de camera moeten in de specificatie worden opgenomen.
