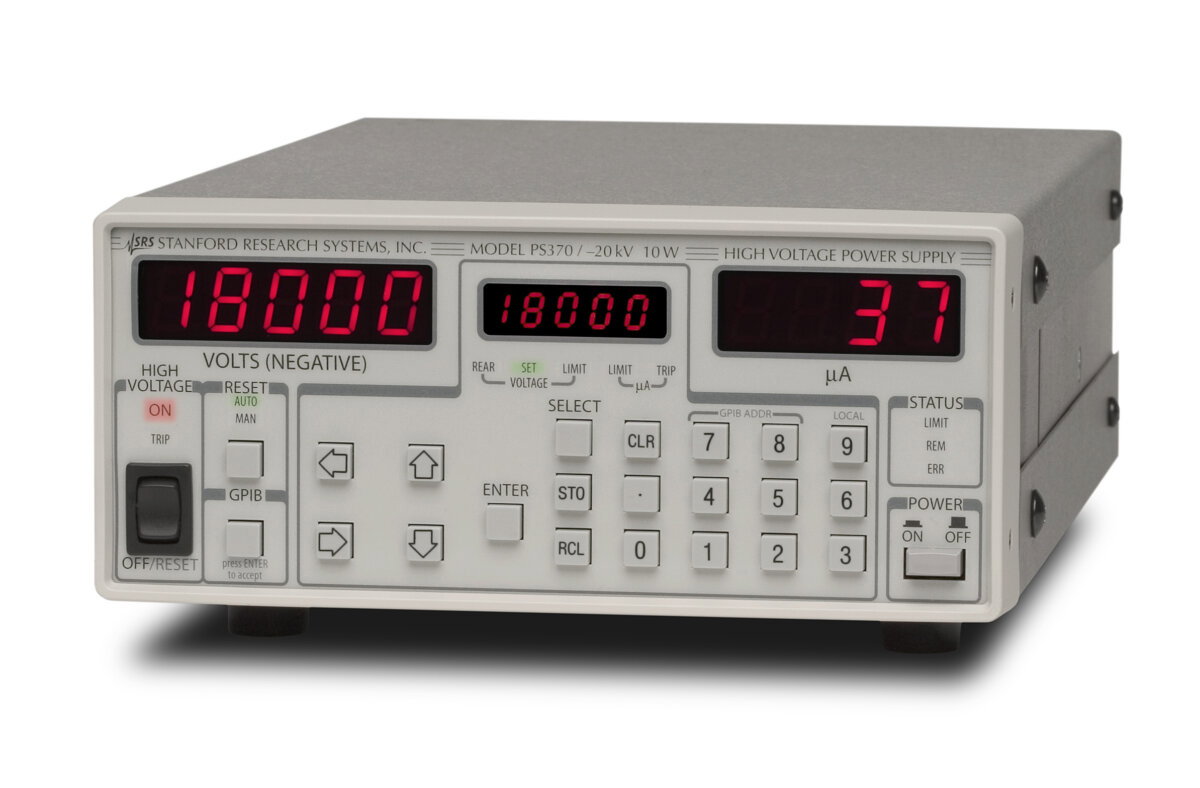

Alimentations haute tension PS300

Pour choisir le modèle, tenez compte conjointement de la polarité requise, de la tension maximale et du courant de charge. Les PS310, PS325 et PS350 offrent respectivement des plages bipolaires de ±1,25 kV à 20 mA, ±2,5 kV à 10 mA et ±5 kV à 5 mA, tandis que les autres modèles fournissent des sorties fixes positives ou négatives à 10 kV ou 20 kV. Les instruments bipolaires utilisent un sélecteur de polarité et doivent être mis hors tension avant tout changement de polarité. Ils conviennent donc lorsque l’une ou l’autre polarité est nécessaire entre deux essais, plutôt que pour une inversion électronique rapide de polarité. Lors de la sélection finale, prévoyez une marge de courant pour la charge et le câble haute tension raccordé.

Oui, la limite de courant programmable permet à l’alimentation de réguler en réduisant sa tension de sortie lorsque la charge tente de tirer plus que le courant sélectionné. La limite de courant peut être réglée de zéro à 105 % de la pleine échelle, tandis que le seuil de déclenchement sur courant séparé s’étend de 10 µA à 105 % de la pleine échelle. Un déclenchement sur courant coupe la haute tension au lieu de maintenir un fonctionnement en limitation de courant, avec des temps de réponse inférieurs à 10 µs pour les modèles 25 W et inférieurs à 10 ms pour les modèles 10 W. Les modes de réinitialisation manuel et automatique déterminent la réaction de l’instrument après un déclenchement. Utilisez la limitation de courant pour un fonctionnement contrôlé en courant constant, et la fonction de déclenchement lorsque l’essai exige un arrêt complet après une surcharge.

L’automatisation peut être mise en œuvre soit via une interface numérique, soit via les connexions analogiques du panneau arrière. Le GPIB est proposé en option sur les PS310, PS325 et PS350, tandis que les PS355, PS365, PS370 et PS375 intègrent de série le GPIB et le RS-232. Le port RS-232 fonctionne en DCE à 9 600 bauds, sans parité, avec huit bits de données et un bit d’arrêt. Un signal externe de 0 à 10 V CC peut également programmer la sortie de zéro à la pleine échelle via une entrée de 1 MΩ. Les modèles 10 W offrent une fréquence de mise à jour de 87,5 Hz pour l’entrée analogique et les sorties de surveillance, alors que les modèles 25 W actualisent l’entrée de consigne à 16 Hz et les sorties de surveillance à 8 Hz.

Laissez l’instrument chauffer pendant une heure avant de vous fier à ses performances nominales. La tension peut être saisie et affichée avec une résolution de 1 V, mais la précision absolue comprend aussi une composante liée à la pleine échelle : 0,01 % plus 0,05 % de la pleine échelle pour les modèles 25 W, et 0,06 % de la pleine échelle pour les modèles 10 W. La régulation secteur est de 0,001 % pour une variation de ligne de ±10 %, tandis que la régulation en charge est de 0,005 % pour le groupe 25 W et de 0,04 % pour le groupe 10 W. La régulation s’applique au-dessus d’environ 0,5 % de la pleine échelle à pleine charge et de 1 % à vide. Si vous travaillez près de la limite basse de la plage d’un modèle, calculez l’erreur sur pleine échelle plutôt que de considérer uniquement la résolution de 1 V.

Non, la sortie haute tension et les blindages BNC du panneau arrière sont reliés au châssis et à la terre de protection ; ces alimentations ne peuvent donc pas fonctionner comme sources flottantes. L’installation doit utiliser une connexion secteur triphasée ?

Les modèles 25 W offrent une polarité réversible et un courant plus élevé, ce qui les rend adaptés aux essais nécessitant jusqu’à 20 mA dans les plages de haute tension les plus basses. Les modèles 10 W étendent la sortie à des niveaux de 10 kV et 20 kV à polarité fixe, avec des courants maximaux respectifs de 1 mA et 0,5 mA. Le groupe 25 W présente un temps de réponse au déclenchement sur courant plus rapide, inférieur à 10 µs, mais ses fréquences de mise à jour pour la surveillance analogique et l’entrée de consigne sont de 8 Hz et 16 Hz. Le groupe 10 W utilise une fréquence de mise à jour de 87,5 Hz et offre des vitesses de montée haute tension typiques de 7 000 ou 14 000 V/s. Les exigences d’interface comptent également, car seul le groupe 10 W est équipé du RS-232.

Jusqu’à neuf configurations complètes de l’instrument peuvent être enregistrées dans une mémoire non volatile et rappelées depuis le panneau avant ou via une interface informatique. Les configurations enregistrées peuvent inclure la consigne de tension, la limite de tension, la limite de courant, le seuil de déclenchement et le mode de réinitialisation, ce qui évite de ressaisir les paramètres entre des procédures déjà établies. La haute tension est coupée à chaque mise sous tension de l’unité, et le rappel d’une configuration enregistrée coupe également la sortie avant d’appliquer les réglages. La configuration zéro rappelle l’état par défaut d’usine, et non un préréglage utilisateur. Dans les montages automatisés, le logiciel de commande doit malgré tout relire les limites programmées et l’état de sortie avant d’activer la haute tension.
