Série CX3300A

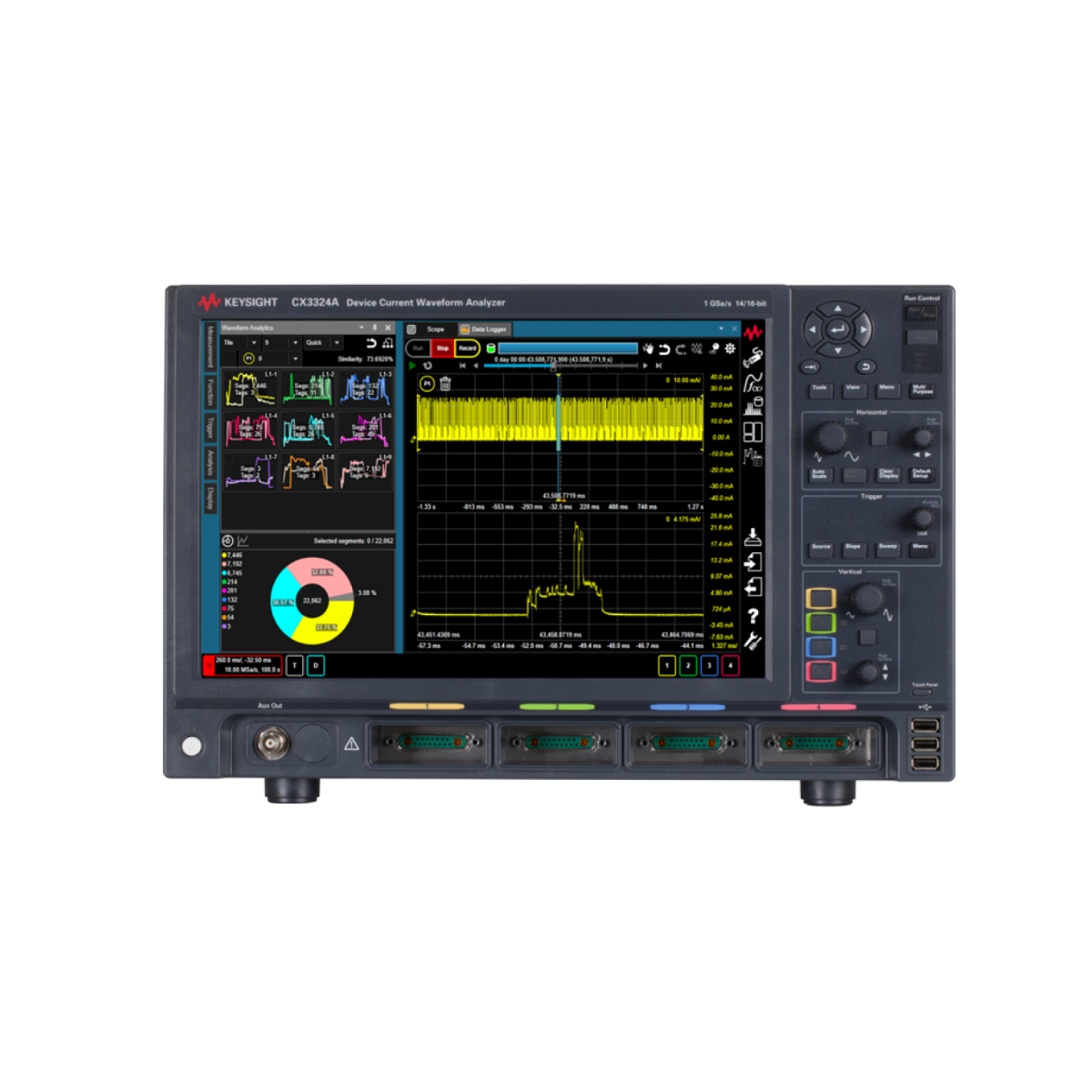

La série CX3300A est une solution tout-en-un pour les ingénieurs qui ont besoin d’une vision précise du comportement des rails d’alimentation et de la consommation énergétique dans l’électronique avancée. Chaque analyseur associe la bande passante et la vitesse d’échantillonnage d’un oscilloscope à la sensibilité d’un multimètre numérique de précision et à la capacité d’enregistrement longue durée d’un enregistreur de données. Il est ainsi possible de capturer des courants d’amplitude extrêmement faible et des transitoires de tension rapides sur de longues périodes, jusqu’à 100 heures en continu. Cette série convient particulièrement aux appareils IoT, à l’électronique Automotive et aux dispositifs médicaux, où les très faibles courants en veille comme les brusques courants d’appel sont déterminants. Parmi les applications typiques figurent l’analyse de décharge de batterie dans les objets connectés portables et les smartphones, le profilage de puissance des ECU dans les véhicules, ainsi que la validation de l’intégrité de l’alimentation dans les dispositifs médicaux de détection. Deux modèles sont disponibles : le CX3322A à 2 voies et le CX3324A à 4 voies. Le modèle 4 voies prend également en charge des entrées logiques numériques via un adaptateur en option pour l’analyse de puissance à signaux mixtes. Globalement, la série CX3300A aide les équipes d’ingénierie à diagnostiquer les problèmes et à optimiser les performances d’alimentation sur une plateforme intégrée unique.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Bande passante de 200 MHz : capture les événements transitoires rapides sur les rails d’alimentation, y compris les pics de commutation et les variations rapides de courant.
- Échantillonnage à 1 GSa\/s avec modes 14 bits ou 16 bits : permet de choisir entre une acquisition à pleine vitesse et des mesures de plus haute résolution avec moins de bruit.
- Sensibilité inférieure au nA et au μV : révèle les courants de fuite minimes et les faibles fluctuations de tension dans les conceptions basse consommation.
- Jusqu’à 100 heures d’enregistrement continu : prend en charge la capture de formes d’onde longue durée, sans interruption, pour l’enregistrement et la détection d’événements rares.
- Outils d’analyse de formes d’onde intégrés : inclut le profilage du courant, l’analyse par histogramme, des fonctions FFT et des outils d’analyse axés sur les anomalies.
- Écran multitactile de 14,1 pouces : rend la navigation dans les formes d’onde, le zoom et les modifications de configuration plus rapides et plus intuitifs.
- Bande passante et mémoire évolutives : permet une montée en puissance sur site jusqu’à 200 MHz de bande passante et jusqu’à 256 Mpts par voie sans remplacer l’instrument.
- Options de châssis 2 voies ou 4 voies : choisissez le CX3322A pour 2 voies analogiques ou le CX3324A pour 4 voies analogiques, avec 8 entrées numériques en option sur le modèle 4 voies.
Téléchargements
pour Série CX3300A
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | CX3322A | CX3324A |
Analog channels | 2 | 4 |
Digital channels | 8 (with adapter) | |
Max. sample rate | 1 GSa/s | 1 GSa/s |
ADC resolution options | 14-bit or 16-bit | 14-bit or 16-bit |
Analog bandwidth | Up to 200 MHz (50/100/200 MHz configurable) | Up to 200 MHz (50/100/200 MHz configurable) |
Memory depth per channel | Up to 256 Mpts (4, 16, 64, 256 Mpts options) | Up to 256 Mpts (4, 16, 64, 256 Mpts options) |
Display | 14.1-inch WXGA touch screen | 14.1-inch WXGA touch screen |
Operating system | Windows 10 (embedded) | Windows 10 (embedded) |
Dimensions | Bench-top instrument chassis (rack-mountable) | Similar form factor to CX3322A |
FAQs
pour Série CX3300A
Un analyseur de formes d’onde de courant pour dispositifs est spécialement conçu pour mesurer et visualiser des formes d’onde de courant avec une sensibilité et une plage dynamique bien supérieures à celles des instruments généralistes. Contrairement à un oscilloscope standard, il utilise des capteurs de courant dédiés pour capturer directement le courant, depuis des niveaux extrêmement faibles jusqu’à des pics transitoires élevés. Par rapport à un DMM, il peut saisir des signaux qui varient rapidement dans le temps et les enregistrer sur de longues durées. La série CX3300A réunit efficacement, sur une seule plateforme, la rapidité d’un oscilloscope, la précision de la mesure de courant et l’enregistrement longue durée.
La principale différence concerne le nombre de voies. Le CX3322A dispose de 2 voies analogiques, tandis que le CX3324A en propose 4. Le CX3324A prend également en charge jusqu’à 8 voies d’entrée logique numérique via un adaptateur en option, ce qui permet de corréler les mesures de puissance avec des événements numériques. Les performances de base, telles que la fréquence d’échantillonnage, les options de bande passante, la profondeur mémoire et la résolution ADC, sont par ailleurs identiques sur les deux modèles. Le nombre de voies analogiques est fixe pour chaque modèle et ne peut pas être augmenté ultérieurement.
Avec le capteur approprié, la série CX3300A peut mesurer des courants jusqu’à environ 100 pA. À l’autre extrémité de la plage, elle peut prendre en charge des impulsions allant jusqu’à environ 100 A lorsqu’elle est associée à un capteur de courant adapté pour forte intensité ou à un montage à shunt approprié. La plateforme offre ainsi une plage dynamique utile exceptionnellement large pour analyser aussi bien les courants de fuite que les courants d’appel.
Oui, elle peut également mesurer des formes d’onde de tension. Bien que la plateforme soit optimisée pour l’analyse de courant, elle prend en charge les mesures de tension à l’aide de capteurs différentiels compatibles ou d’un adaptateur pour sonde passive. Les ingénieurs peuvent ainsi visualiser simultanément le courant et la tension de manière corrélée dans le temps, ce qui est particulièrement précieux pour l’analyse de l’intégrité de l’alimentation et des rails d’alimentation.
Les analyseurs intègrent des outils de zoom sur les formes d’onde, de profilage du courant et de la puissance, d’analyse statistique basée sur des histogrammes, d’évaluation de type CCDF et d’analyse spectrale FFT. Ces fonctions aident les utilisateurs à identifier directement sur l’instrument les états de fonctionnement, les anomalies et les comportements dans le domaine fréquentiel. La connectivité avec un PC et la gestion des données sont également prises en charge pour permettre des analyses complémentaires et des flux de travail à distance.
La série CX3300A prend en charge jusqu’à 100 heures de capture continue de formes d’onde avec des configurations de mémoire et d’échantillonnage adaptées. Elle est conçue pour un enregistrement sans interruption, afin d’aider les ingénieurs à détecter de rares événements intermittents sur de longues périodes de test. Cela la rend particulièrement utile pour les études d’autonomie des batteries, l’analyse des cycles veille\/réveil et le dépannage longue durée.
La bande passante et la mémoire sont évolutives sur la plateforme CX3300A. Les utilisateurs peuvent commencer avec une bande passante plus faible ou une mémoire moins profonde, puis évoluer ensuite vers des options de performances supérieures, telles qu’une bande passante de 200 MHz ou jusqu’à 256 Mpts par voie. En revanche, le nombre de voies analogiques n’est pas évolutif ; le choix entre le CX3322A et le CX3324A doit donc être fait au moment de l’achat.

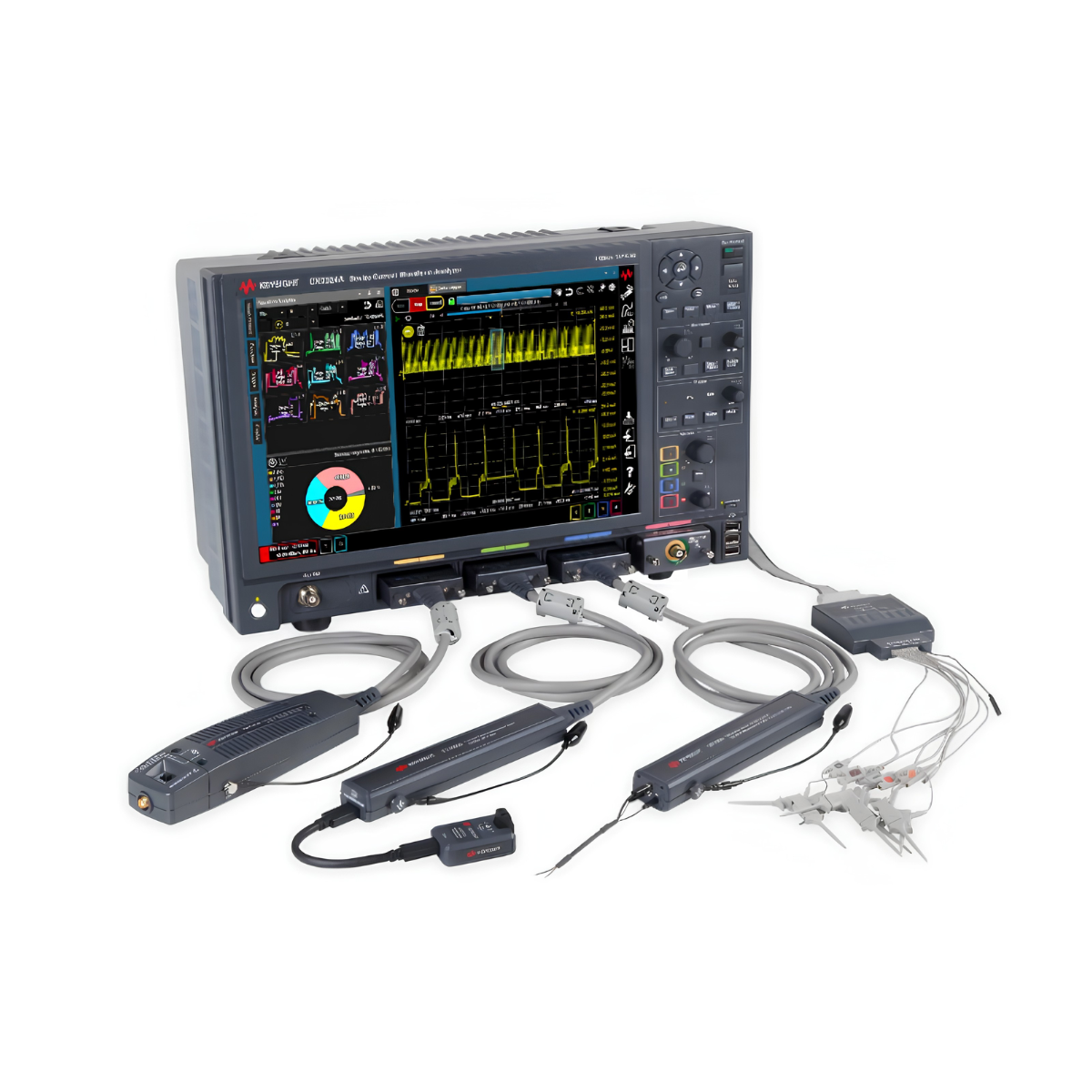

La série CX3300A utilise des capteurs externes dédiés et des adaptateurs conçus pour des mesures à faible bruit et à large bande passante. Différentes têtes de capteur sont disponibles pour différentes plages de courant, y compris pour des applications de très faible courant et de courant élevé. Des accessoires supplémentaires sont également proposés pour la mesure de tension et la prise en charge d’entrées numériques, afin de configurer le système selon les besoins pour l’analyse de courant, de tension ou de puissance à signaux mixtes.
