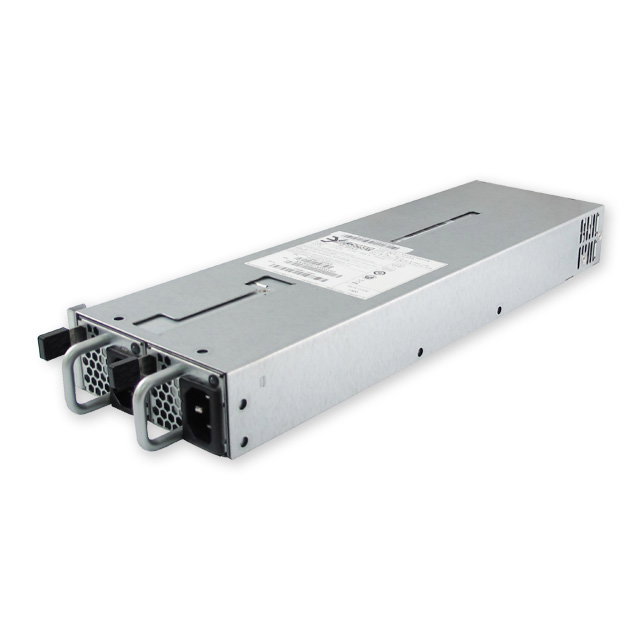

YH5851-1EB01R2A0D Alimentation IPC AC/DC redondante 1U 850 W
- Technologie
- Alimentations pour ordinateurs industriels IPC
- Partner
- FSP Protek
Le YH5851-1EB01R2A0D est une alimentation 850 W haute fiabilité au format compact 1U, dotée d’une architecture redondante 1+1 pour les systèmes critiques. Ses deux modules remplaçables à chaud assurent un fonctionnement continu pendant les opérations de maintenance ou de remplacement. Grâce à son rendement 80 PLUS Platinum, elle contribue à réduire les pertes thermiques et les coûts d’exploitation. L’unité prend en charge une entrée 90–264 VAC sur plage complète ainsi qu’une entrée 190–310 VDC pour un déploiement flexible. Elle fournit des sorties compatibles ATX standard, notamment +3.3 V, +5 V, +12 V, -12 V et +5 V de veille. La prise en charge de PMBus 1.2 permet une surveillance en temps réel et une gestion de l’alimentation à l’échelle du système. Conçue pour les environnements industriels et de centres de données, elle fonctionne de -5 °C à +50 °C. Sa sécurité, sa conformité CEM et son MTBF de 100 000 heures la rendent adaptée à une utilisation fiable sur le long terme.
Cette alimentation AC/DC redondante de 850 W est conçue pour les PC industriels, les serveurs, les plateformes de stockage et les systèmes réseau qui exigent une disponibilité continue. Son format compact 1U, son architecture à double module remplaçable à chaud et la prise en charge de la supervision via PMBus 1.2 en font une solution particulièrement adaptée aux installations denses et critiques, où le rendement, la facilité de maintenance et la résilience de l’alimentation sont essentiels.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Conception redondante 1+1 remplaçable à chaud : maintient une alimentation continue en cas de défaillance d’un module, de maintenance ou de remplacement.
- Puissance de sortie de 850 W dans un format compact 1U : fournit une alimentation à haute densité pour les systèmes en rack et les environnements à espace réduit.
- Rendement 80 PLUS Platinum : réduit les pertes d’énergie, le dégagement thermique et les besoins en refroidissement.
- Prise en charge étendue des entrées AC et DC : accepte 90–264 VAC et 190–310 VDC pour un déploiement flexible dans des infrastructures mondiales et alimentées en courant continu.
- Rails de sortie ATX standard : fournit +3.3 V, +5 V, +12 V, -12 V et +5 Vsb pour une large compatibilité système.
- Interface PMBus 1.2 : permet la supervision, le diagnostic et l’intégration dans des plateformes intelligentes de gestion de l’alimentation.
- Aucune charge minimale requise : assure un fonctionnement stable même à faible charge ou en veille.
- Fiabilité de niveau industriel : offre un MTBF de 100 000 heures ainsi que de larges certifications internationales de sécurité et de CEM.
Téléchargements
pour YH5851-1EB01R2A0D Alimentation IPC AC/DC redondante 1U 850 W
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | Value |
Model Number | YH5851-1EB01R2A0D |
Form Factor | 1U rackmount, 1+1 redundant |
Dimensions | 355 mm × 106 mm × 41.5 mm |
Total Power Output | 850 W |
Efficiency | 80 PLUS Platinum |
AC Input Voltage | 90–264 VAC |
DC Input Voltage | 190–310 VDC |
Input Frequency | 47–63 Hz |
Input Current | 12.0 A @ 115 VAC; 6.0 A @ 230 VAC |
Inrush Current | 60 A @ 264 VAC |
Power Factor | ≥0.95 at 115/230 VAC |
Earth Leakage Current | ≤3.5 mA @ 240 VAC per module |
DC Outputs | +3.3 V, +5 V, +12 V, -12 V, +5 Vsb |
PMBus Support | Yes, PMBus 1.2 compliant |
No Minimum Load | Supported |
MTBF | 100,000 hours @ 25 °C |
Operating Temperature | -5 °C to +50 °C |
Storage Temperature | -40 °C to +70 °C |
Operating Humidity | 0% to 85% RH non-condensing |
Operating Altitude | Up to 5,000 m |
Safety Certifications | UL, cUL, TUV, CB, CE, CCC, FCC |
EMI/EMC Compliance | EN 55022 Class A; EN 61000-3-2/-3-3; EN 61000-4-4/-4-5/-4-6 |
Output Rail | Minimum Load | Maximum Load | Combined Power Limit / Condition | Ripple & Noise (p-p) |
+3.3 V | 0 A | 25 A | +3.3 V and +5 V combined ≤ 210 W | 50 mV |
+5 V | 0 A | 36 A | Shares ≤ 210 W with +3.3 V | 50 mV |
+12 V | 0 A | 70 A | – | 120 mV |
-12 V | 0 A | 0.5 A | – | 120 mV |
+5 Vsb | 0 A | 3 A | – | 50 mV |
FAQs
pour YH5851-1EB01R2A0D Alimentation IPC AC/DC redondante 1U 850 W
Cela signifie que l’unité intègre deux modules d’alimentation indépendants fonctionnant en parallèle. En conditions normales, ils se partagent la charge et, si un module tombe en panne ou est retiré, l’autre peut continuer à alimenter le système. Cela garantit un fonctionnement continu et permet le remplacement à chaud sans arrêter l’équipement.
L’alimentation est certifiée 80 PLUS Platinum, ce qui indique un très haut rendement de conversion. Cela permet de réduire l’énergie perdue, de limiter le dégagement de chaleur et d’améliorer l’efficacité globale de l’alimentation et du refroidissement du système dans les installations fonctionnant en continu.
L’unité prend en charge une entrée CA de 90–264 VAC et une entrée CC de 190–310 VDC. Cette large plage de tension d’entrée la rend adaptée aussi bien aux réseaux électriques du monde entier qu’aux infrastructures CC haute tension.
Elle fournit des rails de sortie ATX standard : +3.3 V, +5 V, +12 V, -12 V, and +5 Vsb. Les rails +3.3 V et +5 V partagent une limite combinée allant jusqu’à 210 W, tandis que le rail +12 V peut délivrer jusqu’à 70 A.
Oui. Le bloc d’alimentation intègre une interface PMBus 1.2 pour la supervision et la gestion numériques. Cela permet un accès aux données de fonctionnement au niveau système et facilite la maintenance proactive ainsi que l’intégration dans des systèmes de contrôle intelligents.
Non. Le YH5851-1EB01R2A0D ne nécessite pas de charge minimale sur ses sorties. Il est conçu pour maintenir une régulation stable même en cas de faible charge ou en mode veille.
L’unité est conçue pour fonctionner de -5 °C à +50 °C, avec une humidité de 0 % à 85 % HR sans condensation. Elle peut également fonctionner jusqu’à 5 000 m d’altitude et est conçue pour résister aux chocs et vibrations en environnement industriel.
Ce modèle est conçu pour un usage continu à long terme, avec un MTBF de 100 000 heures à 25 °C. Il bénéficie des principales homologations internationales, notamment UL, cUL, TUV, CB, CE, CCC, and FCC.
