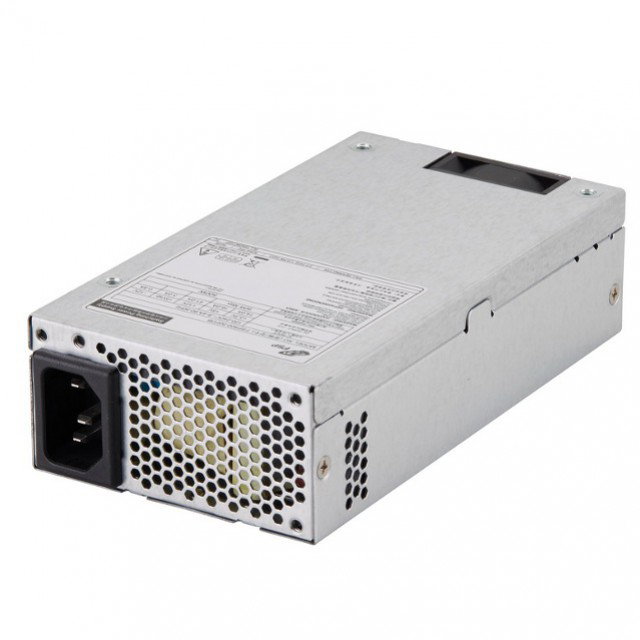

Alimentation à découpage industrielle AC/DC Flex ATX 500 W FSP500-50FDB
- Technologie
- Alimentations pour ordinateurs industriels IPC
- Partner
- FSP Protek
Le FSP500-50FDB est une alimentation à découpage industrielle de 500 W au format Flex ATX. Elle est conçue pour les applications à espace restreint, telles que les serveurs 1U montés en rack et les systèmes PC industriels. Grâce à sa certification 80 Plus Gold, elle fonctionne avec un haut rendement afin de réduire les pertes d’énergie et la chaleur dissipée. L’unité fournit les rails de sortie ATX standard pour alimenter les serveurs, les équipements de communication et les dispositifs d’automatisation. Sa fiabilité est renforcée par un test hi-pot à 100 % et un burn-in à pleine charge à 50 °C. Les fonctions de protection intégrées comprennent les protections OCP, OVP, OTP ainsi qu’un arrêt en cas de court-circuit pour une utilisation plus sûre. Elle est également conforme aux exigences internationales de sécurité et de CEM selon la norme IEC/EN 62368-1, pour un déploiement professionnel dans le monde entier.
Le FSP500-50FDB est conçu pour les environnements industriels et serveurs où une alimentation fiable et des dimensions compactes sont essentielles. Son format Flex ATX le rend particulièrement adapté aux châssis 1U, aux systèmes embarqués, aux équipements réseau et à d’autres installations disposant de peu d’espace interne.
En associant une puissance de sortie de 500 W, un rendement 80 Plus Gold et un ensemble complet de protections de sécurité, cette alimentation convient parfaitement aux applications à fonctionnement continu qui exigent des performances stables et une fiabilité à long terme.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Conception industrielle Flex ATX 500 W : fournit une puissance élevée dans un format compact pour les PC industriels et les systèmes serveur 1U.
- Rendement 80 Plus Gold : contribue à réduire les pertes d’énergie, l’échauffement excessif et les coûts d’exploitation dans les environnements à fonctionnement continu.
- Ventilateur interne de 40 mm : assure un refroidissement actif côté sortie tout en favorisant un fonctionnement plus silencieux.
- Faible ondulation et faible bruit : améliore la stabilité de sortie pour les composants système sensibles et les équipements électroniques.
- Ensemble complet de protections : inclut les protections OCP, OVP, OTP et contre les courts-circuits pour une utilisation plus sûre.
- Arrêt réarmable : simplifie la remise en service une fois la condition de défaut éliminée.
- Test hi-pot à 100 % : vérifie la tenue d’isolement et la sécurité électrique de chaque unité.
- MTBF supérieur à 100 000 heures : favorise une longue durée de vie dans les applications professionnelles exigeantes.
- Burn-in à pleine charge à 50 °C : confirme des performances stables sous contrainte thermique élevée.
Téléchargements
pour Alimentation à découpage industrielle AC/DC Flex ATX 500 W FSP500-50FDB
Les documents de certification disponibles facilitent les processus de validation et de documentation projet pour les déploiements réglementés et professionnels. Ces PDF peuvent être utilisés lors de la vérification de la conformité du produit pour des installations internationales, des évaluations de sécurité ou des dossiers d’approvisionnement.
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | Value |
Model | FSP500-50FDB |
Power Output | 500W |
Form Factor | Flex ATX |
Application | Industrial PC, 1U server, networking and automation systems |
Efficiency Rating | 80 Plus Gold |
AC Input Range | 90 V to 264 V AC |
Output Rails | +3.3 V, +5 V, +12 V, -12 V, 5VSB |
Cooling | Internal 40 mm fan |
Protection Features | OCP, OVP, OTP, short-circuit protection |
Dimensions | 150 mm x 81.5 mm x 40.5 mm |
Operating Temperature | 0°C to 50°C at full load |
MTBF |
|
Testing | 100% hi-pot tested; full-load burn-in at 50°C |
Safety / Compliance | IEC/EN 62368-1, UL/cUL, TÜV, CCC, FCC Class B |
FAQs
pour Alimentation à découpage industrielle AC/DC Flex ATX 500 W FSP500-50FDB
Elle fournit plusieurs rails de sortie DC typiques d’une alimentation ATX, notamment +3,3 V, +5 V, +12 V, -12 V et 5VSB. Le rail +12 V délivre la majeure partie de la puissance disponible, tandis que les autres rails couvrent les besoins en logique, en périphériques et en veille.
L’unité prend en charge une plage complète de tension d’entrée AC de 90 V à 264 V AC, ce qui permet son fonctionnement sur les alimentations secteur courantes dans le monde entier. Elle intègre également un PFC actif pour améliorer le facteur de puissance et le rendement global.
L’alimentation est annoncée comme conforme aux principales exigences internationales en matière de sécurité et de CEM, notamment IEC/EN 62368-1. Elle dispose également des certifications UL/cUL, TÜV et CCC, et répond aux exigences EMI FCC Classe B pour un déploiement professionnel étendu.
Le FSP500-50FDB mesure environ 150 mm x 81,5 mm x 40,5 mm et respecte le standard Flex ATX. Ce format compact est prévu pour les châssis rackables 1U et autres systèmes à espace réduit.
Elle utilise un ventilateur interne de 40 mm monté du côté sortie. Cette conception vise à assurer un refroidissement efficace tout en contribuant à réduire le bruit en fonctionnement, bien qu’aucune valeur acoustique spécifique ne soit indiquée.
Le FSP500-50FDB intègre la protection contre les surintensités (OCP), la protection contre les surtensions (OVP), la protection contre les surtempératures (OTP) et la protection contre les courts-circuits. En cas de défaut, l’alimentation s’arrête afin de contribuer à prévenir les dommages et peut redémarrer une fois le problème résolu.
Oui. Elle est conçue pour des environnements exigeants en fonctionnement continu et est prévue pour fonctionner de 0 °C à 50 °C à pleine charge. Son MTBF de plus de 100 000 heures à 25 °C et son burn-in à pleine charge à 50 °C renforcent encore ses performances de fiabilité à long terme.
Les applications typiques incluent les serveurs en rack 1U, les équipements télécoms et réseau, les ordinateurs industriels embarqués et les contrôleurs d’automatisation. Son format compact Flex ATX et sa puissance de sortie de 500 W en font un excellent choix pour les systèmes qui nécessitent une puissance élevée dans un espace limité.
