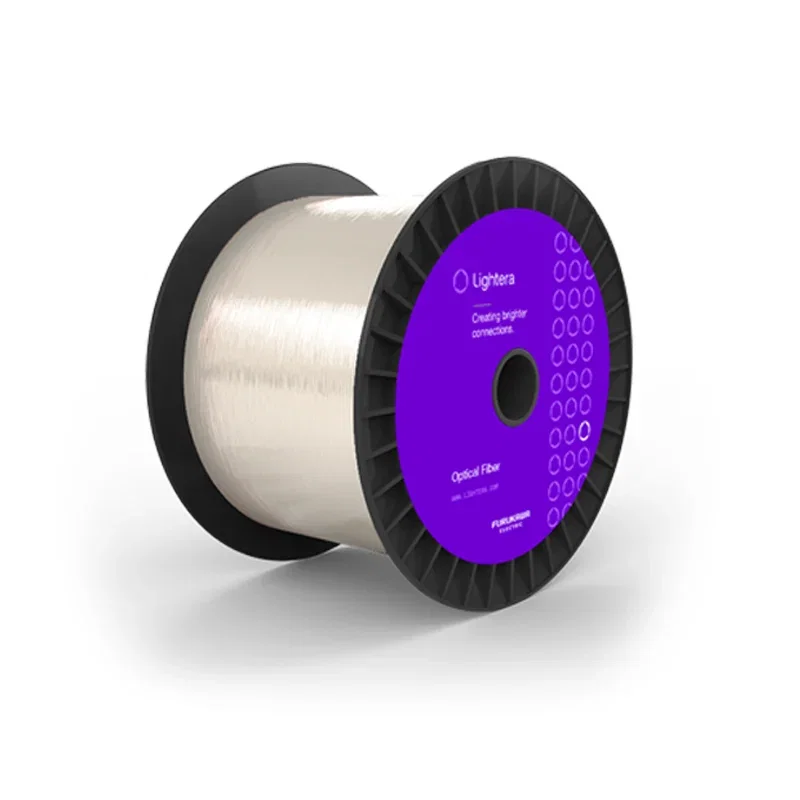

HCS® All Silica 365 µm 0.22 NA Step-Index High OH Optical Fibre
- Technologie
- Fibres spécialisées
- Partner
- Lightera (anciennement OFS)
La CF01493-42 est une fibre optique HCS® tout silice à grand cœur, conçue pour transmettre de manière fiable la lumière ultraviolette et visible. Son cœur en silice high-OH permet un transfert de puissance efficace sur tout le spectre, de l’UV élevé au visible, ce qui la rend particulièrement adaptée à l’éclairage, à la fluorescence, à la spectroscopie, aux capteurs et aux systèmes laser. Son cœur de 365 µm assure un débit lumineux élevé et facilite le couplage à partir de sources lumineuses de grande surface ou de forte puissance. Son ouverture numérique de 0,22 offre un équilibre entre une large acceptation de la lumière et une divergence maîtrisée du faisceau, pour des performances multimodes fiables. La construction tout silice contribue à un seuil d’endommagement élevé, aidant la fibre à supporter des puissances optiques intenses dans des environnements exigeants. Le revêtement HCS en fluoroacrylate et le buffer ETFE renforcent sa durabilité et sa robustesse à la manipulation. La fibre fonctionne de -65 °C à +125 °C, avec un revêtement en polyimide Pyrocoat® recommandé pour les environnements à température plus élevée. Au final, c’est une solution robuste pour les ingénieurs qui recherchent une fibre optique UV-visible à grand cœur pour une intégration industrielle, médicale ou scientifique.
Conçue pour assurer un transfert efficace de lumière UV et visible, la CF01493-42 associe un cœur de 365 µm, une ouverture numérique de 0,22 et une construction tout silice high-OH dans un format de fibre HCS® robuste. Elle convient parfaitement aux applications exigeantes telles que l’éclairage UV, la spectroscopie de fluorescence, l’analyse des rayonnements, les capteurs et la transmission laser à usage médical ou industriel.
Son grand cœur permet un débit lumineux élevé, tandis que sa conception multimode à saut d’indice facilite le couplage à partir de lampes, de LED et de lasers. Avec son revêtement HCS en fluoroacrylate durable, son buffer ETFE et sa plage de fonctionnement de -65 °C à +125 °C, cette fibre est conçue pour offrir une utilisation fiable dans des environnements sévères.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Cœur en silice high-OH : optimisé pour une transmission efficace dans la plage de longueurs d’onde UV et visible.
- Grand diamètre de cœur de 365 µm : assure un débit lumineux élevé et un couplage plus facile à partir de sources de grande surface ou de forte puissance.
- Construction optique tout silice : offre un seuil d’endommagement élevé pour les applications exigeantes de transmission de lumière UV et visible.
- Ouverture numérique de 0,22 : permet une large acceptation de la lumière avec une divergence maîtrisée pour des performances multimodes constantes.
- Large plage de température de fonctionnement : spécifiée de -65 °C à +125 °C pour les environnements industriels et scientifiques sévères.
- Revêtement HCS en fluoroacrylate avec buffer ETFE : offre une excellente protection mécanique, de la flexibilité et une bonne résistance à la manipulation.
- Résistance élevée à l’essai de preuve : testée à ≥ 100 kpsi pour une fiabilité mécanique éprouvée.
Téléchargements
pour HCS® All Silica 365 µm 0.22 NA Step-Index High OH Optical Fibre
HCS 365 µm All-Silica Step-Index Optical Fibre (High OH) – Datasheet
TéléchargerQu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | Value |
Product Description | 365 All Silica Step-Index |
Core Diameter | 365 ± 10 µm |
Cladding Diameter | 400 ± 10 µm |
Coating Diameter | 430 +5/−10 µm |
Buffer Diameter | 730 ± 30 µm |
Core/Clad Offset | ≤ 9 µm |
Crimp & Cleave Compatible | No |
Cladding Material | HCS fluoroacrylate |
Buffer Material | ETFE |
Standard Buffer Colour | Natural |
Type | Multimode Step-Index |
Numerical Aperture | 0.22 |
Attenuation @ 820 nm | ≤ 10 dB/km |
Water Content | High OH |
Operating Temperature | -65 °C to +125 °C |
Short-Term Bend Radius | ≥ 29 mm |
Long-Term Bend Radius | ≥ 47 mm |
Proof Test Level | ≥ 100 kpsi (0.689 GPa) |
Order by Part Number | CF01493-42 |
Product Description Code | HCG-M0365T |
Options | Buffer Colour, Buffer Diameter, Buffer Material, Cabling, Clad Diameter, Core Diameter, Connectorisation, Numerical Aperture, Metallisation, Proof Test |
FAQs
pour HCS® All Silica 365 µm 0.22 NA Step-Index High OH Optical Fibre
High OH signifie que la fibre présente une teneur élevée en ions hydroxyle dans son cœur en silice. Cela améliore la transmission dans la plage de longueurs d’onde ultraviolette et visible en réduisant les pertes d’absorption liées aux UV. Par conséquent, les fibres high-OH sont privilégiées pour des applications telles que l’éclairage UV, la fluorescence et la spectroscopie, tandis que les fibres low-OH sont généralement choisies pour les applications infrarouges.
Une ouverture numérique de 0,22 confère à la fibre un angle d’acceptation de la lumière modérément large, ce qui facilite le couplage de la lumière provenant de LED, de lampes et de lasers dans le cœur. Elle offre un équilibre pratique entre une collecte efficace de la lumière et une divergence maîtrisée du faisceau, favorisant des performances multimodes stables.
Oui. La construction tout silice offre un seuil d’endommagement élevé, et le grand cœur de 365 µm aide à répartir la puissance optique sur une surface plus importante. Cette fibre convient donc aux applications exigeantes de transmission de lumière UV et visible, à condition de respecter les recommandations d’installation et de manipulation, notamment en matière de rayon de courbure et de propreté de la face d’extrémité.
HCS® signifie Hard-Clad Silica. Dans cette conception, la fibre utilise un cœur en silice avec un revêtement polymère durable. Cette combinaison offre de solides performances optiques, une meilleure robustesse, une manipulation plus facile et une bonne compatibilité avec les environnements industriels et médicaux.
La construction standard avec buffer ETFE convient à des températures de fonctionnement allant jusqu’à +125 °C. Pour des conditions de température élevée plus sévères, le revêtement en polyimide Pyrocoat® est recommandé, car il offre une meilleure résistance thermique et aide à préserver les performances de la fibre là où un buffer polymère standard peut ne pas suffire.
Le rayon de courbure à court terme spécifié est de ≥ 29 mm, et le rayon de courbure à long terme est de ≥ 47 mm. En pratique, cela signifie que la fibre ne doit pas être courbée plus fortement que ces limites lors de l’installation ou du cheminement à long terme, afin d’éviter des pertes optiques excessives ou des contraintes mécaniques.
Cette fibre n’est pas conçue pour des méthodes de terminaison rapides par sertissage et clivage. Elle est généralement terminée à l’aide d’un procédé plus traditionnel de collage époxy et polissage avec un connecteur approprié. Cette approche permet d’obtenir une retenue mécanique fiable et de bonnes performances optiques.
Oui. Une version low-OH correspondante est généralement utilisée lorsqu’une transmission dans la plage du proche infrarouge est requise. Alors que cette version high-OH est optimisée pour les longueurs d’onde UV et visibles, l’alternative low-OH convient mieux à la transmission laser IR et aux applications associées.
