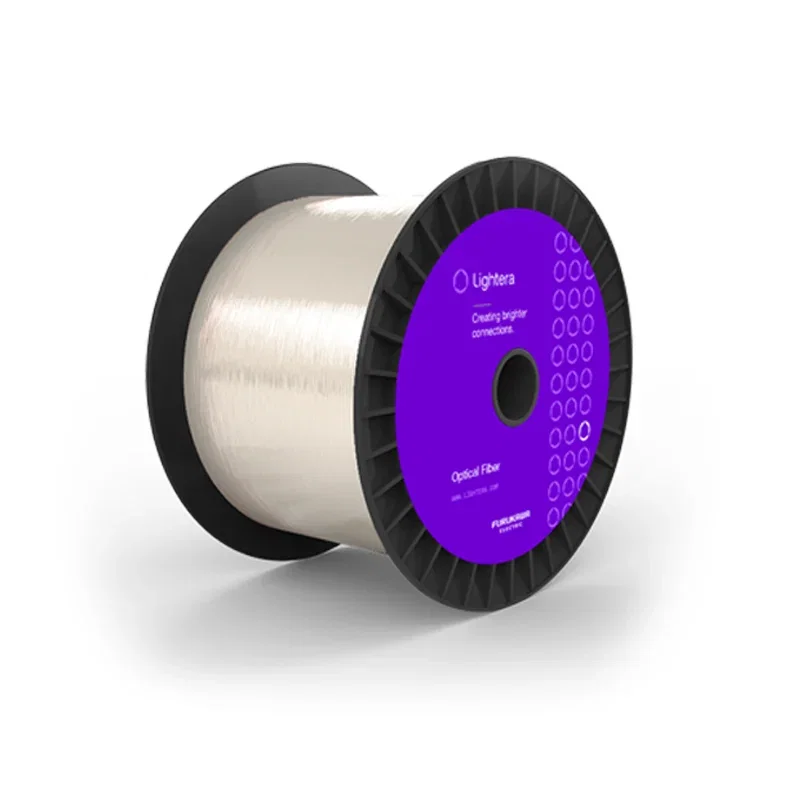

PYROCOAT Multi-mode Step-Index 200 µm Core Optical Fibre
- Technologie
- Câbles, connecteurs et assemblages
- Partner
- Lightera (anciennement OFS)
La fibre optique multimode à saut d’indice PYROCOAT 200 µm de la série CF04406 est conçue pour les systèmes optiques exigeants qui doivent fonctionner de manière fiable dans des conditions thermiques et environnementales extrêmes. Son cœur de 200 µm assure un couplage efficace et une transmission de forte puissance, ce qui la rend adaptée aux lasers, aux systèmes de spectroscopie et aux sources d’éclairage. Son cœur et sa gaine entièrement en silice offrent un seuil d’endommagement élevé et des performances optiques stables sur les longueurs d’onde UV, visibles et proche infrarouge. Le revêtement en polyimide PYROCOAT permet un fonctionnement continu jusqu’à 300 °C, avec des pointes de température de courte durée jusqu’à environ 400 °C. La gamme est disponible en versions High OH et Low OH afin d’optimiser la transmission pour les applications UV-visible ou proche infrarouge. Sa conception robuste et résistante aux produits chimiques convient également aux applications médicales, aérospatiales, industrielles, de détection et à d’autres environnements sévères.
La fibre optique PYROCOAT 200 µm de la série CF04406 est une fibre multimode à saut d’indice de spécialité conçue pour les applications dans lesquelles les fibres standard revêtues ne résistent pas. Sa construction entièrement en silice, son large cœur de 200 µm et son revêtement PYROCOAT en polyimide associent de larges performances spectrales à une excellente durabilité dans des environnements à haute température et chimiquement agressifs.
Disponible en versions High OH et Low OH, la gamme peut être choisie en fonction des besoins de transmission UV-visible ou proche infrarouge. Elle constitue ainsi un excellent choix pour le transport laser, la spectroscopie, l’instrumentation médicale, la détection aérospatiale et les systèmes industriels qui exigent des performances optiques fiables dans des conditions sévères.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Cœur et gaine entièrement en silice : seuil d’endommagement élevé et performances optiques stables pour les applications exigeantes de transmission de lumière.
- Large cœur de 200 µm : couplage de la lumière plus facile et transmission de puissance plus élevée que les alternatives à cœur plus petit.
- Ouverture numérique de 0,22 : large angle d’acceptance pour un couplage efficace avec les lasers, les Diode électroluminescente (LED) et d’autres sources.
- Revêtement PYROCOAT en polyimide : permet un fonctionnement continu jusqu’à 300 °C et une exposition brève jusqu’à 400 °C.
- Options High OH et Low OH : choisissez des performances optimisées pour les plages de longueurs d’onde UV-visible ou proche infrarouge.
- Conception biocompatible et résistante aux produits chimiques : adaptée aux usages médicaux, industriels et en environnements sévères.
- Résistance validée par proof-test : spécifiée à ≥ 100 kpsi (0.689 GPa) pour une fiabilité mécanique élevée.
- Options de personnalisation disponibles : notamment connectorisation, métallisation, modifications dimensionnelles, ajustement de l’ouverture numérique et options de proof-test.
Performances à haute température Conçue pour une utilisation continue de -65 °C à +300 °C, avec une exposition de courte durée jusqu’à +400 °C dans les environnements thermiques exigeants.
Large utilisation spectrale Disponible en High OH pour la transmission UV-visible et en Low OH pour une atténuation réduite dans le proche infrarouge.
Conçue pour l’intégration Prend en charge la connectorisation sur mesure, la métallisation et d’autres modifications de spécifications pour des assemblages optiques spécialisés.
Téléchargements
pour PYROCOAT Multi-mode Step-Index 200 µm Core Optical Fibre
PYROCOAT 200 µm Step-Index Optical Fibre – Datasheet
TéléchargerQu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Specification | High OH Variant (CF04406-03) | Low OH Variant (CF04406-13) |
|---|---|---|
Product Description | 200 µm PYROCOAT Step-Index | 200 µm Low OH PYROCOAT Step-Index |
Core Diameter | 200 ± 5 µm | 200 ± 5 µm |
Cladding Diameter | 220 ± 5 µm | 220 ± 5 µm |
Coating Diameter | 250 ± 5 µm | 250 ± 5 µm |
Coating Concentricity | ≥ 80% | ≥ 80% |
Crimp & Cleave Compatible | No | No |
Coating Material | PYROCOAT (Polyimide) | PYROCOAT (Polyimide) |
Fibre Type | Multimode Step-Index | Multimode Step-Index |
Numerical Aperture (NA) | 0.22 | 0.22 |
Attenuation | ≤ 10 dB/km @ 820 nm | ≤ 8 dB/km @ 850 nm |
Water Content | High OH | Low OH |
Operating Temperature | –65 °C to +300 °C | –65 °C to +300 °C |
Short-Term Temp. Excursion | Up to +400 °C (brief) | Up to +400 °C (brief) |
Min. Bend Radius (short-term) | ≥ 17 mm | ≥ 17 mm |
Min. Bend Radius (long-term) | ≥ 28 mm | ≥ 28 mm |
Proof Test Level | ≥ 100 kpsi (0.689 GPa) | ≥ 100 kpsi (0.689 GPa) |
Orderable Part Number | CF04406-03 | CF04406-13 |
Product Description Code | TCG-MA200H | TCL-MA200H |
Available Options | Clad Diameter; Core Diameter; Connectorisation; Metallisation; Numerical Aperture; Proof Test | Clad Diameter; Core Diameter; Connectorisation; Metallisation; Numerical Aperture; Proof Test |
Note | Polyimide-coated fibres (PYROCOAT) are proven to operate in environments up to ~300 °C (application-dependent performance). | Polyimide-coated fibres (PYROCOAT) are proven to operate in environments up to ~300 °C (application-dependent performance). |
FAQs
pour PYROCOAT Multi-mode Step-Index 200 µm Core Optical Fibre
La différence réside dans la teneur en hydroxyle (OH) de la silice. La version High OH est mieux adaptée à la transmission des UV et de la lumière visible, tandis que la version Low OH offre une atténuation plus faible dans la plage du proche infrarouge. En pratique, la version High OH est généralement choisie pour les applications UV-visible, tandis que la version Low OH est privilégiée pour les lasers IR et les systèmes optiques proche infrarouge.
Le revêtement PYROCOAT en polyimide est conçu pour une utilisation à haute température et en environnement sévère, là où les revêtements standards se dégraderaient. Il permet un fonctionnement continu jusqu’à 300 °C et une exposition de courte durée jusqu’à environ 400 °C, tout en offrant une bonne résistance chimique. Il convient donc aux applications aérospatiales, industrielles, médicales et de détection qui dépasseraient les limites des fibres revêtues conventionnelles.
Cette fibre est spécifiée pour un fonctionnement continu de -65 °C à +300 °C. Elle peut également supporter de brèves pointes de température jusqu’à environ +400 °C. Les performances réelles dépendent de l’application et de la durée d’exposition, mais sa conception vise une utilisation fiable dans des environnements thermiques extrêmes.
Pour une installation fiable à long terme, le rayon de courbure minimal recommandé est de 28 mm. Pour la manipulation ou l’installation à court terme, elle peut tolérer des courbures jusqu’à un rayon d’environ 17 mm. Le respect de ces limites permet de minimiser les pertes optiques et les contraintes mécaniques.
Cette fibre n’est pas compatible avec les méthodes crimp-and-cleave et ne peut donc pas utiliser les méthodes de terminaison rapide les plus simples. Elle peut toutefois être terminée à l’aide de techniques appropriées d’encollage époxy et de polissage, de férules ou d’assemblages préparés professionnellement. La connectorisation est également proposée en option sur mesure pour faciliter l’intégration dans les systèmes finis.
Les applications typiques incluent les lasers médicaux et l’éclairage, le transport laser industriel, la spectroscopie et la détection, les systèmes aérospatiaux et de défense, ainsi que la surveillance dans les secteurs du pétrole, du gaz ou de l’énergie. Elle est particulièrement adaptée aux applications qui exigent une puissance optique élevée, une large couverture spectrale et une forte résistance thermique.
Oui. La série CF04406 offre des options de personnalisation comprenant des diamètres alternatifs de cœur ou de gaine, la connectorisation, la métallisation, l’ajustement de l’ouverture numérique et différents niveaux de proof-test. Cette flexibilité permet d’adapter la fibre à des exigences spécifiques d’intégration, d’environnement ou de performance.
