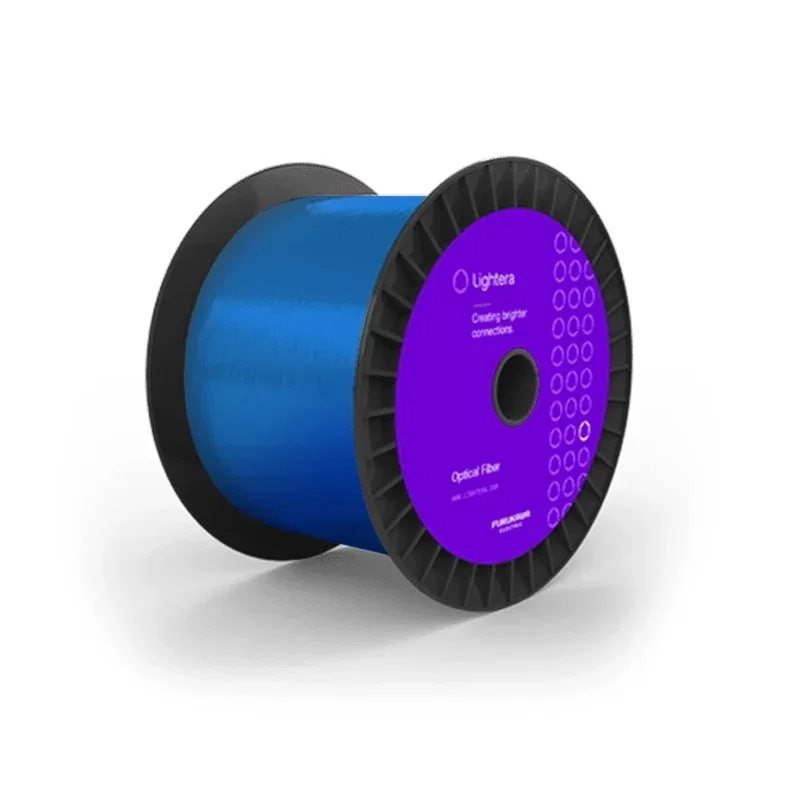

HCXtreme® Multi-mode Step-Index 550 µm Core Optical Fibre
- Technologie
- Câbles, connecteurs et assemblages
- Partner
- Lightera (anciennement OFS)
La fibre optique HCXtreme 550-22 est une fibre multimode de spécialité conçue pour l’acheminement de lasers de forte puissance dans des environnements contraignants. Son cœur de 550 µm permet un couplage efficace de faisceaux laser puissants et une transmission élevée de l’énergie optique. Sa structure cœur/gaine entièrement en silice est associée à un revêtement en fluoroacrylate HCS® rigide, qui lui confère une grande résistance mécanique et une bonne tenue à la fatigue de flexion.
Un revêtement tampon extérieur bleu en ETFE apporte une protection durable, une large tolérance en température et une biocompatibilité adaptée aux applications médicales. La fibre est conçue pour maintenir une transmission fiable, même sous des courbures très serrées en utilisation. Sa composition en silice low-OH contribue à minimiser l’absorption dans le proche infrarouge jusqu’à environ 2100 nm. Elle convient ainsi à l’acheminement du laser sur des longueurs d’onde visibles comme infrarouges. Parmi ses applications typiques figurent les systèmes laser médicaux et les équipements industriels tels que les machines de soudage et de découpe laser.
La HCXtreme 550-22 est une fibre optique multimode à saut d’indice à large cœur, développée pour un acheminement fiable de lasers de forte puissance dans les applications où la durabilité, la résistance à la flexion et les performances optiques sont essentielles. Sa conception associe une structure cœur/gaine en silice pure à une gaine polymère dure HCS® et à un revêtement tampon bleu en ETFE, ce qui confère à la fibre une forte robustesse mécanique et une excellente aptitude au routage compact dans les systèmes médicaux et industriels.
Avec une ouverture numérique de 0,22, de la silice low-OH et une large plage d’utilisation, du visible au proche infrarouge, cette fibre convient parfaitement aux tâches exigeantes de transmission laser, où un couplage efficace et une manipulation fiable sont indispensables.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Large cœur de 550 µm – Prend en charge l’acheminement de fortes puissances laser et facilite l’alignement de la source en captant davantage de lumière.
- Cœur entièrement en silice avec gaine polymère HCS® – Associe une transmission optique élevée à une meilleure durabilité mécanique et à une résistance accrue à la fatigue.
- Revêtement tampon bleu en ETFE – Assure une protection extérieure robuste, prend en charge une large plage de températures de fonctionnement et offre une biocompatibilité adaptée aux dispositifs médicaux.
- Tolérance élevée à la flexion – Conçue pour rester fiable dans les systèmes à routage serré et dans des conditions de manipulation exigeantes.
- Ouverture numérique de 0,22 – Offre un angle d’acceptation large pour un couplage laser efficace et pratique.
- Composition en silice low-OH – Réduit l’atténuation dans le proche infrarouge et prend en charge des longueurs d’onde jusqu’à environ 2,1 µm.
- Options personnalisables – Disponible avec différentes configurations de connecteurs, de câblage, de revêtements, de dimensions et de couleurs de tampon pour répondre aux exigences propres à chaque application.
Téléchargements
pour HCXtreme® Multi-mode Step-Index 550 µm Core Optical Fibre
HCXtreme 550-22 Optical Fibre Datasheet
TéléchargerQu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | Value |
Core Diameter | 550 ± 12 µm |
Cladding Diameter | 600 ± 10 µm |
Hard Coating Diameter | 630 ± 10 µm |
Buffer Diameter | 750 ± 30 µm |
Clad/Coating Offset | ≤ 9 µm |
Crimp & Cleave Compatible | No |
Buffer Material | ETFE (blue) |
Standard Buffer Colour | Blue |
Coating Material | HCS® fluoroacrylate |
Type | Multimode Step-Index |
Numerical Aperture (NA) | 0.22 |
Attenuation @ 850 nm | ≤ 10 dB/km |
Water Content | Low OH |
Operating Temperature | –65 °C to +125 °C |
Short-Term Bend Radius | ≥ 58 mm |
Long-Term Bend Radius | ≥ 94 mm |
Proof Test Level | ≥ 100 kpsi (0.689 GPa) |
Order by Part Number | F18941 |
Product Description Code | 550-22 HCXtreme |
Options | Cabling, Carbon Coating, Clad Diameter, Connectorization, Core Diameter, Low Bioburden Packaging, Metalization, Numerical Aperture, Buffer Colors, Proof Test |
FAQs
pour HCXtreme® Multi-mode Step-Index 550 µm Core Optical Fibre
Grâce à son revêtement spécial, la fibre HCXtreme 550-22 peut supporter des courbures très serrées en utilisation tout en transmettant la puissance laser de manière fiable. Lors des essais, elle a continué à fonctionner avec un rayon de courbure d’environ 2,5 mm sans se rompre. Pour maximiser la durée de vie, il convient néanmoins de respecter, dans les applications installées, les valeurs publiées dans les spécifications, notamment un rayon de courbure à court terme d’au moins 58 mm.
Cette fibre présente une ouverture numérique nominale de 0,22. Une ON de 0,22 donne à la fibre un angle d’acceptation relativement large, ce qui facilite le couplage efficace de la lumière laser dans le cœur. En pratique, cela contribue à réduire la sensibilité à la divergence du faisceau et aux légers défauts d’alignement.
La HCXtreme 550-22 utilise de la silice low-OH, ce qui lui permet de transmettre, avec une faible absorption, des longueurs d’onde allant du visible au proche infrarouge. Elle convient aux longueurs d’onde laser courantes telles que 808 nm, 1064 nm et jusqu’à environ 2100 nm, ce qui la rend adaptée à une large gamme de systèmes laser médicaux et industriels.
Oui. La fibre est conçue avec des matériaux adaptés aux environnements médicaux, notamment un revêtement tampon bleu en ETFE biocompatible. Elle est destinée aux applications médicales d’acheminement laser et peut supporter des procédés de stérilisation courants tels que l’oxyde d’éthylène (EtO) ainsi qu’une exposition limitée à la stérilisation à la vapeur, même si les cycles répétés à haute température doivent être évalués dans l’application finale.
En raison de son large cœur et de sa gaine polymère rigide, cette fibre est généralement terminée à l’aide de connecteurs spécialisés pour forte puissance et grand cœur, tels que les modèles SMA 905/906 ou des solutions compatibles similaires. La terminaison consiste généralement à fixer la fibre dans une férule, puis à préparer la face d’extrémité par coupe ou polissage, plutôt qu’à utiliser des méthodes de connectique de type télécom.
À 850 nm, l’atténuation spécifiée est de ≤ 10 dB/km. Dans de nombreuses applications d’acheminement de forte puissance, les longueurs de fibre sont relativement courtes ; la perte de transmission réelle est donc généralement très faible. La composition low-OH favorise également une transmission efficace à des longueurs d’onde infrarouges plus élevées.
