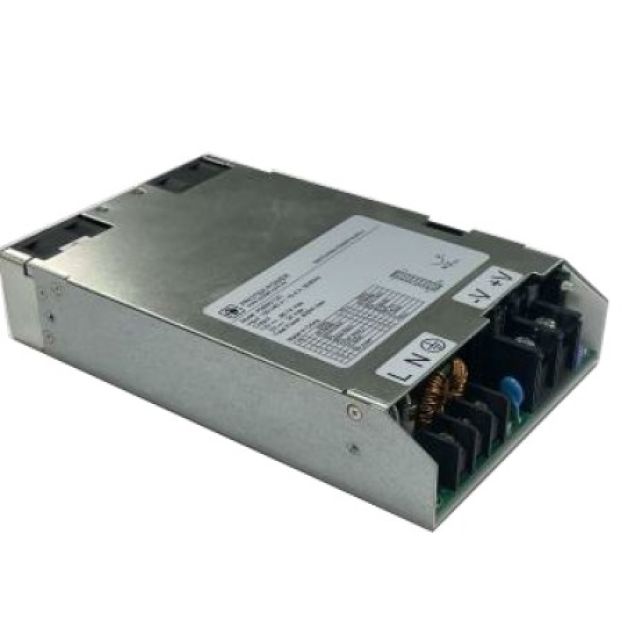

PM800 – Alimentation médicale open frame 800 W
- Technologie
- Alimentations open frame / U-frame
- Partner
- FSP Protek
Le PM800 est une alimentation à découpage AC-DC de 800 W conçue pour être intégrée dans des équipements médicaux et ITE. Elle délivre 800 W en continu, avec une capacité de crête de 1000 W pour des charges de courte durée dans les conditions de fonctionnement spécifiées. Sept modèles à sortie fixe couvrent des tensions de 12 V à 54 V, ce qui permet aux ingénieurs de choisir la combinaison tension/courant requise. L’ensemble open frame intègre un châssis de support qui contribue également à la dissipation thermique et mesure environ 127 × 209,6 × 40,6 mm. L’isolation de classe BF, un courant de contact jusqu’à 100 µA et un courant de fuite à la terre jusqu’à 500 µA prennent en charge les applications soumises à des exigences définies de protection du patient, sous réserve de l’évaluation finale de l’équipement. Les fonctions PFD, PS ON et remote sense fournissent des interfaces de commande et de surveillance pour l’intégration système. Des configurations PMBus et de partage de courant en option sont disponibles lorsqu’une surveillance numérique ou un fonctionnement en parallèle est requis.
Le PM800 est une alimentation AC-DC open frame conçue pour les applications médicales et ITE qui exigent une puissance de sortie continue élevée dans un format compact avec châssis de support. Il propose sept options de sortie fixe de 12 V à 54 V, ainsi que des fonctions d’intégration telles que le remote sense, les signaux PFD et PS ON, et une ligne de veille 5 V. La communication PMBus et la fonction de partage de courant en option étendent la plateforme aux architectures d’alimentation supervisées, redondantes ou parallèles.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Puissance de sortie continue de 800 W – Prend en charge des charges élevées en continu dans les conditions thermiques et d’entrée spécifiées.
- Capacité de crête de 1000 W – Absorbe des pics de charge de courte durée de moins de 10 secondes avec un cycle de service de 10 % et une puissance moyenne inférieure à 800 W.
- Sélection de sorties de 12 V à 54 V – Propose sept combinaisons de tension et de courant pour différentes architectures système.
- Plage d’entrée de 80 à 264 VAC – Convient aux équipements destinés à fonctionner sur différents réseaux électriques.
- Isolation de classe BF – Peut convenir aux équipements médicaux nécessitant une isolation de protection patient définie.
- Faible courant de fuite et courant de contact – Valeurs maximales de 500 µA de courant de fuite à la terre et de 100 µA de courant de contact à 264 VAC et 63 Hz.
- Jusqu’à 94 % de rendement typique – Contribue à limiter les pertes de conversion selon le modèle sélectionné et la tension d’entrée.
- Facteur de puissance typique de 0,98 – Favorise des caractéristiques de courant d’entrée maîtrisées.
- Fonctionnement jusqu’à 5 000 mètres – Permet une utilisation dans des équipements destinés à des sites en altitude.
- Compensation remote sense – Compense les chutes de tension dans les câbles jusqu’à 0,5 V.
- Signaux PFD et PS ON – Prennent en charge la surveillance de perte d’entrée et le contrôle de sortie au niveau TTL.
- Sortie de veille 5 V – Alimente des circuits auxiliaires avec jusqu’à 2 A disponibles.
- Consommation en veille inférieure à 1 W – Valeur applicable lorsque la sortie de veille fonctionne à 5 V et 100 mA.
- Interface PMBus en option – Permet la configuration numérique, la surveillance et le signalement des défauts.
- Partage de courant en option avec OR-ing FET – Prend en charge des architectures d’alimentation parallèles et redondantes lorsqu’elles sont correctement configurées.
- Protection contre les courts-circuits avec verrouillage – Protège la sortie en cas de court-circuit persistant.
- Émissions conduites et rayonnées de classe B – Répond aux exigences d’émission de classe B des normes EN55011 et EN55032.
Téléchargements
pour PM800 - Alimentation médicale open frame 800 W
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Specification | PM800-12C | PM800-13C | PM800-14C | PM800-16C | PM800-17C | PM800-18C | PM800-19C |
|---|---|---|---|---|---|---|---|
Nominal output | 12 V | 15 V | 24 V | 30 V | 36 V | 48 V | 54 V |
Minimum load | 0 A | 0 A | 0 A | 0 A | 0 A | 0 A | 0 A |
Maximum current | 66.67 A | 53.34 A | 33.34 A | 26.67 A | 22.23 A | 16.67 A | 14.82 A |
Peak current | 83.34 A | 66.67 A | 41.67 A | 33.34 A | 27.78 A | 20.84 A | 18.52 A |
Output tolerance | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
Ripple and noise | 120 mV | 150 mV | 240 mV | 300 mV | 360 mV | 480 mV | 480 mV |
Continuous/peak power | 800/1000 W | 800/1000 W | 800/1000 W | 800/1000 W | 800/1000 W | 800/1000 W | 800/1000 W |
Typical efficiency at 115/230 VAC | 90/92% | 90/92% | 91/93% | 91/93% | 92/94% | 92/94% | 92/94% |
| Specification | Value |
|---|---|
Power supply technology | AC-DC switching power supply |
Continuous output power | 800 W |
Peak output power | 1000 W under the specified peak-load conditions |
Input voltage | 80–264 VAC |
Input derating | 100% at 90 VAC, 90% at 85 VAC and 80% at 80 VAC |
Input frequency | 47–63 Hz; 400 Hz at 115 VAC |
Input current | 7.8 A RMS at 115 VAC; 4.1 A RMS at 230 VAC |
Power factor | 0.98 typical |
Earth leakage current | 500 µA maximum at 264 VAC and 63 Hz |
Touch current | 100 µA maximum at 264 VAC and 63 Hz |
Minimum efficiency | 90% on all models |
Switching frequency | 50 kHz typical |
Auxiliary standby output | 5 V, 2 A maximum |
Standby consumption | Less than 1 W at a 5 V/100 mA standby load |
Ripple and noise | 1% peak-to-peak maximum |
Remote-sense compensation | Up to 0.5 V cable-loss compensation |
Line regulation | ±0.5% maximum at full load |
Temperature coefficient | ±0.04%/°C maximum for all outputs |
Transient response | Maximum 4% excursion, recovering to within 1% of the final value within 500 µs after a 25% step-load change |
Overvoltage protection | 112–140% of nominal output voltage |
Overcurrent protection | Output protected under short-circuit conditions; latched operation stated |
Turn-on delay | 3 seconds maximum at 100 VAC |
Hold-up time | 20 ms minimum at 110 VAC |
Inrush current | 25 A at 115 VAC or 50 A at 230 VAC, at 25°C cold start |
Input-to-output withstand voltage | 4000 VAC, 2 MOPP |
Input-to-ground withstand voltage | 1500 VAC, 1 MOPP |
Output-to-ground withstand voltage | 1500 VAC |
MTBF | 100,000 hours at full load and 25°C ambient, calculated to MIL-HDBK-217F |
Operating temperature | −20°C to +70°C |
Storage temperature | −40°C to +85°C |
Relative humidity | 5–95%, non-condensing |
Temperature derating | 100% at +50°C, reducing linearly to 50% at +70°C |
Maximum operating altitude | 5,000 m |
Dimensions | 5 × 8.25 × 1.6 in; approximately 127 × 209.6 × 40.6 mm |
Approximate weight | 1.5 kg |
Fixing-screw penetration | 4 mm maximum from the outer chassis surface |
Insulation classification | BF class |
Markings shown | CE and RoHS |
Safety approval status | UL/CSA/TÜV 60601-1 and UL/CSA 62368-1 were identified as certification applications planned for Q1 2026; completion is not confirmed |
| Standard or Test | Performance |
|---|---|
EN55011/EN55032 | Class B conducted and Class B radiated emissions |
EN61000-3-2 | Harmonic distortion, Classes A and D |
EN61000-3-3 | Line flicker |
EN60601-1-2 and EN55035 | Listed EMC immunity standards |
EN61000-4-2 | ±15 kV air and ±8 kV contact ESD |
EN61000-4-3 | 9–28 V/m radiated immunity |
EN61000-4-4 | ±2 kV fast transient/burst |
EN61000-4-5 | ±1 kV differential and ±2 kV common-mode surge |
EN61000-4-6 | 10 Vrms conducted immunity |
EN61000-4-8 | 30 A/m magnetic-field immunity |
EN61000-4-11 | 30% voltage reduction for 500 ms and 100% reduction for 10 ms |
| Interface | Function |
|---|---|
PFD | TTL high during normal operation and TTL low after loss of input power; changes at least 1 ms before V1 falls 5% below nominal |
PFD recovery delay | Minimum 100 ms after V1 returns within regulation |
PS ON | TTL low turns on the output |
Remote sense | Compensates for up to 0.5 V of distribution loss |
SCL and SDA | Optional PMBus communication signals |
Current_Share_V | Optional current-sharing interface |
PDB_FAIL, A0, A1, PS_ALERT and PSKILL | Signals provided for redundancy and addressing functions |
| Suffix appended to the model number | Function |
|---|---|
-P | PMBus interface |
-C | Current-sharing function |
-CP | PMBus interface and current sharing |
| Connector | Pin | Function |
|---|---|---|
P1 | 1 | Live |
P1 | 2 | Neutral |
P1 | 3 | Ground |
P2 | 1 | V1 return |
P2 | 2 | +V1 |
P3 | 1 | +5 V standby |
P3 | 2 | +5 V standby |
P3 | 3 | Common return |
P3 | 4 | Common return |
P3 | 5 | SCL |
P3 | 6 | SDA |
P3 | 7 | Common return |
P3 | 8 | +5 V standby |
P3 | 9 | PFD |
P3 | 10 | PS ON |
P3 | 11 | Current_Share_V |
P3 | 12 | PDB_FAIL |
P3 | 13 | +V1 sense |
P3 | 14 | −V1 sense |
P3 | 15 | A0 |
P3 | 16 | A1 |
P3 | 17 | PS_ALERT |
P3 | 18 | PSKILL |
| Connector | Type |
|---|---|
AC input P1 | Dinkle DT-65-C01W-3 terminal with nickel-plated M4 screws |
DC output P2 | Dinkle 0166-8002C with nickel-plated M5 screw |
Signal and auxiliary output P3 | Molex 51110-1851 with locking ramp |
FAQs
pour PM800 – Alimentation médicale open frame 800 W
La série propose des sorties fixes de 12 V, 15 V, 24 V, 30 V, 36 V, 48 V et 54 V. Le courant continu maximal va de 66,67 A pour le modèle 12 V à 14,82 A pour le modèle 54 V.
La valeur de 1000 W correspond à une puissance de crête de courte durée. Le fonctionnement en crête est limité à moins de 10 secondes avec un cycle de service de 10 %, tandis que la puissance de sortie moyenne doit rester inférieure à 800 W.
Une réduction de puissance s’applique en dessous de 90 VAC. La puissance de sortie disponible est de 100 % à 90 VAC, de 90 % à 85 VAC et de 80 % à 80 VAC.
La puissance nominale complète est disponible jusqu’à une température ambiante de +50 °C dans les conditions de fonctionnement indiquées. La puissance de sortie doit ensuite être réduite linéairement jusqu’à 50 % à +70 °C, et la conception de l’équipement final doit prévoir un flux d’air et une gestion thermique adaptés.
Aucune exigence fixe de débit d’air n’est spécifiée. Les informations thermiques couvrent à la fois les conditions de refroidissement par convection et par air forcé ; la méthode de refroidissement requise doit donc être déterminée par des essais dans le boîtier final, en tenant compte de la courbe de réduction thermique.
La fonction remote sense compense les pertes de tension dans les câbles d’alimentation ou les conducteurs de distribution. La compensation autorisée va jusqu’à 0,5 V, ce qui aide à maintenir la tension requise au niveau de la charge lorsque le câblage est correctement réalisé.
Les interfaces standard comprennent PFD pour l’indication de perte d’entrée et PS ON pour l’activation de la sortie commandée en TTL. Des configurations optionnelles peuvent ajouter la communication PMBus, le partage de courant et des signaux liés à la redondance.
Ajoutez -P pour PMBus, -C pour le partage de courant ou -CP pour les deux fonctions. Par exemple, un modèle PM800-14C avec ces deux options devient PM800-14C-CP.
L’isolation BF, les valeurs de courant de fuite et la tension de tenue entrée-sortie de 2 MOPP sont définies. Les certifications UL/CSA/TÜV 60601-1 et UL/CSA 62368-1 étaient indiquées comme demandes de certification prévues pour le 1er trimestre 2026, mais leur obtention n’est pas confirmée ; il convient donc de vérifier les preuves d’homologation actuellement disponibles avant toute intégration dans une conception.
