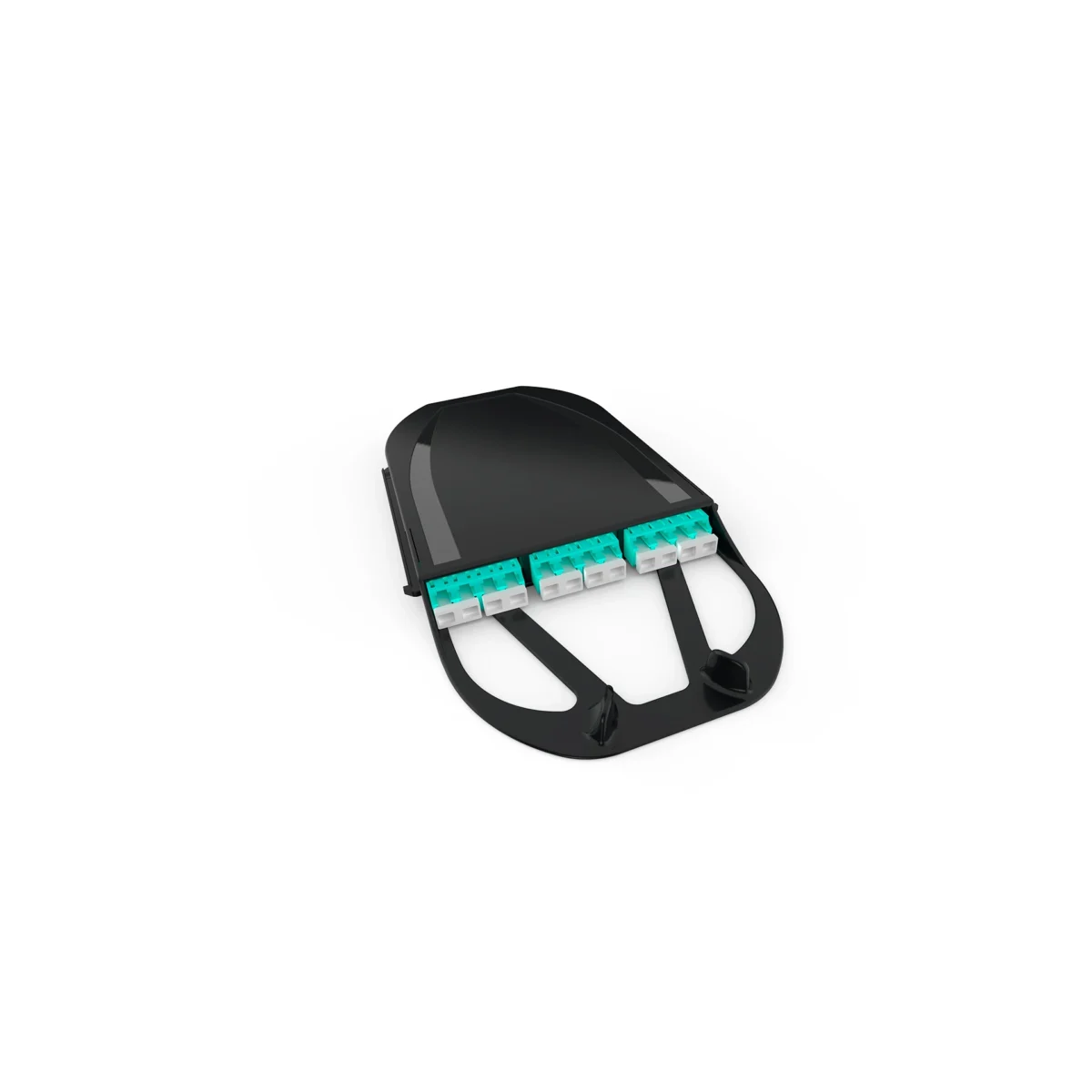

Cassette Modular HDX 12 Fibres (MPO/MTP – LC)

Les cassettes de type A ont un câblage interne direct, ce qui signifie que la fibre 1 au niveau du MPO va vers le premier port LC, la fibre 2 vers le deuxième, et ainsi de suite (en conservant le même ordre). Les cassettes de type B ont un câblage par paires inversées : elles inversent l’ordre des fibres en interne (la fibre 1 au niveau du MPO va vers le dernier port LC, etc.). En pratique, les types A et B sont utilisés par paires pour garantir que les voies d’émission et de réception s’alignent correctement dans les liaisons à plusieurs cassettes. Les modules HDX sont codés par couleur pour une identification facile : un boîtier de cassette noir indique généralement une orientation droite (type A ou type B Straight), tandis qu’un boîtier blanc désigne une cassette à orientation inversée. En outre, l’adaptateur MPO d’un module de type A est noir, contre gris sur les modules de type B, afin d’indiquer le type de polarité. Les installateurs peuvent ainsi vérifier visuellement qu’ils utilisent le bon type de cassette afin de maintenir une polarité de fibre correcte.

Oui. La cassette HDX 12F est disponible en versions multimode OM4 ainsi qu’en versions monomode OS2. Le modèle multimode utilise une fibre OM4 et comporte généralement des adaptateurs LC aqua ou beiges (polissage UPC), adaptés aux liaisons courte distance à large bande passante (par exemple au sein d’un centre de données). Les modèles monomodes utilisent une fibre OS2 (G.652.D) et sont livrés, selon la variante, soit avec des adaptateurs LC/UPC bleus, soit avec des adaptateurs LC/APC verts – ceux-ci sont destinés aux liaisons de plus longue distance et présentent une faible perte optique. Les deux types ont les mêmes dimensions physiques et la même interface MPO-LC, ils s’installent donc de la même manière. Veillez à choisir la cassette adaptée à votre type de câble et aux exigences de votre réseau (par exemple, OM4 pour des liaisons 10/40G à 850 nm basées sur VCSEL, ou OS2 pour des liaisons longue distance à 1310 nm/1550 nm).

Vous aurez besoin d’un câble trunk MPO/MTP à 12 fibres avec un connecteur MPO mâle (broches saillantes) pour l’accoupler au port MPO femelle de la cassette. Le MPO arrière de la cassette est sans broches (femelle) ; le câble correspondant doit donc fournir des broches de guidage afin de garantir un alignement correct. Faites également attention à la polarité du câble MPO. Par exemple, si vous utilisez des cassettes de type B aux deux extrémités, vous utiliserez généralement un cordon de brassage MPO de type B (paires inversées). Si vous raccordez une cassette de type A à une cassette de type B, un câble MPO de type A (liaison directe) peut être nécessaire sur l’un des segments de la liaison. En bref, utilisez un câble MPO de haute qualité, de longueur appropriée, correspondant au type de fibre (OM4 ou OS2) et présentant la configuration de broches correcte pour le type de cassette déployé. Cela garantira que les 12 fibres relient les canaux d’émission/réception prévus entre vos équipements.

La cassette est conçue comme un composant passif à faible perte. En pratique, la perte d’insertion typique d’une cassette MPO-LC est d’environ 0,5 dB ou moins par canal de fibre. Cette valeur inclut la perte d’une paire de connecteurs MPO accouplés ainsi que de plusieurs connexions LC à l’intérieur du module. La perte exacte peut varier légèrement selon la variante de cassette (et selon que des connecteurs MPO standard ou « low-loss » sont utilisés), mais elle reste généralement bien dans les limites des normes du secteur pour la connectivité multifibre. L’utilisation de cordons de brassage de bonne qualité et le maintien de la propreté des connecteurs contribueront à garantir que la perte reste faible. Consultez toujours la fiche technique officielle pour connaître les spécifications précises, mais en règle générale, la perte ajoutée par la cassette HDX est minime et n’aura pas d’impact significatif sur votre budget de liaison dans les déploiements typiques à courte distance.

Les cassettes HDX 12F sont conçues pour être installées dans des panneaux de brassage haute densité compatibles ou dans des cadres de distribution optique (ODF). En règle générale, le fabricant propose des boîtiers (par exemple, un châssis rackable 1U ou 3U) pouvant accueillir un certain nombre de modules cassette côte à côte. Dans de nombreuses conceptions, un panneau 1U peut recevoir 3 ou 4 cassettes HDX, et des boîtiers plus grands peuvent en contenir davantage (le nombre exact dépend du modèle de panneau et de la largeur de la cassette). Pour l’installation, il suffit d’insérer la cassette par l’avant du panneau et de la fixer : les ports LC sont alors accessibles à l’avant et la connexion MPO se trouve à l’arrière, à l’intérieur du panneau. Le résultat est un système de brassage fibre très propre et modulaire : vous pouvez équiper le cadre avec autant de cassettes que nécessaire, puis en ajouter d’autres ultérieurement à mesure que votre réseau se développe. Si vous disposez déjà d’un ODF standard ou d’un boîtier existant, vérifiez ses spécifications pour voir s’il accepte les cassettes au format HDX (modules de 99 mm de largeur). Il est recommandé d’utiliser les panneaux de brassage ou châssis de la série HDX correspondants afin de garantir un ajustement parfait et un support adéquat des modules.

Non – ce produit est destiné à une utilisation en intérieur uniquement. La cassette et ses composants ne sont ni résistants aux intempéries ni étanches à l’humidité. Des environnements intérieurs « non agressifs » (comme des bureaux, laboratoires, centres de données ou locaux télécoms) sont idéaux. Cela signifie un emplacement sans poussière excessive, humidité élevée, vapeurs chimiques ni températures extrêmes. Dans de tels environnements, la cassette peut fonctionner de manière fiable sur le long terme. Si vous devez déployer des connexions fibre en extérieur ou dans des zones industrielles, vous devrez placer cette cassette dans un boîtier extérieur correctement homologué ou utiliser des solutions spécialement conçues pour les conditions extérieures/environnements sévères (comme des connecteurs étanches ou des boîtiers d’épissure). En résumé, considérez la cassette HDX 12F comme un composant exclusivement destiné à l’intérieur pour obtenir les meilleurs résultats.

Pas de manière significative. La cassette elle-même est passive et n’ajoute qu’une faible perte d’insertion (généralement bien inférieure à 1 dB). Tant que votre budget global de pertes de liaison n’est pas dépassé, la présence de la cassette ne réduira pas sensiblement la distance atteignable. La distance maximale de liaison est principalement déterminée par votre type de fibre et les optiques de transceiver utilisées, plutôt que par la cassette. Par exemple, avec une fibre OM4 multimode, les signaux 40 GbE peuvent atteindre environ 100 à 150 mètres, qu’une cassette soit présente ou non sur la liaison ; avec une fibre OS2 single-mode, les liaisons peuvent s’étendre sur plusieurs kilomètres avec des lasers appropriés. La faible perte de la cassette vous permet donc de rester proche de ces limites de distance. Il est toujours recommandé d’inclure la perte d’insertion de la cassette dans le calcul de votre budget de liaison, mais si le système est correctement conçu, votre réseau respectera les exigences de distance avec la cassette installée.
