Die Extended Area Low Temperature Blackbody Systeme von SBIR sind für Anwendungen ausgelegt, die großflächige, gleichmäßige IR-Quellen bei niedrigen und unter Umgebungstemperatur liegenden Temperaturen erfordern. Diese Systeme liefern über große Aperturen eine stabile, hochhomogene Strahlung und eignen sich damit ideal für die Kalibrierung von Weitwinkel-Sensoren und für Umwelttests. Mit integrierten Funktionen wie Trockengasspülung und erweiterten Temperaturbereichen sind diese Systeme für anspruchsvolle Labor- und Umwelttestbedingungen optimiert.
Dieses Blackbody System erreicht in einer nicht kontrollierten Laborumgebung Temperaturen bis hinunter zu -40 °C. Ein Umlaufkühlbad kühlt das Blackbody, um die Blackbody-Oberfläche präzise auf den gewünschten Sollwert zu regeln.

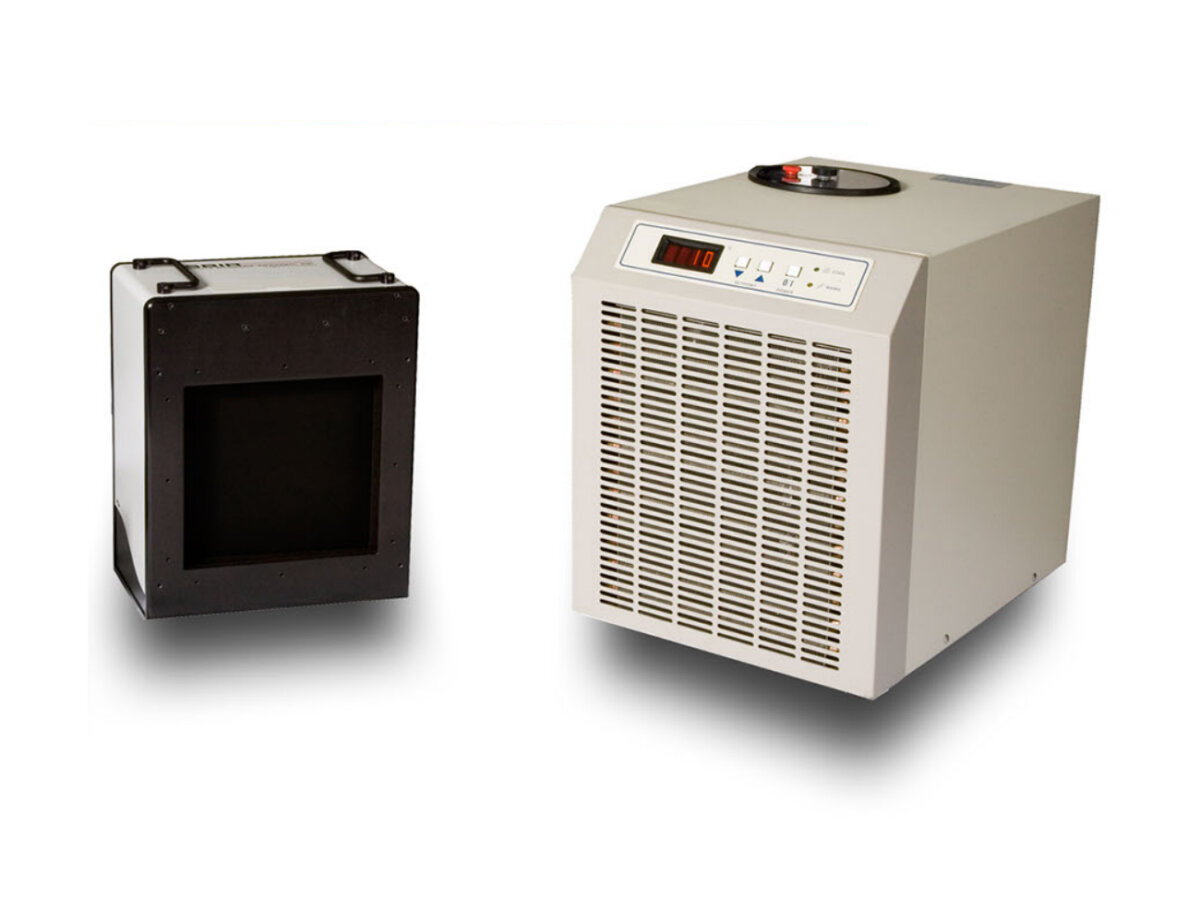

Die EXLT-Serie besteht aus: einem Blackbody, einem Kühlbad, einem Temperaturregler, Kabeln und Schläuchen. Das System ist einfach zu bedienen und erfordert nur minimalen Wartungsaufwand.
Die iProbe von SBIR ist ein unabhängig vom Blackbody System kalibrierter Temperatursensor. Für die Rekalibrierung des Systems müssen Sie lediglich die Sonde gegen eine kürzlich kalibrierte austauschen.
Die optionale ultraschwarze Oberflächenbeschichtung VANTABlack®-S kann auf die Quellplatte aufgebracht werden und sorgt bei einem Flachplatten-Blackbody System für eine Emissivität mit hoher Leistungsfähigkeit.
- Großflächige, gleichmäßige IR-Abstrahlung für Systeme mit weitem FOV
- Erweiterter Niedrigtemperaturbetrieb bis -40 °C
- Hohe Stabilität und Emissivität über große Aperturen
- Entwickelt für Umwelttests und Prüfungen in Testkammern
Eigenschaften
- Emission über große Flächen – Große Aperturen liefern eine gleichmäßige IR-Strahlung für Weitfeld-Bildgebungssysteme.
- Niedrigtemperaturfähigkeit – Unterstützt den Betrieb von -40 °C bis +175 °C.
- Trockengasspülsystem – Verhindert Kondensation und sorgt bei niedrigen Temperaturen für einen stabilen Betrieb.
- Hochhomogene Strahlung – Gewährleistet eine konsistente radiometrische Leistung über die gesamte abstrahlende Oberfläche.
- Breitband-IR-Leistung – Geeignet für MWIR- und LWIR-Anwendungen.
- Flexible Systemintegration – Lässt sich einfach an automatisierte EO-Prüfsysteme anbinden.
- Optionale Beschichtungen mit hoher Emissivität – Verbessern die Leistung für Präzisionskalibrierungen.
- Robustes Umgebungsdesign – Ideal für Anwendungen in Testkammern und im Feldeinsatz.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Model Variant | Aperture Size | Temperature Range | Emissivity | Key Feature | Notes |
|---|---|---|---|---|---|
EX-LT-04 | 4″ | -40°C to +175°C | High (>0.95 typical) | Compact extended-area | Lab use |
EX-LT-08 | 8″ | -40°C to +175°C | Same | Larger uniform source | Wide FOV systems |
