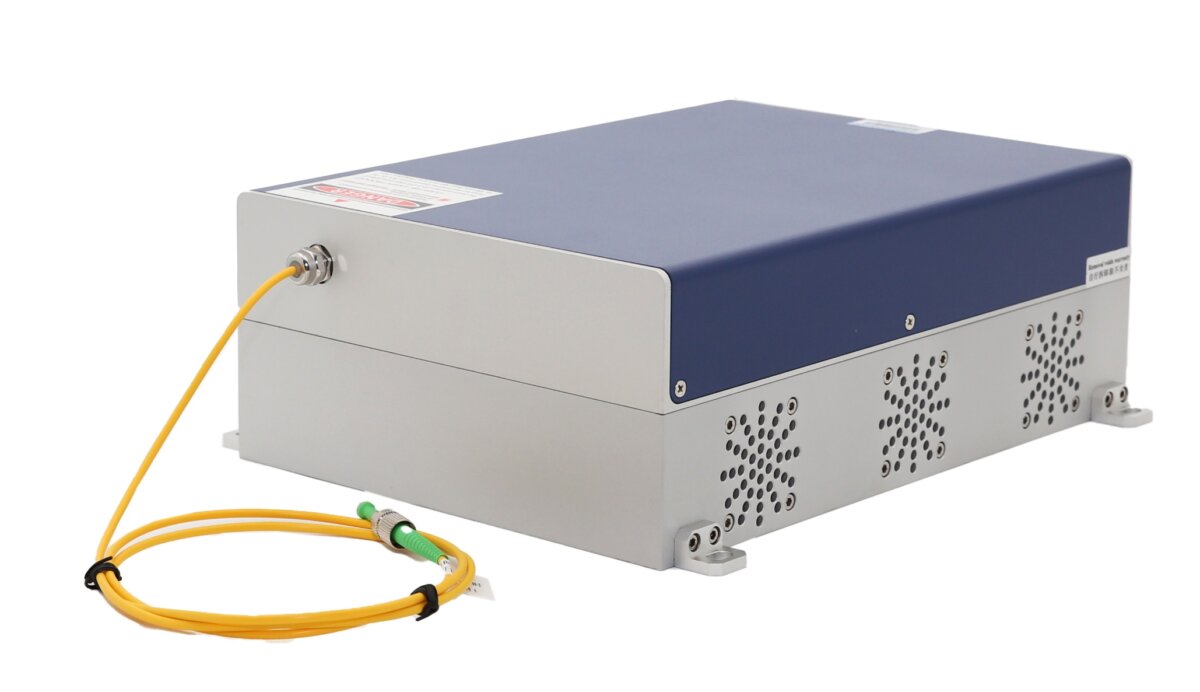

Superkontinuum-Quelle (Weißlichtlaser)

Wählen Sie die Ausgangsklasse, indem Sie den benötigten optischen Fluss mit der Linearität des Detektors, der Probenbelastung und dem Messzeitpunkt abstimmen. Die Klassen 1–200 und 200–350 mW arbeiten jeweils mit Pulsen von etwa 350 ps bei 2 bzw. 4 MHz. Die Klasse 350–500 mW verwendet Pulse von 1, 3, 5 oder 10 ns sowie eine feste Wiederholrate von 50–200 kHz oder 1 MHz, während die Klasse 500–1.000 mW mit 1,5-ns-Pulsen bei 1 MHz arbeitet. Eine höhere Durchschnittsleistung kann Verluste in Filtern, Fasern und Spektrometern ausgleichen, kann aber auch eine Dämpfung oder einen größeren Dynamikbereich des Detektors erfordern. Legen Sie vor der Auswahl der Klasse die erforderliche Leistung an der Probe und die zulässige Spitzenbelastung fest.

Die Angabe 470–2400 nm definiert die gesamte Ausgangshüllkurve und garantiert keine identische optische Leistung bei jeder Wellenlänge. Der Bereich reicht vom sichtbaren Spektrum über das Nahinfrarot bis in das kurzwellige Infrarot und ermöglicht damit die Abdeckung mehrerer Spektralbänder mit nur einer Quelle. Da weder spektrale Gleichmäßigkeit noch wellenlängenaufgelöste Leistungswerte spezifiziert sind, sollte keine gleichmäßige Intensität über den gesamten Bereich angenommen werden. Spiegel, Linsen, Fasern, Filter, Spektrometer und Detektoren müssen jeweils auf Transmission bzw. Ansprechverhalten in dem tatsächlich genutzten Band geprüft werden. Wenn bei einer bestimmten Wellenlänge ein Mindestleistungsniveau erforderlich ist, sollten wellenlängenaufgelöste Akzeptanzdaten in die Einkaufs- und Prüfspezifikation aufgenommen werden.

Das Pulsformat ist an die gewählte Leistungsklasse gebunden und nicht als im Betrieb stufenlos einstellbar beschrieben. Die Varianten mit etwa 350 ps arbeiten bei 2 oder 4 MHz und liefern eng aufeinanderfolgende Pulse für schnelles Sampling und wiederholte Anregung. Die Klasse 350–500 mW bietet längere Pulse von 1–10 ns und entweder einen festen Wert von 50–200 kHz oder 1 MHz, während die Klasse 500–1.000 mW bei 1 MHz mit 1,5-ns-Pulsen arbeitet. Bei gleicher Durchschnittsleistung führt eine niedrigere Wiederholrate in der Regel zu mehr Energie pro Puls, was sich auf die Sättigung des Detektors und die Belastung der Probe auswirken kann. Die Synchronisationselektronik sollte daher auf die für die Endkonfiguration gewählte feste Rate ausgelegt werden.

Ja, der FL-SC-OEM Superkontinuum-Quellenlaser verfügt über eine FC/APC-Faserschnittstelle und eine standardmäßige 1 m lange Auskoppelfaser mit PVC-Mantel. Andere Faserlängen sind auf Anfrage erhältlich, wenn die Quelle entfernt von der optischen Bank oder dem Messkopf montiert werden muss. Der abgewinkelte Stecker kann helfen, Rückreflexionen am Steck­verbinder zu begrenzen, das Gegenstück muss jedoch eine kompatible FC/APC-Schnittstelle verwenden. Die Ausgangspolarisation ist zufällig, daher können polarisationssensitive Messungen eine nachgelagerte Regelung, Überwachung oder Kalibrierung erfordern. Der komplette optische Pfad sollte außerdem auf Breitbandtransmission, Sauberkeit der Steck­verbinder und ausreichende Belastbarkeit über den vorgesehenen Wellenlängenbereich geprüft werden.

Die elektrische Auslegung sollte einen 12-V-DC-Eingang bei 11,5 A berücksichtigen, entsprechend einer Nennleistung von 138 W zuzüglich einer angemessenen technischen Reserve. Optional ist ein 100–240-V-AC-Netzteil erhältlich, wenn das Host-System keine geregelte DC-Versorgung bereitstellt. Die Kühlung erfolgt über Luft, der spezifizierte Umgebungstemperaturbereich im Betrieb liegt bei 15–35 °C. Beim Mini-Gehäuse muss der Integrator die Wärmeableitung sicherstellen; deshalb sind Kühlkörperauslegung, Luftströmungsrichtung und Luftrezirkulation innerhalb des Host-Gehäuses zu berücksichtigen. Halten Sie vor Präzisionsmessungen die angegebene Aufwärmzeit von unter 15 Minuten ein und validieren Sie die thermische Performance in der finalen Einbaulage.

Die Serie bietet RMS-Leistungsstabilität von unter 2 % oder unter 1 % über vier Stunden bei einer Bedingung von ±3 °C. Bei quantitativer Spektroskopie, OCT und Photostrommessungen sollte die gewählte Stabilitätsklasse in die Unsicherheits- und Driftbudgets einfließen, anstatt automatisch vom strengeren Wert auszugehen. Der M²-Wert unter 1,1 weist auf eine nur geringe Abweichung von einem idealen Gaußstrahl hin, was reproduzierbare Einkopplung und Fokussierung unterstützen kann. Vor der Erfassung kritischer Daten sollte eine Aufwärmzeit von unter 15 Minuten eingeplant werden. Wenn die Messung eine geringere Restdrift erfordert, können auf Systemebene ein optischer Referenzkanal und eine engere Umgebungsregelung ergänzt werden.

Die Wahl des Gehäuses sollte sich nach dem verfügbaren Bauraum, der Montageanordnung, dem Gewicht und dem thermischen Design richten. Das optionale FL-SC-OEM-Mini misst 178 × 189 × 50 mm und wiegt 1,7 kg und ist damit das kleinste dokumentierte Format. FL-SC-OEM-I misst 286 × 190 × 95 mm bei 4 kg, während FL-SC-OEM-II 324 × 282 × 109,5 mm bei 8,5 kg misst. Das optionale AC-Netzteil ergänzt das System um eine separate Einheit mit 350 × 185 × 60 mm und 0,7 kg. Da beim Mini die Wärmeableitung kundenseitig sichergestellt werden muss und die Zuordnung zwischen Gehäuse und Leistungsklasse nicht vollständig definiert ist, sollten beide Punkte vor Freigabe der mechanischen und elektrischen Konstruktion bestätigt werden.

Die Eignung hängt vom verfügbaren Spektrum innerhalb des Arbeitsbands, vom Ansprechverhalten des Detektors und vom für die Messung erforderlichen Pulsformat ab. Für OCT sollten Spektralform, nutzbare Bandbreite und die daraus resultierende Anforderung an die axiale Auflösung bestätigt werden, da weder spektrale Gleichmäßigkeit noch Kohärenzlänge quantifiziert sind. Fluoreszenzsysteme sollten die Auswahl des Anregungsbands, die Filterblockung, das Detektor-Gating und die Probenbelastung bei der gewählten Wiederholrate berücksichtigen. Photostrom- und Halbleiterinspektionssysteme sollten Linearität, spektrale Responsivität und Sättigungsgrenzen des Detektors in Bezug auf die gewählte Ausgangsklasse verifizieren. Da der Ausgang sowohl sichtbare als auch unsichtbare Infrarotwellenlängen umfasst, erfordert die finale Installation außerdem geeignete Maßnahmen für Gehäuse, Verriegelung und Augenschutz entsprechend der tatsächlichen Konfiguration.
