MTC (Micro Tech Components GmbH) ist ein führender Hersteller von hochwertigen Produkten zur elektromagnetischen Abschirmung und Wärmeableitung. Neben der Abschirmung des Elektronikgehäuses kann es erforderlich sein, die Störquelle direkt auf der Leiterplatte abzuschirmen. Oftmals erforderlich, um die aktuellen EMV-Gesetze bezüglich Aus- und Einstrahlung einzuhalten und um die sichere Funktion der Baugruppe zu gewährleisten. Dieses Sortiment ist in verschiedenen Materialien wie verzinntem Stahl, rostfreiem Stahl, Neusilber, Kupfer-Beryllium und in unterschiedlichen Lieferformen erhältlich, um Ihren Anforderungen gerecht zu werden. MTC seinen Kunden individuelle Dienstleistungen und Unterstützung, einschließlich Beratung bei Projekten, ein umfangreiches Sortiment an Standardkomponenten sowie die Entwicklung und Produktion individueller Lösungen. Ganz gleich, ob Sie Wärme innerhalb Ihres Designs in der anfänglichen Konzeptphase managen wollen, oder ob Sie unerwünschte Frequenzen in Ihrem Design stoppen müssen, bevor es in die Produktion geht, MTC kann Lösungen für jede Größe und jeden Umfang des Projekts anbieten.

Abschirmungen auf der Leiterplatte
IntroEigenschaftenDownloadsSpezifikationenKontakt

Eigenschaften

Ein Überblick auf hoher Ebene, was diese Produktreihe bietet

  • Abschirmung von fünf Seiten (sechste Seite durch gedruckte Leiterplatte)
  • Schirmt Komponenten oder vollständige Schaltungsteile ab
  • Basismaterial: verzinntes Stahlblech (SPTE), Edelstahl, Ecotrio ZSNH
  • Einfache Anwendung im Standard-SMD-Prozess
  • Zusätzliche Installation mit Absorbern möglich
  • Einteilige Schilde
  • Zweiteilige Schilde (Rahmen und Abdeckung)
  • SMD-kompatible Abschirmclips und separate Abdeckungen
  • Zusätzliche Installation mit Absorbern möglich
  • Optionen aus verzinntem und Edelstahl erhältlich

Downloads

für Abschirmungen auf der Leiterplatte

pdf
MTC board level shields overview
Download

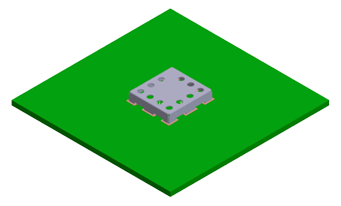

Einteilig zum Löten

Abmessungen

BxLxHxD von 13,66×12,70×2,54×0,20 bis 44,37×44,37×9,75×0,20

  • Günstigere Variante
  • Hohe Abschirmwirkung
  • Vollautomatische Auswahl
  • Einfache Montage (SMD,THT-Technologie)

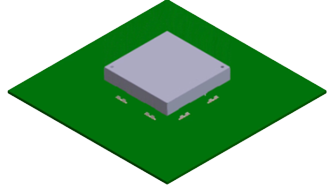

Einteilig mit Abschirmclips

Abmessungen BxLxHxD

  • Vollautomatische Montage der Clips
  • Clips als Standardprodukt; keine Werkzeugkosten
  • Abnehmbare Abdeckung zu Wartungszwecken

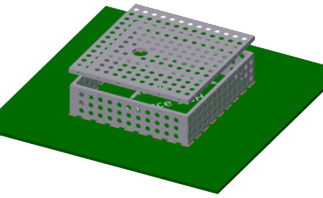

Zweiteilig zum Löten

Abmessungen BxLxHxD

  • Vollautomatische Montage der Rahmen
  • Vor-Montage der Abdeckung auf dem Rahmen möglich; nur ein Montageschritt
  • Abnehmbare Abdeckung für einfache Wartungszwecke
