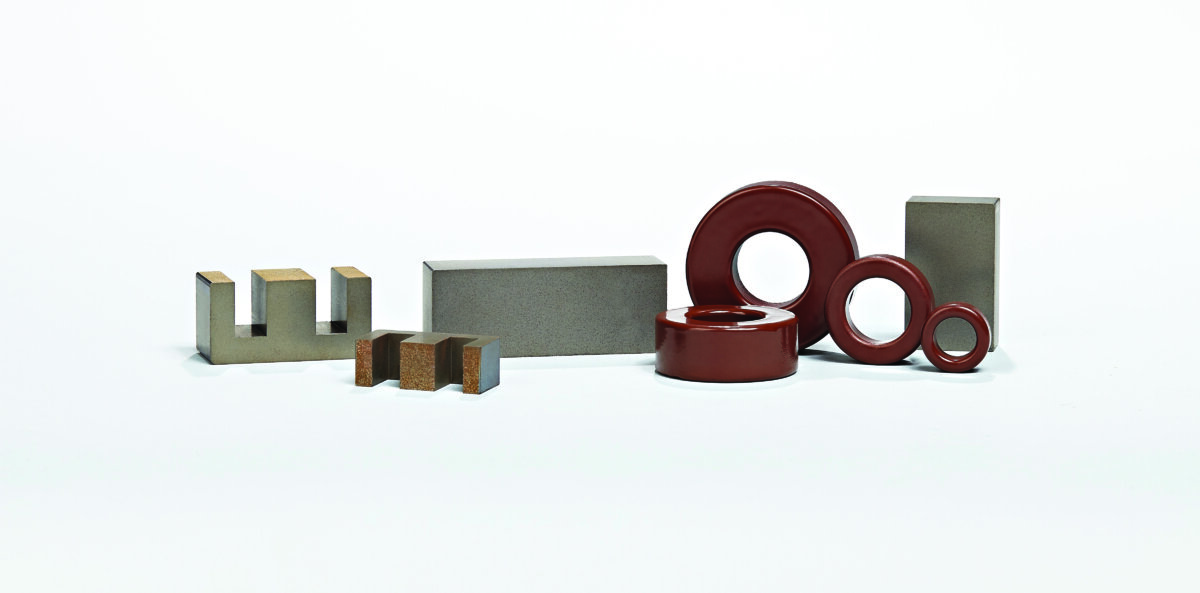

XFlux Powder Cores

Technologie
Pulverkerne
Partner
Magnetics Inc.

XFlux-Kerne von Magnetics Inc. bieten eine wirtschaftliche Hochsättigungslösung (1,6 Tesla) für den Einsatz in Nieder- und Mittelfrequenzinduktivitäten und -drosseln. Die hohe Sättigung ist in Anwendungen vorteilhaft, bei denen die Induktivität unter Last kritisch ist, wie bei Wechselrichtern für alternative Energie, Leistungsfaktorkorrektur (PFC) Boost und unterbrechungsfreien Strom­versorgungen (UPS).

XFlux Powder Cores

Eigenschaften

  • FeSi alloy powder material
  • Available shapes: toroid, E, block, EQ, LP, and EER
  • Sizes: 12mm to 167mm
  • Permeability: 19µ, 26µ, 40µ, 60µ, 75µ, 90µ, and 125µ
  • Coating colour: brown
  • Very high saturation flux density of 1.6T
  • Typical applications:- Inverters for renewable- Power factor converters (PFC)- Uninterruptable power supplies (UPS)- Welding machines

Downloads

für XFlux Powder Cores

pdf
Magnetics Inc powder cores brochure
Download
pdf
Magnetics Inc Xflux
Download
pdf
Magnetics Inc XFlux material property curves
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

ShapeSizes (mm)PermeabilitiesLe path length (mm)Ae cross section (mm2)Ve volume (mm3)

Toroid

13.5 x 6.98 x 5.52 -167 x 101.0 x 33.2

19, 26, 40, 60, 75, 90, 125

31.2 – 412

10.9 – 987

340 – 407,000

E-core

19.3 x 8.1 x 4.8 – 115.1 x 45.8 x 35.3

26, 40, 60

40.1 – 215

22.8 – 1220

914 – 262,000

Blocks

48.1 x 41.5 x 27.9 – 80.5 x 30.3 x 20

26, 40, 60

23,000 – 53,600

EQ

26.5 x 7.0 x 19.0 -50.0 x 25.0 x 32.0

26, 40, 60, 75

42.3 – 133.4

119.8 – 314.1

LP

23.4 x 8.7 x 14.0 -42.0 x 15.8 x 25.0

26, 40, 60, 75

49.1 – 90.1

67.0 – 206.0

EER

25.5 x 11.0 x 7.5 -40.0 x 22.4 x 13.3

26, 40, 60

57.8 – 111.3

45.0 – 149.1
