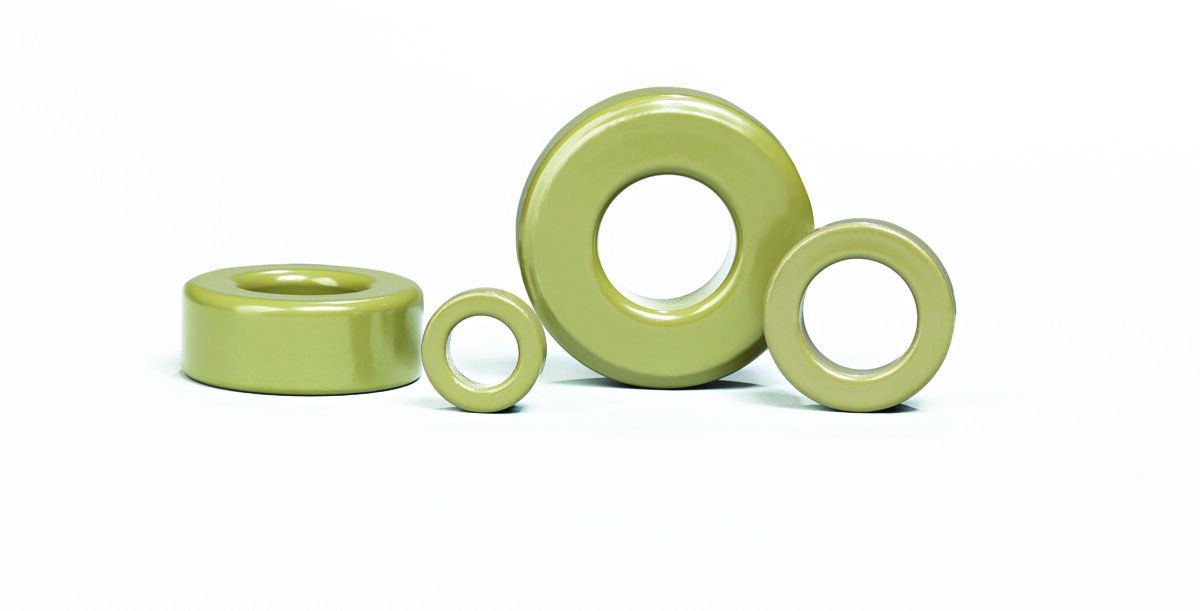

High Flux Powder Cores
- Technologie
- Pulverkerne
- Partner
- Magnetics Inc.
High Flux-Kerne bieten eine der höchsten Vorspannungsfähigkeiten aller Pulverkernmaterialien. Die hohe Sättigungsflussdichte (15.000 Gauss) und die relativ geringen Verluste machen High Flux-Kerne sehr nützlich für Anwendungen, die hohe Leistung, hohe DC-Bias oder hohe AC-Bias bei Hochfrequenzen erfordern, wie z.B. Schaltreglerdrosseln, Inline-Rauschfilter, Flyback-Transformatoren, Leistungsfaktorkorrektur (PFC) und Impulstransformatoren.
Eigenschaften
- NiFe alloy powder core
- High DC-Bias capability
- Low to medium losses
- Permeabilities from µ=14 to µ=160
- Shapes: toroid, EQ, LP, and EER
- Typical applications:- High-density power supplies- High current converters- Power factor converters (PFC)- Flyback transformers- Pulse transformers- In-line noise filters
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Shape | Sizes (mm) | Permeabilities | Le path length(mm) | Ae cross section (mm2) | Ve volume (mm3) |
|---|---|---|---|---|---|
Toroid | 4.57 x 1.73 x 3.18 – 166.5 x 101.0 x 33.15 | 14, 26, 40, 60, 125, 147, 160 | 9.42 – 412 | 2.11 – 987 | 19.88 – 407,000 |
EQ | 26.5 x 7.0 x 19.0 – 50.0 x 25.0 x 32.0 | 26, 40, 60 | 42.3 – 133.4 | 119.8 – 314.1 | – |
LP | 23.4 x 8.7 x 14.0 – 42.0 x 15.8 x 25.0 | 26, 40, 60 | 49.1 – 90.1 | 67.0 – 206.0 | – |
EER | 25.5 x 11.0 x 7.5 – 40.0 x 22.4 x 13.3 | 26, 40, 60 | 57.8 – 111.3 | 45.0 – 149.1 | – |
