Mit Edge Material hat das Forschungs- und Entwicklungsteam von Magnetics die Leistungen von High Flux verbessert, indem es die bereits optimierte maximale DC-Vormagnetisierung nochmals um 30 % erhöhen und die Kernverlusteverluste um 40 % reduzieren konnte.

Die hohe Sättigungsflussdichte (15.000 Gauß) und die verbesserten geringen Verluste der Edge-Kerne machen sie zum besten Material für Anwendungen mit hoher Leistung oder hoher AC-Vormagnetisierung bei hohen Frequenzen und kompakten Abmessungen wie z. B. Schaltregler-Induktivitäten, In-Line-Entstörfilter, Flyback-Transformatoren, Leistungsfaktor-Korrektur (PFC) für Telekom-Server oder Strom­versorgungen hoher Dichte zur Rackmontage.

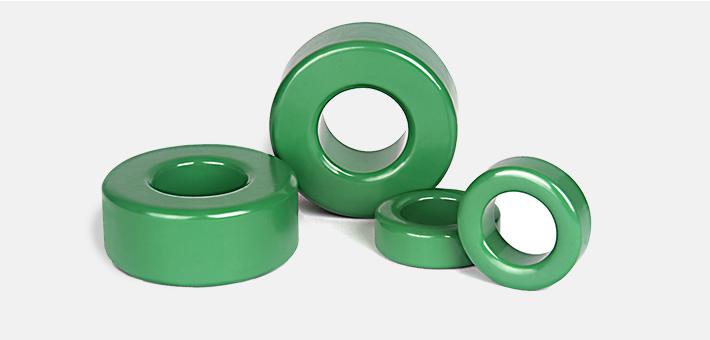

Edge Pulverkerne

Eigenschaften

  • Pulverkern aus NiFe-Legierung
  • 30% erhöhtes DC-Bias Potential
  • 40% weniger Verlustleistung gegenüber High Flux
  • Permeabilitäten µ = 14, 19, 26, 40, 60, 75, 90, 125
  • Verfügbar als Ringkern
  • Kundenspezifische Formen möglich
  • Farbe der Beschichtung: Grün
  • Größen von 13,4 mm bis zu 134 mm Außendurchmesser

Downloads

für Edge Pulverkerne

pdf
Magnetics Inc Edge powder cores technical bulletin
Download
pdf
Magnetics Inc Edge material property curves
Download
pdf
Magnetics Inc powder cores brochure
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

ModelSize (finished) (OD × ID × HT)A L (nH /N2) 26µA L (nH /N2) 60µA L (nH /N2) 125 µLe (cm)Ac (cm2)Vol (cm3)

050

13.5 x 6.99 x 5.51

12

27

56

31.2

11.7

365

120

17.3 x 9.53 x 7.11

15

35

72

41.2

19.56

806

380

21.1 x 12.1 x 7.11

19

43

89

41.4

23.2

960

206

23.6 x 13.3 x 8.4

14

32

68

50.9

23.47

1194

310

24.3 x 13.8 x 9.7

19

43

90

56.7

32.85

1863

350

27.7 x 14.1 x 11.9

22

51

105

58.8

38.8

2281

930

33.7 x 19.5 x 11.4

32

75

157

65.4

66.1

4322

548

33.7 x 19.5 x 11.4

28

61

127

81.4

67.7

5509

585

35.2 x 22.6 x 9.8

16

38

79

89.5

47.1

4215

324

36.7 x 21.5 x 11.4

24

56

117

89.8

68.3

6136

254

40.8 x 23.3 x 15.4

35

81

168

98.4

110.6

10880
