FM160 5G Sub6 GHz M.2-Modul
Die FM160 5G Sub-6 GHz M.2-Modulserie ist für Geräte ausgelegt, die eine zellulare Hochdurchsatz-Konnektivität in einem standardisierten Embedded-Formfaktor benötigen. Sie basiert auf einem X62 Modem und unterstützt sowohl Standalone- als auch Non-Standalone-5G-Netzarchitekturen. Fünf Varianten decken Europa, Asien, Australien, Nordamerika, Japan, Südkorea und China ab, darunter ein spezielles Modell für private Netzwerke in Nordamerika. Je nach Variante unterstützt die Serie neben dem 5G-NR-Betrieb auch LTE- und WCDMA-Fallback. Typische Anwendungen sind Fixed Wireless Access, CPEs, Industrierouter, Outdoor Units, Set-Top-Boxen, Industrie-PCs, Roboter und vernetzte Infrastruktur. USB- und PCIe-Anbindungen unterstützen die Integration in Host-Plattformen mit Windows, Linux und Android. Die M.2-Abmessungen und die Kompatibilität mit dem FM150-Modul können zudem die Migration bestehender Hardwaredesigns erleichtern, vorbehaltlich der Prüfung von Frequenzbändern, Firmware und Host-Anforderungen.

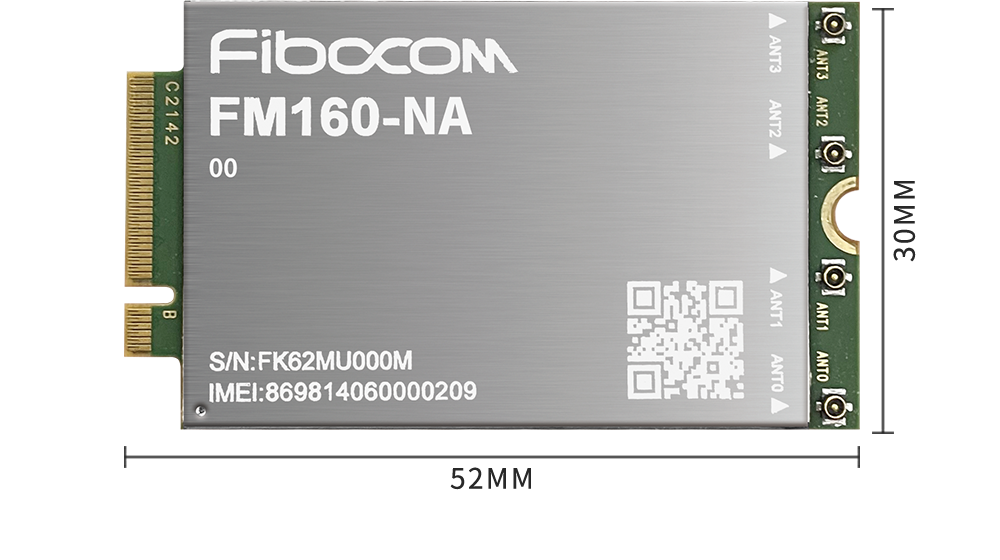

Die FM160-Serie bietet 3GPP Release 16 5G NR Sub-6 GHz-Konnektivität in einem kompakten M.2-Format mit 30 × 52 × 2,3 mm für Embedded-Breitband- und Industriesysteme.
Fünf Varianten decken unterschiedliche regionale Anforderungen und Einsatzszenarien ab, darunter Anwendungen in öffentlichen und privaten Netzen. Je nach Modell unterstützt die Serie 5G SA und NSA, LTE- und WCDMA-Fallback, PCIe 4.0– und USB 3.1/3.0/2.0-Hostschnittstellen, optional VoLTE/VoNR sowie Multi-Konstellations-GNSS.
Typische Anwendungen sind Fixed Wireless Access, CPEs, Industrierouter, Outdoor Units, Set-Top-Boxen, Industrie-PCs, Roboter und weitere vernetzte Infrastrukturen.
Eigenschaften
- 3GPP Release 16 mit SA- und NSA-Modi – Unterstützt Standalone-5G-Netze und Implementierungen mit LTE-Anker.
- Fünf regionale und anwendungsspezifische Varianten – Ermöglicht die Anpassung der Funkkonfiguration an regionale Frequenzbänder und Zulassungsanforderungen.
- Bis zu 3.470 Mbps EN-DC-Downlink – Unterstützt datenintensive Breitband-, Video- und Industrieanwendungen.
- Bis zu 900 Mbps 5G-SA-Uplink – Geeignet für Anwendungen, die große Datenmengen vom Edge übertragen.
- 4 × 4 Downlink und ausgewähltes 2 × 2 Uplink NR MIMO – Unterstützt mehrere räumliche Datenströme auf spezifizierten Bändern.
- 30 × 52 × 2,3 mm M.2-Gehäuse – Bietet einen Standard-Formfaktor für eingebettete zellulare Geräte.
- FM150-kompatibles Format – Kann nach erfolgreicher Designvalidierung die Migration von einer früheren Modulgeneration unterstützen.
- USB 3.1/3.0/2.0 und PCIe 4.0 – Bietet alternative Hochgeschwindigkeitsverbindungen zum Host-Prozessor.
- Multi-Konstellations-GNSS bei ausgewählten Varianten – Ermöglicht Positionierung mit GPS, GLONASS, Galileo, BeiDou und QZSS.
- Treiber für Windows, Linux und Android – Unterstützt gängige Embedded- und Computing-Plattformen.
- FOTA-Unterstützung – Ermöglicht die Remote-Aktualisierung installierter Firmware.
- Optionales VoLTE und VoNR – Ermöglicht Sprachfunktionen, sofern erforderlich und durch die Netzkonfiguration unterstützt.
Downloads
für FM160 5G Sub6 GHz M.2-Modul
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Spezifikation | FM160-Serie |
|---|---|
Luftschnittstelle | 5G NR Sub-6 GHz |
3GPP-Release | Release 16 |
Modem-Plattform | X62 |
Netzwerkarchitektur | NSA und SA |
Gehäuse | M.2 |
Abmessungen | 30,0 × 52,0 × 2,3 mm |
Antennenkonfiguration | 4 |
Betriebsspannung | 3,135 bis 4,4 V; typisch 3,8 V |
Normaler Betriebstemperaturbereich | -30°C bis +75°C |
Kompatibilität des Formfaktors | FM150 |
| Spezifikation | FM160-EAU | FM160-NA | FM160-PN | FM160-JK | FM160-CN |
|---|---|---|---|---|---|
Region | Asien ohne China, Europa und Australien | Nordamerika | Nordamerikanische private Netzwerke | Japan und Südkorea | China |
5G-NR-Bänder | n1/3/5/7/8/20/28/38/40/41/75/76/77/78 | n2/5/12/14/25/30/41/48/66/70/71/77 | n48/78 | n1/3/7/8/28/41/77/78/79 | CN-0x: n1/28/41/78/79; CN-1x: n1/3/5/8/28/41/77/78/79 |
LTE-FDD-Bänder | B1/3/5/7/8/20/28/32 | B2/4/5/12/13/29/30/66/71 | Nicht verfügbar | B1/3/5/7/8/18/19/21/26/28 | B1/3/5/8 |
LTE-TDD-Bänder | B38/40/41/42/43 | B41/46 LAA/48 | Nicht verfügbar | B39/41/42 | B34/38/39/40/41 |
WCDMA-Bänder | B1/5/8 | Nicht verfügbar | Nicht verfügbar | Nicht verfügbar | B1/8 |
5G NR SA-Spitzendatenrate | 2.470 Mbit/s Downlink / 900 Mbit/s Uplink | 2.470 Mbit/s Downlink / 900 Mbit/s Uplink | 2.470 Mbit/s Downlink / 900 Mbit/s Uplink | 2.470 Mbit/s Downlink / 900 Mbit/s Uplink | 2.470 Mbit/s Downlink / 900 Mbit/s Uplink |
5G NR EN-DC-Spitzendatenrate | 3.470 Mbit/s Downlink / 555 Mbit/s Uplink | 3.470 Mbit/s Downlink / 555 Mbit/s Uplink | Nicht verfügbar | 3.470 Mbit/s Downlink / 555 Mbit/s Uplink | 3.470 Mbit/s Downlink / 555 Mbit/s Uplink |
LTE-Spitzendatenrate | 1.600 Mbit/s Downlink / 211 Mbit/s Uplink | 1.600 Mbit/s Downlink / 211 Mbit/s Uplink | Nicht verfügbar | 1.600 Mbit/s Downlink / 211 Mbit/s Uplink | 1.600 Mbit/s Downlink / 211 Mbit/s Uplink |
GNSS | GPS, GLONASS, Galileo, BeiDou und QZSS | GPS, GLONASS, Galileo, BeiDou und QZSS | Nicht verfügbar | GPS, GLONASS, Galileo, BeiDou und QZSS | GPS, GLONASS, Galileo, BeiDou und QZSS |
USB | USB 3.1/3.0 und USB 2.0 | USB 3.1/3.0 und USB 2.0 | USB 3.1/3.0 und USB 2.0 | USB 3.1/3.0 und USB 2.0 | USB 3.1/3.0 und USB 2.0 |
PCIe | PCIe 4.0 | PCIe 4.0 | PCIe 4.0 | PCIe 4.0 | PCIe 4.0 |
Sprache | Optionales VoLTE und VoNR | Optionales VoLTE und VoNR | Optionales VoLTE und VoNR | Optionales VoLTE und VoNR | Optionales VoLTE und VoNR |
Betriebssystemtreiber | Windows, Linux und Android | Windows, Linux und Android | Windows, Linux und Android | Windows, Linux und Android | Windows, Linux und Android |
Zulassungen | CE, RCM und Anatel | FCC und IC | Nicht aufgeführt | TELEC, JATE und KC | CCC, SRRC, NAL und RoHS |
| Spezifikation | FM160-NA |
|---|---|
Gewicht | Ca. 7,8 g |
Prozessor | Quad-Core Arm Cortex-A7, bis zu 1,5 GHz |
Speicher | 4 Gbit LPDDR4X und 4 Gbit NAND-Flash |
SIM-Konfiguration | Dual-SIM, 1,8 V oder 3 V; SIM1 USIM und SIM2 eSIM/USIM |
ADC-Eingangsbereich | 0 bis 1,45 V |
Erweiterter Betriebstemperaturbereich | -40 °C bis +85 °C; die Leistung kann außerhalb der 3GPP-Spezifikationen liegen |
Lagertemperatur | -40 °C bis +85 °C |
Empfohlene Lagerbedingungen | 23 ±5 °C und weniger als 60 % relative Luftfeuchtigkeit |
Empfohlene Lagerdauer | 12 Monate unter den angegebenen Lagerbedingungen |
FAQs
für FM160 5G Sub6 GHz M.2-Modul
Ja. Alle fünf Varianten unterstützen den Betrieb mit 5G NR SA und NSA. Ein EN-DC-Durchsatz ist für die Varianten EAU, NA, JK und CN angegeben, während die Private-Network-Variante PN für den SA-Betrieb ohne EN-DC-Datenrate spezifiziert ist.
FM160-EAU deckt Europa, Australien und asiatische Märkte außerhalb Chinas ab. Frequenzbandunterstützung, Netzzulassung, Betreiberanforderungen und Firmware-Konfiguration sollten dennoch für das vorgesehene Land und Netz geprüft werden.
Nein. Die FM160-Serie ist für den Betrieb mit 5G NR Sub-6 GHz spezifiziert. Anwendungen, die mmWave-Konnektivität erfordern, benötigen ein anderes Funkmodul.
Nein. FM160-EAU unterstützt LTE und WCDMA, während FM160-NA und FM160-JK LTE ohne WCDMA unterstützen. FM160-CN unterstützt LTE und WCDMA, während FM160-PN ausschließlich für 5G NR-Bänder n48 und n78 spezifiziert ist.
Die angegebene 5G-SA-Spitzendatenrate beträgt 2.470 Mbps im Downlink und 900 Mbps im Uplink. Varianten mit EN-DC erreichen bis zu 3.470 Mbps im Downlink und 555 Mbps im Uplink, während unterstützte LTE-Konfigurationen 1.600 Mbps im Downlink und 211 Mbps im Uplink erreichen.
Die Serie unterstützt USB 3.1/3.0, USB 2.0, PCIe 4.0, GPIO, UIM, I2S und MIPI. UART, SPI, I²C, SDIO und RGMII sind in der aktuellen Serienspezifikation nicht als verfügbar aufgeführt.
GNSS ist bei FM160-EAU, FM160-NA, FM160-JK und FM160-CN verfügbar und unterstützt GPS, GLONASS, Galileo, BeiDou und QZSS. FM160-PN enthält kein GNSS.
Das FM160 verwendet die gleichen angegebenen M.2-Abmessungen und wird als mit dem FM150-Formfaktor kompatibel beschrieben. Ingenieure sollten dennoch Pinbelegung, Stromversorgungsverhalten, Antennendesign, unterstützte Frequenzbänder, Host-Treiber und Software prüfen, bevor es als Drop-in-Ersatz eingesetzt wird.
Der normale Betriebstemperaturbereich liegt bei -30°C bis +75°C. Der Hardware-Leitfaden für FM160-NA definiert außerdem einen erweiterten Bereich von -40°C bis +85°C, weist jedoch darauf hin, dass die Funkleistung in diesem erweiterten Bereich außerhalb der 3GPP-Spezifikationen liegen kann.
Nein. Bei FM160-NA-Implementierungen mit FCC– oder IC-Zulassung muss das Host-Design die geltenden Anforderungen an Antennen, Trennabstände, Kennzeichnung und Emissionen erfüllen. Änderungen an der zugelassenen Antennenkonfiguration oder der Einsatz in anderen Installationskategorien können eine weitere Bewertung oder Zulassung erforderlich machen.
