FG132 5G RedCap M.2 module
Das FG132 5G RedCap M.2-Modul ist für vernetzte Geräte ausgelegt, die mehr Bandbreite als IoT-Technologien mit niedriger Datenrate benötigen, ohne die Komplexität einer vollständigen Enhanced-Mobile-Broadband-Lösung. Es unterstützt die 3GPP Release 17 RedCap-Technologie und arbeitet in 5G-Standalone-Netzen mit LTE-Abwärtskompatibilität. Verfügbar sind zwei Varianten: das FG132 M.2-GL für globale Einsätze und das FG132 M.2-CN für China. Typische Einsatzbereiche sind industrielle Gateways, Sicherheits- und Überwachungsgeräte, Fahrzeugkonnektivität, Energiesysteme, Industrierouter, Fixed-Wireless-Access-Terminals und vernetzte Kameras. Die Unterstützung für private 5G-Netze und Network Slicing eignet sich für verwaltete Industrie- und Unternehmensumgebungen. Treiber sind für Windows-, Linux- und Android-Hosts verfügbar. Das standardisierte M.2-Pinout unterstützt die Integration in etablierte Hardwareplattformen. Entwickler sollten die passende Variante anhand regionaler Frequenzbänder, Abmessungen, Zulassungen und des Ziel-Mobilfunknetzes auswählen.
Eigenschaften
- 3GPP Release 17 RedCap: Unterstützt IoT-Konnektivität mit mittlerer Datenrate über 5G-Netze.
- 5G SA mit LTE-Fallback: Hält die Verbindung aufrecht, wenn kompatible LTE-Abdeckung erforderlich ist.
- Bis zu 223 Mbit/s Downlink und 123 Mbit/s Uplink über 5G: Unterstützt Video-, Gateway- und industrielle Datenanwendungen.
- Varianten für den globalen Markt und für China: Bietet regionale Frequenzbandoptionen für unterschiedliche Einsatzszenarien.
- Zwei M.2-Kartengrößen: Erleichtert die Anpassung des Modulformats an die Anforderungen des Host-Designs.
- Dual-SIM, USB 2.0 und PCIe: Bietet flexible Optionen für Host- und Netzwerkintegration.
- DFOTA-Unterstützung: Ermöglicht Remote-Firmware-Updates in bereitgestellten Geräten.
- Treiber für Windows, Linux und Android: Unterstützt gängige Embedded- und Computing-Plattformen.
- Unterstützung für GNSS, SMS und Sprache: Ergänzt je nach System um Ortungs- und Kommunikationsfunktionen.
- Erweiterter Temperaturbereich von -40 °C bis +85 °C: Unterstützt anspruchsvolle Umgebungsbedingungen.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Spezifikation | FG132 M.2-GL | FG132 M.2-CN |
|---|---|---|
Modell / Variante | FG132 M.2-GL | FG132 M.2-CN |
Region | Global | China |
Funkschnittstelle | 5G RedCap Sub-6 GHz und LTE | 5G RedCap Sub-6 GHz und LTE |
3GPP Release | Release 17 RedCap | Release 17 RedCap |
Bauform | M.2 | M.2 |

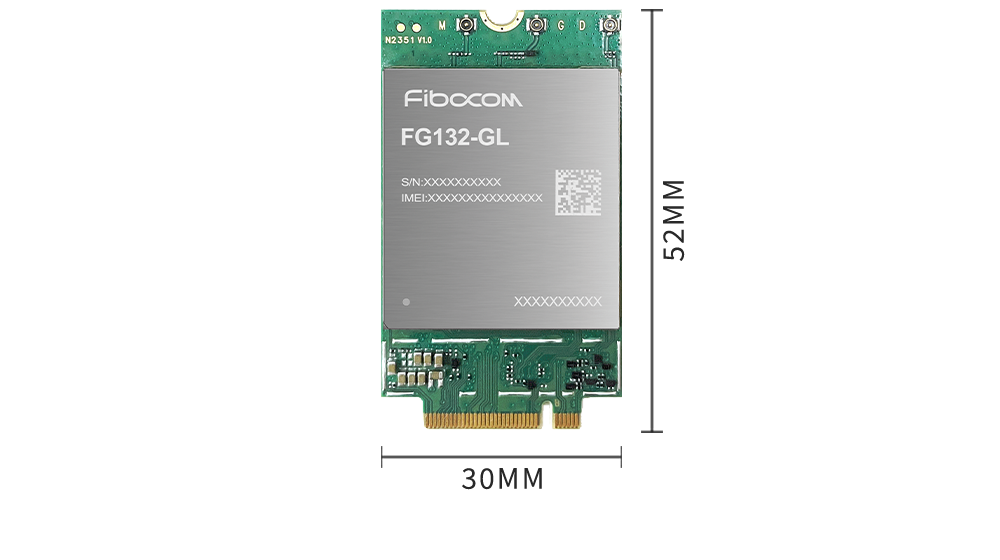

Abmessungen | 42,0 × 30,0 × 3,2 mm | 52,0 × 30,0 × 3,2 mm |
Betriebsspannung | 3,135 V bis 4,4 V, typisch 3,8 V | 3,135 V bis 4,4 V, typisch 3,8 V |
Betriebstemperatur | -35°C bis +75°C | -35°C bis +75°C |
Erweiterter Temperaturbereich | -40°C bis +85°C | -40°C bis +85°C |
Netzbetrieb | 5G NR SA mit LTE-Abwärtskompatibilität | 5G NR SA mit LTE-Abwärtskompatibilität |
5G NR SA-Bänder | n1/2/3/5/7/8/12/13/14/18/20/25/26/28/30/38/40/41/48/66/70/71/77/78 | n1/3/5/8/28/40/41/78/79 |
LTE-Bänder | B1/2/3/4/5/7/8/12/13/14/17/18/19/20/25/26/28/30/34/38/39/40/41/42/43/48/66/71 | B1/3/5/8/34/38/39/40/41 |
LTE-HPUE-Bänder | B38/40/41/42/43 | B38/41 |
Maximale 5G-SA-Sub-6-Datenrate mit 256QAM | 223 Mbps Downlink / 123 Mbps Uplink | 223 Mbps Downlink / 123 Mbps Uplink |
Maximale LTE-Datenrate mit 256QAM | 195 Mbps Downlink / 75 Mbps Uplink | 195 Mbps Downlink / 75 Mbps Uplink |
Firmware-Update | DFOTA | DFOTA |
Host-Betriebssysteme | Windows, Linux und Android | Windows, Linux und Android |
GNSS | Ja | Ja |
SMS | Ja | Ja |
Sprache | Ja | Ja |
SIM-Schnittstellen | 2 | 2 |
USB | 1 × USB 2.0 | 1 × USB 2.0 |
UART | Ja | Ja |
GPIO | Ja | Ja |
PCM | Ja | Ja |
I2C | Ja | Ja |
PCIe | Ja | Ja |
Zulassungen | CE, FCC, RoHS, HF, TSCA, RCM, REACH | CCC, SRRC, NAL, RoHS |
Netzbetreiber-Zulassungen | T-Mobile, Verizon, AT&T* | Nicht aufgeführt |
Branchenzertifizierungen | GCF, PTCRB, HF, CB, UL | GCF, PTCRB, HF, CB, UL |
FAQs
für FG132 5G RedCap M.2 module
Das Modul unterstützt 5G NR Standalone. Non-Standalone-Betrieb ist nicht aufgeführt, während für Einsätze mit erforderlicher 4G-Abdeckung LTE-Abwärtskompatibilität bereitgestellt wird.
Das FG132 M.2-GL ist für die globale Frequenzbandabdeckung ausgelegt, während das FG132 M.2-CN für China konzipiert ist. Außerdem verwenden beide unterschiedliche Kartenabmessungen, daher sollten sowohl die regionale Kompatibilität als auch der mechanische Bauraum geprüft werden.
Die angegebenen 5G-SA-Sub-6-Spitzenraten betragen bei 256QAM 223 Mbit/s im Downlink und 123 Mbit/s im Uplink. Die LTE-Spitzenraten liegen bei 256QAM bei 195 Mbit/s im Downlink und 75 Mbit/s im Uplink. Die tatsächlich erzielbare Datenrate hängt jedoch von den Netzwerkbedingungen, der Konfiguration und dem Dienst des Netzbetreibers ab.
Ja. LTE-Abwärtskompatibilität ist vorhanden. Welche LTE-Bänder unterstützt werden, hängt von der gewählten GL- oder CN-Variante ab.
Beide Varianten bieten 1 × USB 2.0 und unterstützen UART, GPIO, PCM, I2C und PCIe. SPI, ADC, I2S und SGMII sind nicht als verfügbar aufgeführt.
Ja. Beide M.2-Varianten verfügen über zwei SIM-Schnittstellen, sodass geeignete Host-Designs eine Dual-SIM-Funktionalität umsetzen können.
Treiberunterstützung ist für Windows, Linux und Android aufgeführt. Die erforderliche Treiberversion und die Plattformkompatibilität sollten im Rahmen der Systementwicklung dennoch geprüft werden.
Ja. GNSS und DFOTA werden unterstützt. Entwickler sollten dennoch die verfügbaren GNSS-Funktionen, das Antennendesign und den Workflow für Firmware-Updates für die gewählte Firmware und Host-Plattform prüfen.
Das Modul unterstützt den 5G-SA-Betrieb und ist für Anforderungen privater Netze sowie für Network Slicing ausgelegt. Der erfolgreiche Einsatz hängt außerdem von der Netzwerkkonfiguration, dem Spektrum, der SIM-Bereitstellung, der Firmware und der Host-Integration ab.
Der normale Betriebstemperaturbereich liegt bei -35°C bis +75°C, der erweiterte Bereich bei -40°C bis +85°C. Bei der Geräteentwicklung sollten Gehäusetemperatur, Luftstrom, Verlustleistung sowie mögliche Einschränkungen außerhalb des normalen Bereichs berücksichtigt werden.
