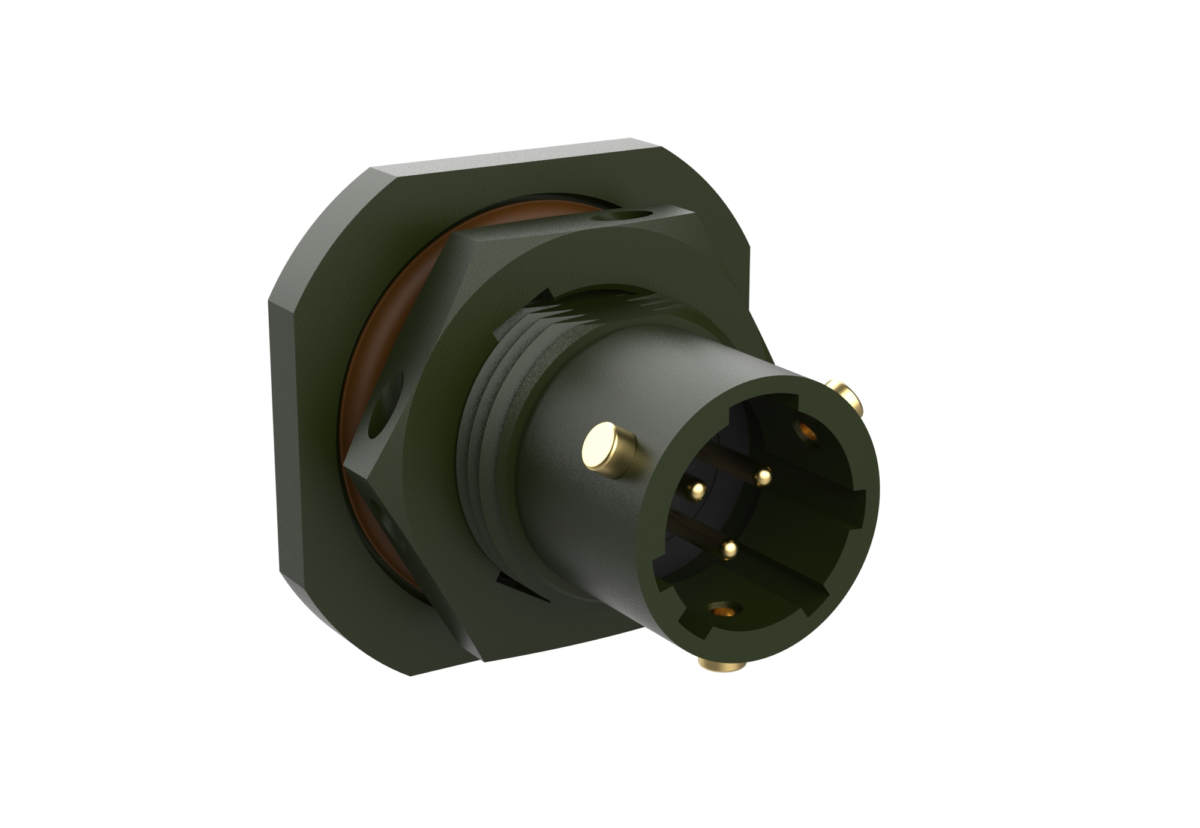

602GB circular bayonet-lock connectors
- Technologie
- Rundsteckverbinder aus Metall
- Partner
- Amphenol
Die Amphenol 602GB Serie von Bajonettsteckverbindern mit Metallgehäuse wird im ACAL BFI Werk im Vereinigten Königreich montiert und ist leistungsstark, robust, nach PAN6432-1 qualifiziert und kompatibel mit MIL-DTL-26482 Series II. Mit Nut-/Feder-Orientierung besteht das Standardmaterial der 602GB Serie aus einer Aluminiumlegierung mit olivgrüner Kadmiumbeschichtung; weitere Beschichtungsoptionen umfassen olivgrünes Zink-Kobalt und chemisch Nickel. Eine Ausführung aus Edelstahl ist verfügbar.
Eine umfangreiche Auswahl an Kontaktanordnungen ist verfügbar, die Leiterquerschnitte von 20AWG, 16AWG und 12AWG aufnehmen können, mit goldbeschichteten Crimpkontakten für mindestens 500 Steckzyklen.
Verschiedene Gehäusetypen sind mit Zubehör-Backshell-Kits verfügbar, die aus massivem Aluminiumstangenmaterial spanend gefertigt und nicht wie bei Wettbewerbsprodukten geschmiedet oder extrudiert werden, wodurch eine inhärente Festigkeit des Steckverbindergehäuses gewährleistet wird. Der Betriebstemperaturbereich ermöglicht einen zuverlässigen Einsatz der Steckverbinder bei Temperaturen von -65°C bis +200°C.
Die Steckverbinder können unter der Teilenummerierung Amphenol 602GB, Pattern 602 oder Panavia bestellt und je nach Bedarf mit geeigneter Hardware und Zubehör geliefert werden.
Eigenschaften
- Freigegeben nach PAN6432-1 und kompatibel mit MIL-DTL-26482 II
- Feuchtigkeitsabdichtung durch mehrere Dichtungstüllen und O-Ringe zur Verhinderung des Eindringens von Feuchtigkeit
- Temperaturbereich -65°C bis +200°C
- 25 Steckverbinder-Bauformen in 9 verschiedenen Gehäusegrößen
- Große Auswahl an Gehäuseoptionen, einschließlich Flanschsteckverbindern für Gehäusemontage, Einlochmontage und Kabelmontage
- Große Auswahl an Zubehör, einschließlich Schutzkappen, Kabelklemmen und Backshells
- Hermetische Steckverbinder auf Anfrage erhältlich
- Vollständige Kabelkonfektionierung bei Bedarf
Downloads
für 602GB circular bayonet-lock connectors
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Specifications | Options / Details |
|---|---|
Shell Style | Receptacle – Flange Mount, Cable Mount, Single Hole Mount, Box Mount, Solder Flange |
Environmental Code Options | With/without grommet seal and nut |
Shell Sizes & Planform Options | Shell sizes 8–24 |
Contact Styles | Crimp pins or sockets |
Polarisation Options | Normal (N) keyway |
Platings / Materials | Standard aluminium shell with Olive Cadmium plating |
