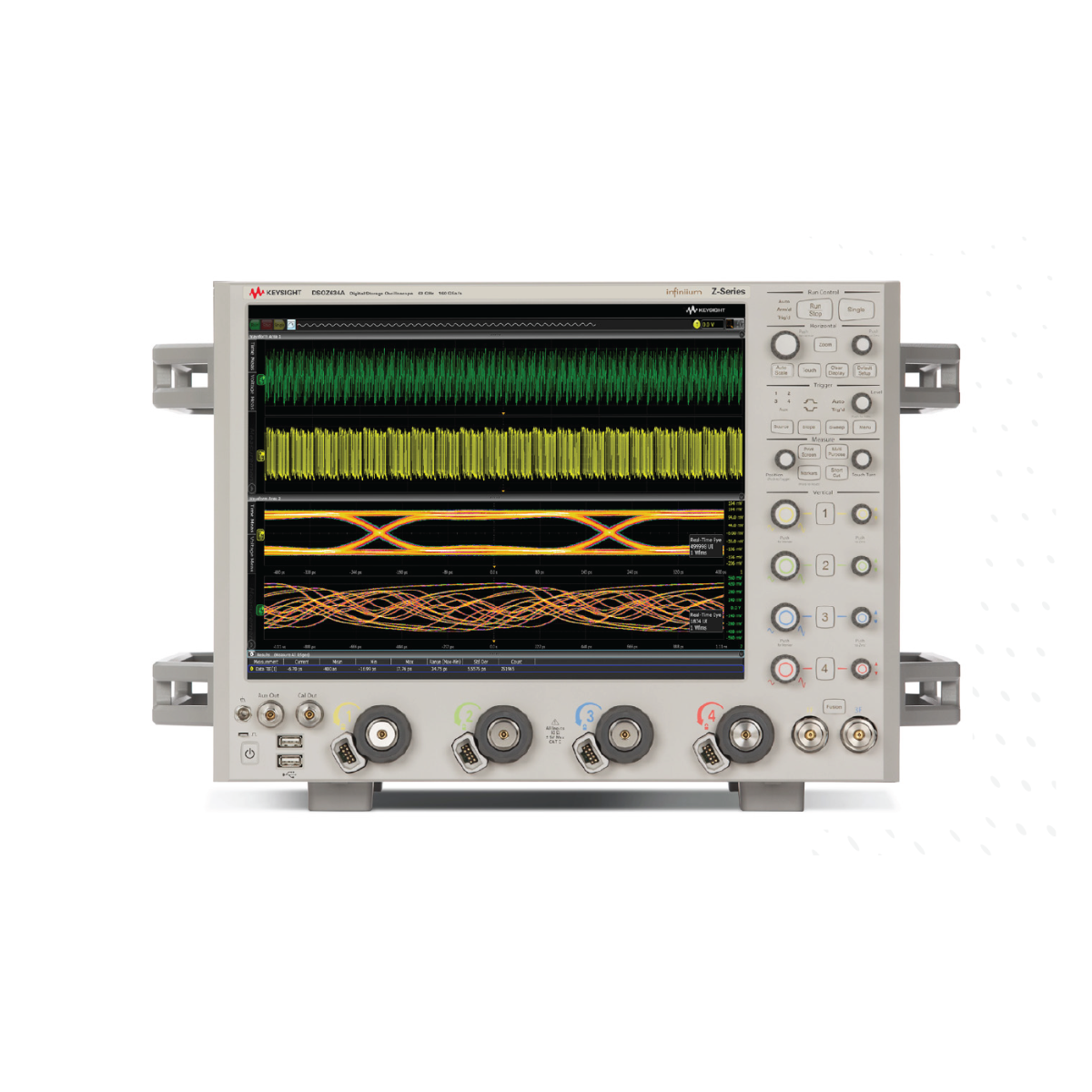

Infiniium Z-Series Oscilloscopes
- Technologie
- Oscilloscopes
- Partner
- Keysight
Die Infiniium Z-Series ist eine Familie hochbandbreitiger Echtzeit-Oszilloskope für anspruchsvolle Hochgeschwindigkeits-Messanwendungen. Die verfügbaren Bandbreiten reichen von 20 GHz bis 63 GHz und ermöglichen Ingenieuren die detaillierte Analyse von Anstiegszeiten unter 5 ps sowie Datenströmen mit mehreren 100 Gb/s. Jedes Modell bietet 2 oder 4 analoge Kanäle mit einer maximalen Abtastrate von bis zu 160 GSa/s, um ultraschnelle Transienten und Datenbursts zu erfassen. Die Serie kombiniert extreme Leistung mit einem sehr niedrigen Grundrauschen und einer hohen effektiven Bitzahl für eine präzise Darstellung von Wellenformen. Anwender können mit einer Konfiguration mit geringerer Bandbreite oder 2 Kanälen beginnen und Bandbreite oder Kanalzahl später bei steigenden Anforderungen erweitern. Ein tiefer Speicher von bis zu 2 Gpts unterstützt lange Erfassungen und die detaillierte Analyse komplexer oder burstartiger Signale. Die RealEdge™ Signalarchitektur trägt dazu bei, auch bei sehr hohen Frequenzen eine hohe Signaltreue und geringe Verzerrungen zu erhalten. Optionale Anwendungssoftware unterstützt Protokolldekodierung, Jitter-Analyse und Konformitätstests für anspruchsvolle Kommunikations- und Computing-Designs.
Eigenschaften
- Bis zu 63 GHz Echtzeitbandbreite – Erfassen Sie ultraschnelle Signale mit Anstiegszeiten unter 5 ps und Datenraten von mehr als 100 Gb/s, ohne kritische Hochfrequenzanteile zu verlieren.
- Extrem niedriges Rausch- und Jitter-Niveau – Verbessern Sie die Signaltreue und erhöhen Sie die Messsicherheit, indem Sie oszilloskopbedingte Fehler reduzieren.
- 2 oder 4 analoge Kanäle mit Upgrade-Möglichkeiten im Feld – Starten Sie mit einer Konfiguration, die zu Ihrem aktuellen Bedarf passt, und erweitern Sie die Kanalzahl später, um Ihre Investition langfristig zu schützen.
- Bis zu 160 GSa/s Abtastrate – Profitieren Sie von hoher Zeitauflösung für die detaillierte Analyse schneller Transienten, serieller Daten und kurzzeitiger Ereignisse.
- Tiefer Speicher bis zu 2 Gpts – Erfassen Sie lange Signalverläufe und seltene Ereignisse in einer einzigen Aufnahme für umfassenderes Debugging und eine gründlichere Validierung.
- RealEdge™ Signalarchitektur – Sichert hohe ENOB und geringe Verzerrung im Bereich von mehreren 10 GHz für eine präzise Hochgeschwindigkeits-Signalcharakterisierung.
- Umfassende Unterstützung durch Analysesoftware – Ergänzen Sie Protokolldekodierung, Jitter-Analyse und Konformitätsanwendungen für fortschrittliche Workflows zur Designvalidierung.
- Hochfrequenz-Tastköpfe und direkte Koaxialanbindung – Unterstützt anspruchsvolle Messaufbauten mit InfiniiMax-Tastköpfen und präzisen 1.85 mm-Adaptern bei Modellen mit höherer Bandbreite.
Downloads
für Infiniium Z-Series Oscilloscopes
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

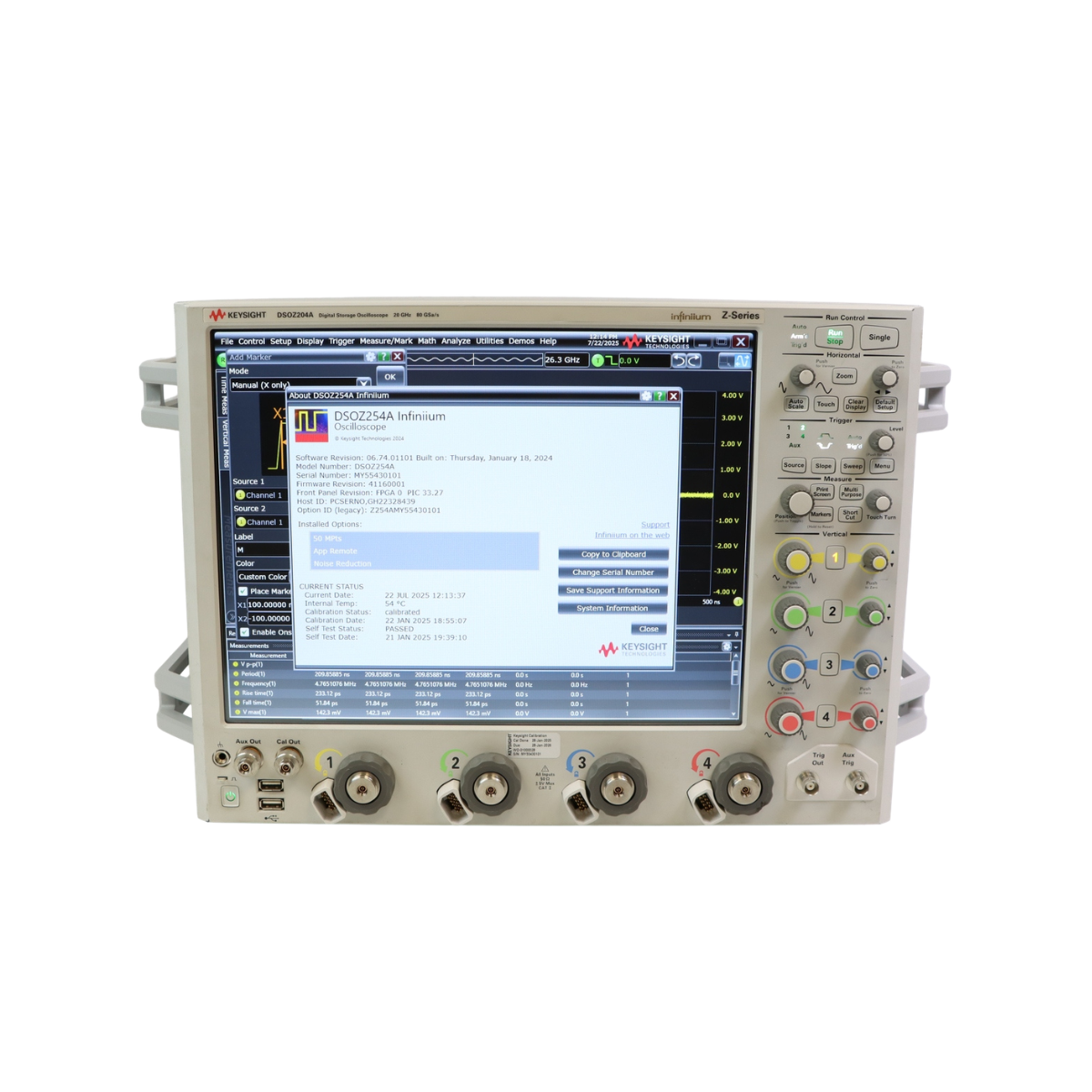

| Specification | DSAZ204A | DSOZ204A | DSAZ254A | DSOZ254A | DSAZ334A | DSOZ334A | DSAZ504A | DSOZ504A | DSAZ592A | DSOZ592A | DSAZ594A | DSOZ594A | DSAZ632A | DSOZ632A | DSAZ634A | DSOZ634A |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Analogue bandwidth (–3 dB) | 20 GHz | 20 GHz | 25 GHz | 25 GHz | 33 GHz | 33 GHz | 50 GHz | 50 GHz | 59 GHz | 59 GHz | 59 GHz | 59 GHz | 63 GHz | 63 GHz | 63 GHz | 63 GHz |
Analogue channels | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 2 | 2 | 4 | 4 | 2 | 2 | 4 | 4 |
Max sample rate | 80 GSa/s | 80 GSa/s | 80 GSa/s | 80 GSa/s | 80 GSa/s | 80 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s | 160 GSa/s |
Max memory depth | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts | 2 Gpts |
FAQs
für Infiniium Z-Series Oscilloscopes
Die Modelle DSOZ und DSAZ basieren beide auf derselben leistungsstarken Hardwareplattform, doch die DSA-Versionen verfügen von Anfang an über zusätzliche integrierte Analysefunktionen. In der Praxis richten sich DSA-Modelle an Anwender, die sofort erweiterte Signalanalyse, Jitter-Tools, Protokolldekodierung und auf Konformität ausgerichtete Workflows benötigen, während DSO-Modelle dieselbe Hochleistungs-Erfassungshardware bieten und sich bei Bedarf per Softwareoptionen erweitern lassen.
Ja. Die Infiniium Z-Series wurde gezielt auf Erweiterbarkeit ausgelegt. Ein 2-Kanal-Modell kann auf die entsprechende 4-Kanal-Version aufgerüstet werden, sodass Anwender ihre Messmöglichkeiten erweitern können, ohne das Hauptgerät austauschen zu müssen. So bleibt Ihre Investition auch bei wachsenden Anwendungsanforderungen geschützt.
Ja. Die meisten Modelle der Z-Series lassen sich je nach Gerät auf höhere Bandbreitenklassen aufrüsten. So können Anwender mit einer Konfiguration geringerer Bandbreite beginnen und die Leistung später steigern, wenn die Prüfanforderungen anspruchsvoller werden. Die 63-GHz-Topmodelle bieten bereits die maximale Bandbreite innerhalb dieser Produktreihe.
Die maximale Abtastrate hängt von der Nutzung der Kanäle ab. Bei 4-Kanal-Modellen sind bei Verwendung aller Kanäle bis zu 80 GSa/s pro Kanal möglich. Sind weniger Kanäle aktiv, lassen sich Hardware-Ressourcen kombinieren, um im Interleaved-Betrieb bis zu 160 GSa/s zu erreichen. Das ermöglicht eine höhere Zeitauflösung, wenn weniger aktive Kanäle benötigt werden.
Nein. Die Z-Series ist auf die ultraschnelle analoge Signalmessung ausgelegt und bietet je nach Modell 2 oder 4 analoge Kanäle. Integrierte Mixed-Signal- oder digitale Logikkanäle sind nicht enthalten, wodurch sie sich besonders für anspruchsvolle Anwendungen in den Bereichen Signalintegrität, SERDES und Breitbandkommunikation eignet.
Für Messungen bei sehr hohen Frequenzen unterstützt die Z-Series InfiniiMax aktive Hochbandbreiten-Tastkopflösungen für Signale bis etwa 30 GHz, während bei noch höheren Frequenzen in der Regel direkte Koaxialverbindungen verwendet werden. Modelle mit höherer Bandbreite verfügen über präzise 1.85 mm-Adapter, um die Signaltreue bei der Messung extrem schneller Signale zu erhalten.
Die Infiniium Z-Series unterstützt eine breite Auswahl optionaler Anwendungssoftware für Jitter- und Rauschanalyse, Dekodierung serieller Hochgeschwindigkeitsprotokolle und automatisierte Konformitätstests. Zu den verfügbaren Anwendungsbereichen zählen Schnittstellen wie PCI Express, USB, DDR, SATA, Ethernet und weitere verwandte Hochgeschwindigkeitsstandards. So wird das Oszilloskop zu einer umfassenden Plattform für Debugging und Validierung.
