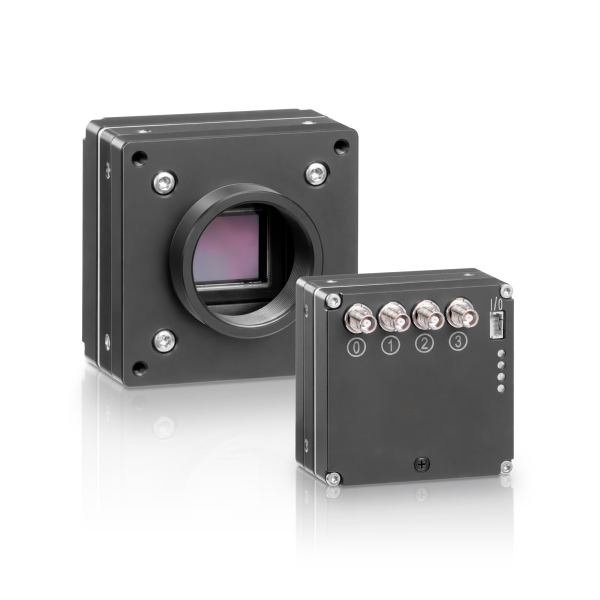

FXO CXP (1&2 connections) CoaXPress-12-Kameramodule
- Technologie
- Bildgebende Kameramodule
- Partner
- Allied Vision
Die FXO CXP Serie wurde für High-Speed-Machine Vision und anspruchsvolle Aufgaben in der industriellen Automatisierung entwickelt. Über die CoaXPress-12-Schnittstelle mit einer oder zwei Koaxialverbindungen unterstützen diese Kameras eine zuverlässige Echtzeit-Bildübertragung mit geringer Latenz und Power over CoaXPress. Sony Pregius S Global-Shutter-Sensoren sorgen für rauscharme Bildgebung, hohen Dynamikumfang und Auflösungen bis 24,4 MP. On-Board-Funktionen wie ROI, Binning und LUT helfen dabei, Bildausgabe und Systembandbreite zu optimieren.
Flexible industrielle I/O mit elektrischen und optischen Triggeroptionen vereinfacht die Synchronisierung in komplexen Installationen. Das kompakte, thermisch optimierte Gehäuse ermöglicht den Betrieb von -10 °C bis 60 °C und gewährleistet einen stabilen Einsatz in geschlossenen oder anspruchsvollen Umgebungen. Typische Anwendungen sind High-Speed-Inspektion, Qualitätskontrolle, Elektronikfertigung und Halbleiterbildgebung, bei denen lange Kabelwege und Reinraumtauglichkeit wichtig sind.
Die FXO CXP CoaXPress-12 Kameramodule kombinieren kompakte Integration, hohe Sensorleistung und schnelle Datenübertragung für anspruchsvolle industrielle Bildverarbeitung. Die Serie ist in Single-Link– und Dual-Link-Varianten erhältlich und eignet sich für Anwendungen, die hohen Durchsatz, präzises Triggering und zuverlässigen Betrieb in Produktionsumgebungen erfordern. Mit Unterstützung für Power over CoaXPress, GenICam 3.0 und reinraumgerechten Betrieb lassen sich diese Kameras nahtlos in moderne Inspektions- und Automatisierungssysteme integrieren.
Eigenschaften
- Sony Pregius S Global-Shutter-Sensoren für hohe Empfindlichkeit, geringes Rauschen und ausgezeichnete Bildhomogenität
- CoaXPress-12-Schnittstelle mit 1 oder 2 Links für hohe Bandbreite, geringe Latenz und lange Kabelstrecken
- Bis zu 25 Gbit/s Datendurchsatz in Dual-Link-Konfigurationen für anspruchsvolle High-Speed-Bildgebung
- GenICam 3.0-Konformität für die einfache Integration in Standard-Machine-Vision-Software und Framegrabber
- On-Board-ROI, Binning und LUT zur Optimierung von Bildausgabe, Bildrate und Bandbreitennutzung
- Elektrische und optische Triggereingänge für flexible, störsichere Synchronisierung
- Integrierter 4-Kanal-Strobe-Controller für präzise Beleuchtungssteuerung ohne zusätzliche externe Hardware
- 24-V-tolerante industrielle I/O und RS-232 für den direkten Anschluss an Automatisierungskomponenten und SPSen
- Betriebstemperatur von -10 °C bis 60 °C in einem kompakten, thermisch optimierten Gehäuse
- Reinraumtaugliches Design für Halbleiter-, Elektronik- und andere kontrollierte Fertigungsumgebungen
Downloads
für FXO CXP (1&2 connections) CoaXPress-12-Kameramodule
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Part Number | Resolution (MP) | Image Resolution (H × V) | Sensor | Pixel Size | Max Frame Rate | Color/Mono |
|---|---|---|---|---|---|---|
fxo420CCX12-2C | 7.1 | 3216 × 2208 | Sony IMX420 | 4.50 µm | 207.0 fps | Color |
fxo420MCX12-2C | 7.1 | 3216 × 2208 | Sony IMX420 | 4.50 µm | 207.0 fps | Mono |
fxo421CCX12-2C | 2.8 | 1936 × 1464 | Sony IMX421 | 4.50 µm | 413.5 fps | Color |
fxo421MCX12-2C | 2.8 | 1936 × 1464 | Sony IMX421 | 4.50 µm | 413.5 fps | Mono |
fxo425CCX12-2C | 1.8 | 1600 × 1104 | Sony IMX425 | 9.00 µm | 671.0 fps | Color |
fxo425MCX12-2C | 1.8 | 1600 × 1104 | Sony IMX425 | 9.00 µm | 671.0 fps | Mono |
fxo530CCX12-2C | 24.6 | 5328 × 4608 | Sony IMX530 | 2.74 µm | 97.6 fps | Color |
fxo530MCX12-2C | 24.6 | 5328 × 4608 | Sony IMX530 | 2.74 µm | 97.6 fps | Mono |
fxo531CCX12-2C | 20.4 | 4512 × 4512 | Sony IMX531 | 2.74 µm | 109.5 fps | Color |
fxo531MCX12-2C | 20.4 | 4512 × 4512 | Sony IMX531 | 2.74 µm | 109.5 fps | Mono |
fxo532CCX12-2C | 16.2 | 5328 × 3040 | Sony IMX532 | 2.74 µm | 144.0 fps | Color |
fxo532MCX12-2C | 16.2 | 5328 × 3040 | Sony IMX532 | 2.74 µm | 144.0 fps | Mono |
fxo535CCX12-2C | 12.3 | 4096 × 3008 | Sony IMX535 | 2.74 µm | 182.5 fps | Color |
fxo535MCX12-2C | 12.3 | 4096 × 3008 | Sony IMX535 | 2.74 µm | 182.5 fps | Mono |
fxo536CCX12-2C | 8.1 | 2848 × 2848 | Sony IMX536 | 2.74 µm | 195.0 fps | Color |
fxo536MCX12-2C | 8.1 | 2848 × 2848 | Sony IMX536 | 2.74 µm | 195.0 fps | Mono |
fxo537CCX12-2C | 5 | 2448 × 2048 | Sony IMX537 | 2.74 µm | 262.0 fps | Color |
fxo537MCX12-2C | 5 | 2448 × 2048 | Sony IMX537 | 2.74 µm | 262.0 fps | Mono |
fxo540CCX | 24.4 | 5312 × 4600 | Sony IMX540 | 2.74 µm | 30.4 fps | Color |
fxo540MCX | 24.4 | 5312 × 4600 | Sony IMX540 | 2.74 µm | 30.4 fps | Mono |
fxo541CCX | 20.2 | 4480 × 4504 | Sony IMX541 | 2.74 µm | 35.7 fps | Color |
fxo541MCX | 20.2 | 4480 × 4504 | Sony IMX541 | 2.74 µm | 35.7 fps | Mono |
fxo542CCX | 16.1 | 5312 × 3032 | Sony IMX542 | 2.74 µm | 45.6 fps | Color |
fxo542MCX | 16.1 | 5312 × 3032 | Sony IMX542 | 2.74 µm | 45.6 fps | Mono |
fxo545CCX | 12.3 | 4096 × 3000 | Sony IMX545 | 2.74 µm | 61.0 fps | Color |
fxo545MCX | 12.3 | 4096 × 3000 | Sony IMX545 | 2.74 µm | 61.0 fps | Mono |
fxo546CCX | 8 | 2832 × 2840 | Sony IMX546 | 2.74 µm | 88.0 fps | Color |
fxo546MCX | 8 | 2832 × 2840 | Sony IMX546 | 2.74 µm | 88.0 fps | Mono |
fxo547CCX | 5 | 2448 × 2048 | Sony IMX547 | 2.74 µm | 124.0 fps | Color |
fxo547MCX | 5 | 2448 × 2048 | Sony IMX547 | 2.74 µm | 124.0 fps | Mono |
fxo901CCX12-2C | 16.4 | 8016 × 2048 | Sony IMX901 | 2.74 µm | 135.4 fps | Color |
fxo901MCX12-2C | 16.4 | 8016 × 2048 | Sony IMX901 | 2.74 µm | 135.4 fps | Mono |
fxo902CCX12-2C | 12.4 | 6048 × 2048 | Sony IMX902 | 2.74 µm | 135.4 fps | Color |
fxo902MCX12-2C | 12.4 | 6048 × 2048 | Sony IMX902 | 2.74 µm | 135.4 fps | Mono |
FAQs
für FXO CXP (1&2 connections) CoaXPress-12-Kameramodule
Jede FXO CXP Kamera verwendet Sony Pregius S CMOS-Sensoren mit Global-Shutter-Technologie. Diese Sensoren sind bekannt für hohe Empfindlichkeit, geringes Rauschen, hohe Homogenität und hervorragende Bildqualität bei Inspektionsanwendungen mit schnellen Bewegungen.
Die CoaXPress-12-Schnittstelle bietet hohe Bandbreite bei geringer Latenz, sodass die Kameras hochauflösende Bilder in Echtzeit mit hohen Bildraten übertragen können. Außerdem unterstützt sie Kabellängen von bis zu 25 m und kann die Stromversorgung über PoCXP bereitstellen, was den Verkabelungsaufwand reduziert.
Ja. Die FXO CXP Serie ist über den gesamten Sensorbereich hinweg sowohl in monochromen als auch in Farb-Varianten erhältlich. So können Anwender zwischen maximaler Graustufenempfindlichkeit und vollfarbiger Bildaufnahme wählen, ohne die grundlegende Kameraplattform zu wechseln.
Diese Kameras bieten vielseitige industrielle I/O mit 24-V-toleranten TTL-Leitungen, RS-232 und einem optisch isolierten Triggereingang. Unterstützt werden interne, softwaregesteuerte und externe Triggermodi. Der integrierte 4-Kanal-Strobe-Controller hilft dabei, die Beleuchtung direkt mit der Belichtung zu synchronisieren.
Die FXO CXP Serie umfasst ROI, Pixel-Binning und Lookup-Tabellen (LUTs), um die Bildausgabe direkt in der Kamera zu optimieren. Zusätzliche Einstellungen wie Verstärkung, Belichtungszeit und Weißabgleich bei Farbmodellen helfen, die hostseitige Verarbeitung zu reduzieren und die Bandbreiteneffizienz zu verbessern.
FXO CXP Kameramodule verfügen über ein robustes Aluminiumgehäuse und sind für den Betrieb von -10 °C bis +60 °C ausgelegt. Ihr kompaktes passives Design unterstützt in den meisten Anwendungen einen zuverlässigen industriellen 24/7-Betrieb ohne aktive Kühlung.
Sie benötigen einen CoaXPress-Framegrabber, der die erforderliche Anzahl an CXP-12-Links unterstützt, passende Koaxialkabel sowie GenICam-kompatible Software oder das SDK des Herstellers. Wenn der Framegrabber dies unterstützt, kann die Stromversorgung über das CoaXPress-Kabel mittels PoCXP erfolgen.
Ja. Die FXO CXP Serie ist für den reinraumtauglichen Betrieb ausgelegt und eignet sich sehr gut für Halbleiter-, PCB– und andere Aufgaben in der Elektronikfertigung. Das passive Kühlkonzept und das geschlossene Gehäuse tragen dazu bei, Kontaminationsrisiken in kontrollierten Umgebungen zu minimieren.
