De 74000-serie is een familie stroomtransformatoren met ferrietkern, ontwikkeld voor betrouwbare stroommeting in industriële toepassingen en vermogenselektronica. Deze transformatoren bestrijken twee afzonderlijke frequentiedomeinen: conventionele netvoeding van 50 Hz tot 400 Hz en hoogfrequente schakelcircuits van 20 kHz tot 150 kHz. Het assortiment omvat pin-primary-modellen voor directe PCB-montage tot 25 A en toroidale through-hole-modellen voor externe geleiders tot 250 A. De ferrietkernen zijn geoptimaliseerd voor lage verliezen en bieden over het beoogde werkbereik een typische nauwkeurigheid van circa 1%. Meerdere kernuitvoeringen, waaronder E-core-, U-core- en toroïdale versies, helpen ontwerpers de sensor af te stemmen op mechanische en elektrische randvoorwaarden. Wikkelverhoudingen van 1:25 tot 1:2000 bieden flexibiliteit voor verschillende stroomniveaus en signaalgevoeligheden. UL-erkende isolatiematerialen en modellen met basis- of versterkte isolatie ondersteunen toepassing in apparatuur die op het lichtnet is aangesloten. De serie is geschikt voor toepassingen zoals energiemeting, netbewaking, SMPS-stroomdetectie, motoraandrijvingen, zonne-omvormers, laboratoriuminstrumenten en inductieverwarmingssystemen.
De 74000-serie stroomtransformatoren zijn ontworpen voor nauwkeurige AC-stroommeting in zowel laagfrequente netsystemen als hoogfrequente vermogenselektronica. Het assortiment combineert pin-primary-uitvoeringen voor PCB-montage met toroïdale through-hole-formaten, zodat ze eenvoudig kunnen worden geïntegreerd in compacte printplaten of kabelgevoede systemen met hogere stromen. Met een stroombereik van enkele ampères tot 250 A, wikkelverhoudingen van 1:25 tot 1:2000 en een typische nauwkeurigheid van circa 1% ondersteunen deze stroomtransformatoren toepassingen zoals AC-stroommeting, SMPS-stroomdetectie, industriële besturingen, zonne-omvormers en laboratoriuminstrumentatie.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Brede frequentiedekking: Ondersteunt netstroomdetectie van 50 Hz tot 400 Hz en 20 kHz tot 150 kHz SMPS-stroommeting binnen één productfamilie.

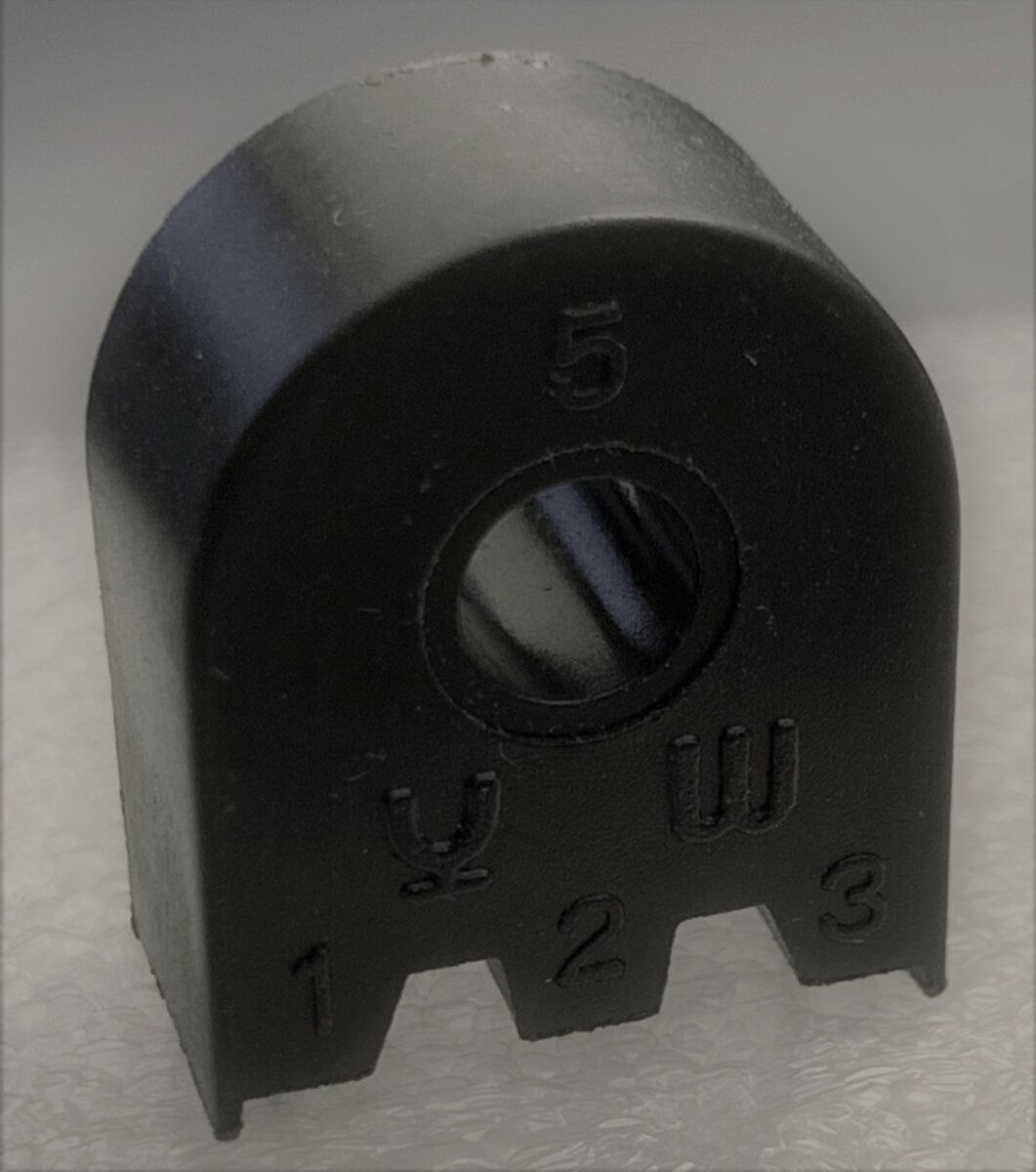

- Flexibele primaire uitvoeringen: Kies pin-primary stroomtransformatoren voor PCB-montage voor directe integratie op de printplaat of through-hole stroomtransformatoren voor detectie op externe geleiders in systemen met hoger vermogen.
- Breed stroombereik: Meet van lage stroomniveaus tot 250 A en dekt daarmee alles af van compacte besturingselektronica tot veeleisende industriële vermogenscircuits.
- Meerdere kernconstructies: Verkrijgbaar in ferrietuitvoeringen met E-core, U-core en toroïdale kern, passend bij verschillende mechanische layouts en montagemethoden.
- Ruime keuze in wikkelverhoudingen: Verhoudingen van 1:25 tot 1:2000 helpen het uitgangsniveau, de gevoeligheid en het werkbereik voor de toepassing te optimaliseren.
- Hoge meetnauwkeurigheid: Ontworpen voor typische prestaties van circa ±1% nauwkeurigheid bij nominale stroom met een geschikte burden-weerstand.
- Veiligheidsgerichte isolatie: Gebruikt UL94-V0-materialen, waarbij geselecteerde modellen basis- of versterkte isolatie, kruipafstanden tot 8 mm en isolatietestspanningen tot 4 kV bieden.
- Kostenefficiënte detectieoplossing: De ferrietkernconstructie biedt robuuste, onderhoudsarme AC-stroomdetectie voor industriële apparatuur, energiesystemen en vermogensconversieapparatuur.
Downloads
voor 74000-serie stroomtransformatoren
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Pin-primary-modellen (50–400 Hz AC-netspanning) | 74521 | 74523 | 74531 | 74533 | 74534 | 74561 |
|---|---|---|---|---|---|---|
Wikkelverhouding | 1:750 | 1:500 | 1:1000 | 1:1000 | 1:350 | 1:2000 |
Maximale primaire stroom (A) | 20 | 15 | 25 | 8 | 4 | 8 |
Secundaire weerstand (Ω) | 57 | 155 | 90 | 360 | 380 | 400 |
Secundaire inductantie (mH) | 300 | 670 | 4000 | 17000 | 19000 | 4500 |
Isolatietestspanning | 2500 V | 1500 V | 2500 V | 2500 V | 2500 V | 4000 V |
| Modellen met pinprimaire aansluiting (20–150 kHz SMPS) | 74520 | 74530 | 74550 | 74560 | 74562 | 74570 |
|---|---|---|---|---|---|---|
Wikkelverhouding | 1:100 | 1:100 | 1:100 | 1:100 | 1:100 | 1:50 |
Maximale primaire stroom (A) | 20 | 25 | 10 | 10 | 25 | 20 |
Secundaire weerstand (Ω) | 1.5 | 1.0 | 2.3 | 1.1 | 1.1 | 0.32 |
Secundaire inductantie (mH) | 8 | 10 | 6 | 12 | 12 | 9 |
Isolatietestspanning | 2500 V | 2500 V | 1500 V | 4000 V | 4000 V | 4000 V |
| Doorsteekmodellen (20–150 kHz SMPS) | 74500 | 74501 | 74502 | 74510 | 74540 |
|---|---|---|---|---|---|
Wikkelverhouding | 1:50 | 1:100 | 1:200 | 1:100 | 1:100 |
Max. primaire stroom (A) | 15 | 25 | 25 | 150 | 200 |
Secundaire weerstand (Ω) | 0.6 | 1.5 | 5 | 0.25 | 0.35 |
Secundaire inductantie (mH) | 5 | 20 | 80 | 40 | 50 |
Isolatietestspanning | Open frame | Open frame | Open frame | Open frame | Open frame |
| Modellen met doorvoeropening (50–400 Hz AC-netspanning) | 74503 | 74504 | 74511 | 74543 | 74546 |
|---|---|---|---|---|---|
Wikkelverhouding | 1:1000 | 1:750 | 1:1000 | 1:500 | 1:1000 |
Maximale primaire stroom (A) | 12 | 10 | 60 | 100 | 250 |
Secundaire weerstand (Ω) | 45 | 35 | 32 | 6.5 | 22 |
Secundaire inductantie (mH) | 2000 | 1100 | 4000 | 1250 | 8000 |
Isolatietestspanning | Open frame | Open frame | Open frame | Open frame | Open frame |
Opmerkingen bij de specificaties
- Through-hole-modellen hebben geen ingebouwde primaire wikkeling; de primaire geleider wordt tijdens de installatie door de opening gevoerd.
- Bij open-frame toroïdale versies hangt de isolatieprestatie af van de isolatie van de geleider en van de eindassemblage.
- Sommige onderdeelnummers geven de aansluitstijl aan in plaats van een afwijkend magnetisch ontwerp. Varianten die eindigen op 1/2 gebruiken doorgaans PCB-pinnen, 3/4/5 gebruiken FASTON-aansluitingen en 6/7/8 gebruiken draaduitgangen.
Veelgestelde vragen
voor 74000-serie stroomtransformatoren
Pin-primary-modellen hebben een geïntegreerde primaire winding in de behuizing en zijn bedoeld voor directe PCB-montage. Ze worden doorgaans gebruikt voor stroomdetectie op de printplaat tot ongeveer 25 A. Through-hole-modellen zijn toroïdale componenten zonder vaste primaire wikkeling, waardoor een geïsoleerde kabel of geleider door het midden van de kern wordt geleid. Deze versies zijn beter geschikt voor installaties met hogere stromen, tot 250 A, en worden vaak toegepast wanneer de sensor rond een externe geleider wordt gemonteerd in plaats van direct op de PCB.
Nee. De 74000-serie is uitsluitend ontworpen voor AC- en gepulste stroommeting. Net als andere stroomtransformatoren werkt deze serie op basis van een veranderend magnetisch veld in de ferrietkern en genereert daarom geen bruikbaar uitgangssignaal voor een constante DC-stroom. Voor DC-detectie zijn technologieën zoals Hall-effect sensoren of geïsoleerde meetcircuits op basis van een shunt geschikter.
De juiste wikkelverhouding hangt af van de maximale primaire stroom, het vereiste uitgangssignaalniveau en de burden-weerstand in het meetcircuit. Lagere verhoudingen zoals 1:50 of 1:100 zijn beter geschikt voor hogere stromen, omdat ze het risico op verzadiging verkleinen, terwijl hogere verhoudingen zoals 1:500 of 1:1000 een grotere uitgangsgevoeligheid bieden voor kleinere stromen. Kies in de praktijk een model dat uw verwachte bedrijfsstroom binnen het gespecificeerde bereik houdt en een secundair signaal levert dat groot genoeg is voor uw detectie-elektronica zonder de kern te oversturen.
De typische nauwkeurigheid ligt rond ±1% bij nominale stroom wanneer de transformator wordt gebruikt met de aanbevolen burden en binnen het bedoelde frequentiebereik. De nauwkeurigheid kan worden beïnvloed door de keuze van de burden-weerstand, de werkfrequentie, het stroomniveau en hoe dicht de toepassing bij kernverzadiging komt. De beste resultaten worden behaald wanneer de transformator binnen het gespecificeerde stroombereik wordt gebruikt en de burden zo wordt gekozen dat deze past bij de gewenste meetspanning zonder de bedrijfsgrenzen van de kern te overschrijden.
Ja. Een burden-weerstand is nodig over de secundaire wikkeling om de secundaire stroom om te zetten in een meetbare spanning en om te zorgen voor de juiste belasting van de transformator. Zonder deze weerstand kan de secundaire spanning te hoog oplopen en neemt de meetnauwkeurigheid af. Kies de weerstandswaarde zo dat de secundaire stroom een geschikte full-scale spanning voor uw circuit oplevert, terwijl de transformator binnen de aanbevolen bedrijfsomstandigheden blijft. Een hogere burden verhoogt de uitgangsspanning, maar te veel weerstand kan de kern richting verzadiging duwen.
De 74000-serie maakt gebruik van door UL goedgekeurde isolatiematerialen en is ontworpen voor toepassingen die een veilige isolatie tussen primaire en secundaire circuits vereisen. Afhankelijk van het model ondersteunt het assortiment basis- of versterkte isolatie, met kruipafstanden tot 8 mm en isolatietestspanningen tot 4 kV AC. Deze eigenschappen maken geselecteerde onderdelen geschikt voor apparatuur die op het lichtnet is aangesloten, mits ook het uiteindelijke systeemontwerp aan de relevante veiligheidseisen voldoet.
