eDrive Series laserdiodedrivers 100A / 300A gepulst & CW

Kies de configuratie door de vereiste continue stroom, de gepulste piekstroom en de behoeften voor thermisch beheer afzonderlijk te beoordelen. De vermelde CW-modellen leveren 0–50 A met luchtkoeling en 0–70 A met waterkoeling, terwijl de QCW-modellen 0–300 A bieden met beide koelmethoden. De serie wordt ook beschreven als geschikt voor configuraties tot 100 A CW, dus elke vereiste boven 70 A moet worden gecontroleerd aan de hand van de exact bestelbare uitvoering. Luchtkoeling verlaagt de eisen aan de voorzieningen, terwijl waterkoeling de hogere opgegeven CW-stroom en een breder stroomafhankelijk QCW-duty-cyclebereik ondersteunt. Leg de belastingsspanning, piek- en gemiddelde stroom, pulsbreedte, herhalingsfrequentie, omgevingstemperatuur en beschikbare koeling vast voordat u het model kiest.

Gebruik voor eerste berekeningen 0–375 V als het gedetailleerde programmeerbare compliancebereik, maar bevestig de nominale waarde van de exact bestelde variant voordat het ontwerp wordt vrijgegeven. In de productinformatie wordt ook 350 V als algemene waarde genoemd en 400 V in de variantenmatrix, wat wijst op een configuratie- of documentatieverschil dat niet veilig kan worden genegeerd. De compliancespanning biedt ruimte voor de gezamenlijke doorlaatspanning van in serie geschakelde diode-arrays, bekabeling en schakelverliezen; zij dwingt de belasting niet om op de maximale spanning te werken. De resolutie van de spanningsweergave is 0,1 V met een opgegeven nauwkeurigheid van ±2%. Bereken de diode-doorlaatspanning in het worstcasescenario bij bedrijfsstroom en temperatuur, voeg een passende marge toe en controleer de bevestigde driverlimiet ten opzichte van de volledige belastingsketen.

De eDrive Series accepteert triggering met een positieve flank via TTL of 5 V CMOS via een 50 Ω-ingang met een minimale ingangspulsbreedte van 50 µs. De pulsfrequentie-instelling loopt van 0–100 kHz, al ligt de praktische werking meestal onder 10 kHz omdat de toelaatbare frequentie afhangt van de Q-switch-vensterbreedte voor CW-timing en van de stroompulsbreedte voor QCW-bedrijf. Het CW-timingbereik is 40 ns–250 µs met een weergegeven resolutie van 10 ns, intern afgerond op 40 ns, terwijl het QCW-bereik 10 µs–500 ms bedraagt met een resolutie van 100 ns en een overgangstijd onder 40 µs. Voor verdere timing in de keten is een TTL- of 5 V CMOS-triggeruitgang met een 50 Ω-driver beschikbaar. Ontwerp de synchronisatieketen op basis van kabelafsluiting, propagatievertraging en de gecombineerde duty cycle, in plaats van ervan uit te gaan dat elke maximumwaarde gelijktijdig beschikbaar is.

De beveiligingsarchitectuur combineert programmeerbare limieten voor stroom en duty cycle met shutterregeling, koelmiddelbewaking en veiligheidsinterlocks. De interlockingang werkt met het sluiten van schakelcontacten met een nominale openklemspanning van 5 VDC; de nominale kortsluitstroom is 60 mA voor de 2U-unit en 90 mA voor de 4U Nitro. Deze functies kunnen werking voorkomen wanneer niet aan externe veiligheids- of koelvoorwaarden is voldaan en kunnen helpen om de diode-array binnen zijn geconfigureerde elektrische grenzen te houden. Ze vervangen geen systeembrede risicobeoordeling, passend noodstopcircuit of onafhankelijke beveiliging die voor de installatie vereist is. Neem doorstroming, temperatuur, behuizing en laser-enablevoorwaarden op in een gedocumenteerde interlockketen en valideer vervolgens elke foutrespons voordat u de volledige stroom inschakelt.

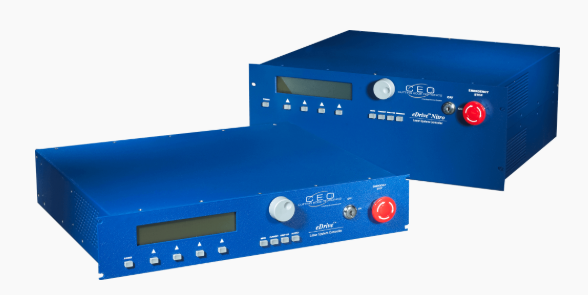

Kies de 2U eDrive wanneer rackhoogte en een modulaire systeemarchitectuur prioriteit hebben; kies de 4U eDrive Nitro wanneer optionele systeemfuncties in één behuizing moeten worden geïntegreerd. Beide formaten behouden de basisfuncties voor CW- of QCW-stroomregeling, triggering, interlocks, RS-232- en RS-485-communicatie en 19-inch rekmontage. Afhankelijk van de uitvoering kan de Nitro opties bevatten zoals een voeding, RF-driver, enkel- of dubbelassige Q-switchregeling en temperatuurregeling. Deze integratie kan het aantal afzonderlijke chassis en interconnecties verminderen, maar neemt 4U in plaats van 2U in beslag en vereist dat de opties al in de specificatiefase worden vastgelegd. Breng elke externe voeding, RF-, temperatuurregel- en timingfunctie in kaart voordat u beslist welke functies gescheiden blijven en welke in de driver worden ondergebracht.

Integratie op afstand wordt ondersteund via RS-232- en RS-485-interfaces, met LabVIEW-compatibiliteit en een lokale frontpaneelinterface op standaardconfiguraties. Externe triggering en uitgangen voor timingsynchronisatie maken het mogelijk om deterministische pulstiming in hardware te houden, terwijl een hostcomputer de instellingen, bewaking en sequentiesturing verzorgt. Ook OEM-configuraties en uitvoeringen voor afstandsbediening zonder frontpaneel worden beschreven; die kunnen geschikt zijn voor gesloten apparatuur waarbij lokale bediening niet nodig is. Leg vast wie het commando voert, wat de opstartstatussen zijn, hoe het systeem zich gedraagt bij communicatieverlies en onder welke voorwaarden stroom mag worden ingeschakeld voordat u de besturingssoftware schrijft. Houd kritieke veiligheidsinterlocks onafhankelijk van de normale softwarecommunicatie en controleer de teruglezing op afstand aan de hand van de opgegeven nauwkeurigheid van ±2% voor stroom en spanning.

De toelaatbare QCW-duty cycle moet worden gekozen op basis van het werkgebied dat hoort bij piekstroom en koelmethode, en niet op basis van één enkel headlinepercentage. Het bredere werkgebied wordt beschreven als oplopend tot 20% duty cycle onder geschikte omstandigheden, terwijl de gedetailleerde 2U-beschrijving voor de watergekoelde versie 300 A QCW-bedrijf noemt bij niet meer dan 7% duty cycle. De maximale pulsbreedte hangt ook af van de uitgangsstroom en de interne capaciteit, waardoor het pulsbreedtebereik van 10 µs–500 ms niet willekeurig kan worden gecombineerd met het pulsfrequentiebereik van 0–100 kHz. Bereken de duty cycle als pulsbreedte vermenigvuldigd met herhalingsfrequentie en vergelijk het resultaat vervolgens met de juiste bedrijfsgrafiek voor lucht- of waterkoeling bij de beoogde piekstroom. Herhaal deze controle voor de slechtst mogelijke koeling, omgevingstemperatuur en productietoleranties voordat u de driver en diodebelasting vrijgeeft voor gebruik.
