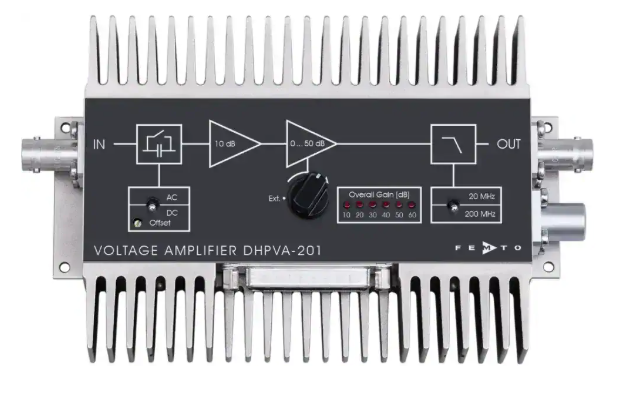

DHPVA 100/200 MHz breedbandspanningsversterker

Kies het model op basis van de hoogste signaalfrequentie en de kortste flanktijd die in de meting behouden moeten blijven. De DHPVA-101 biedt een volledige bandbreedte van 100 MHz met een stijg-/daaltijd van 3,5 ns, terwijl de gereduceerde modus 10 MHz en 35 ns levert. De DHPVA-201 breidt dit uit naar 200 MHz en 1,8 ns, met een gereduceerde modus van 20 MHz die een respons van 18 ns geeft. Verder hebben beide modellen hetzelfde versterkingsbereik, dezelfde ingangsruis, drift, 50 Ω-signaalweg en besturingsconfiguratie. De 200 MHz-versie is daarom geschikt wanneer de extra bandbreedte nodig is, terwijl het 100 MHz-model volstaat voor systemen waarvan het bruikbare spectrum onder die grens blijft.

Kies de laagste versterking die voldoende resolutie geeft voor de digitiser of oscilloscoop, terwijl de uitgang van de versterker binnen het lineaire bereik van 2 Vpp blijft. De beschikbare instellingen van 10, 20, 30, 40, 50 en 60 dB komen overeen met spanningsversterkingen van ongeveer ×3,16, ×10, ×31,6, ×100, ×316 en ×1.000. Zo levert een ingangssignaal van 10 mVpp bij 40 dB ongeveer 1 Vpp op, terwijl 50 dB zou uitkomen op circa 3,16 Vpp en daarmee het lineaire bereik overschrijdt. Het bruikbare bereik van het ingangssignaal ligt rond 100 µV tot 300 mV en kan met middeling worden uitgebreid tot ongeveer 10 µV. De werkelijke resolutie aan de onderkant hangt ook af van de meetbandbreedte, de bronimpedantie en de vereiste signaal-ruisverhouding (SNR).

Gain-onafhankelijke bandbreedte betekent dat een verandering van de gevoeligheid niet leidt tot de gebruikelijke grote verandering in flanksnelheid of frequentierespons. De bandbreedte en stijg-/daaltijd blijven binnen een maximale afwijking van ±10% over alle zes versterkingsinstellingen, zodat metingen bij verschillende versterkingen directer met elkaar kunnen worden vergeleken. Bij volledige bandbreedte bedragen de nominale stijg-/daaltijden 3,5 ns voor de DHPVA-101 en 1,8 ns voor de DHPVA-201. In de gereduceerde modi veranderen deze tijden naar respectievelijk 35 ns en 18 ns en wordt een respons met een benaderende Bessel-karakteristiek gebruikt. Daardoor kan de engineer bij snelle transiënten de volledige snelheid behouden, of de bandbreedte bewust beperken wanneer een lagere geïntegreerde breedbandruis belangrijker is.

Gebruik DC-koppeling wanneer het absolute signaalniveau, langzame variaties of frequenties onder 10 Hz moeten worden gemeten. AC-koppeling introduceert een onderste afsnijfrequentie van 10 Hz en is daarom geschikt wanneer een DC-component of langzame baselineverschuiving anders het uitgangsbereik zou innemen. In de DC-modus kan de ingangs-offset worden ingesteld van −10 mV tot +10 mV met de frontbediening of een externe spanning. Het externe regelbereik van ±10 V komt overeen met ±10 mV offsetinstelling, teruggerekend naar de ingang, terwijl de drift van de ingangsspanning 0,3 µV/°C bedraagt. De keuze voor koppeling moet daarom worden gebaseerd op de vraag of baseline-informatie nodig is en hoeveel offset binnen de gekozen versterking en het uitgangsbereik toelaatbaar is.

Ja, vijf optisch geïsoleerde digitale ingangen bieden afstandsbediening van versterking, koppeling en bandbreedte met TTL/CMOS-compatibele niveaus. Logic low is gedefinieerd van −0,8 tot +0,8 V, terwijl logic high wordt geaccepteerd van +1,8 tot +12 V. De versterking wordt gecodeerd via pinnen 10 tot en met 12, AC/DC-koppeling gebruikt pin 13 en de bandbreedtemodus gebruikt pin 14, met een opgegeven omschakeltijd voor de versterking van 5 ms. De remote bits werken via een logische OR met de lokale schakelaars, dus de betreffende lokale regeling moet eerst in de vereiste remote-compatibele stand worden gezet. Gemengd gebruik is ook mogelijk, waarbij de versterking lokaal geregeld blijft terwijl de bandbreedte of koppeling door het testsysteem wordt aangestuurd.

De hoofdinput en -output zijn beide ontworpen voor een 50 Ω-omgeving en gebruiken vrouwelijke BNC-connectoren. Gebruik een 50 Ω RF-kabel en een 50 Ω ontvangende afsluiting wanneer de gespecificeerde bandbreedte, pulsrespons en prestaties voor retourverlies vereist zijn. Bij 100 MHz heeft de DHPVA-101 respectievelijk een ingangs- en uitgangsretourverlies van −31 dB en −35 dB; bij 200 MHz zijn de waarden voor de DHPVA-201 −22 dB en −30 dB. De aparte monitoruitgang heeft eveneens een bronimpedantie van 50 Ω, maar is ontworpen om een belasting van minimaal 1 MΩ aan te sturen. Deze monitoraansluiting met 50 Ω afsluiten zou daarom de beschikbare spanning verlagen en niet overeenkomen met de bedoelde bedrijfsconditie.

De versterker vereist een geregelde voeding van ±15 V via de driepolige voedingsconnector. De typische voedingsstroom is ±120 mA, hoewel de maximale specificatie afhankelijk van de bedrijfsomstandigheden ±400 mA bedraagt. Het gespecificeerde bedrijfstemperatuurbereik loopt van 0 °C tot +50 °C, terwijl opslag is toegestaan van −40 °C tot +85 °C. Een of beide koellichamen mogen alleen worden verwijderd wanneer de behuizing of het rek via geschikt metaal-op-metaalcontact een alternatief thermisch pad van minder dan 2 K/W biedt. Voor een geïntegreerd systeem moet de ontwerper daarom rekening houden met voldoende voedingsmarge, toegang tot connectoren, luchtstroming en een gedefinieerd geleidend koelpad voordat de standaardconfiguratie van de koellichamen wordt aangepast.
