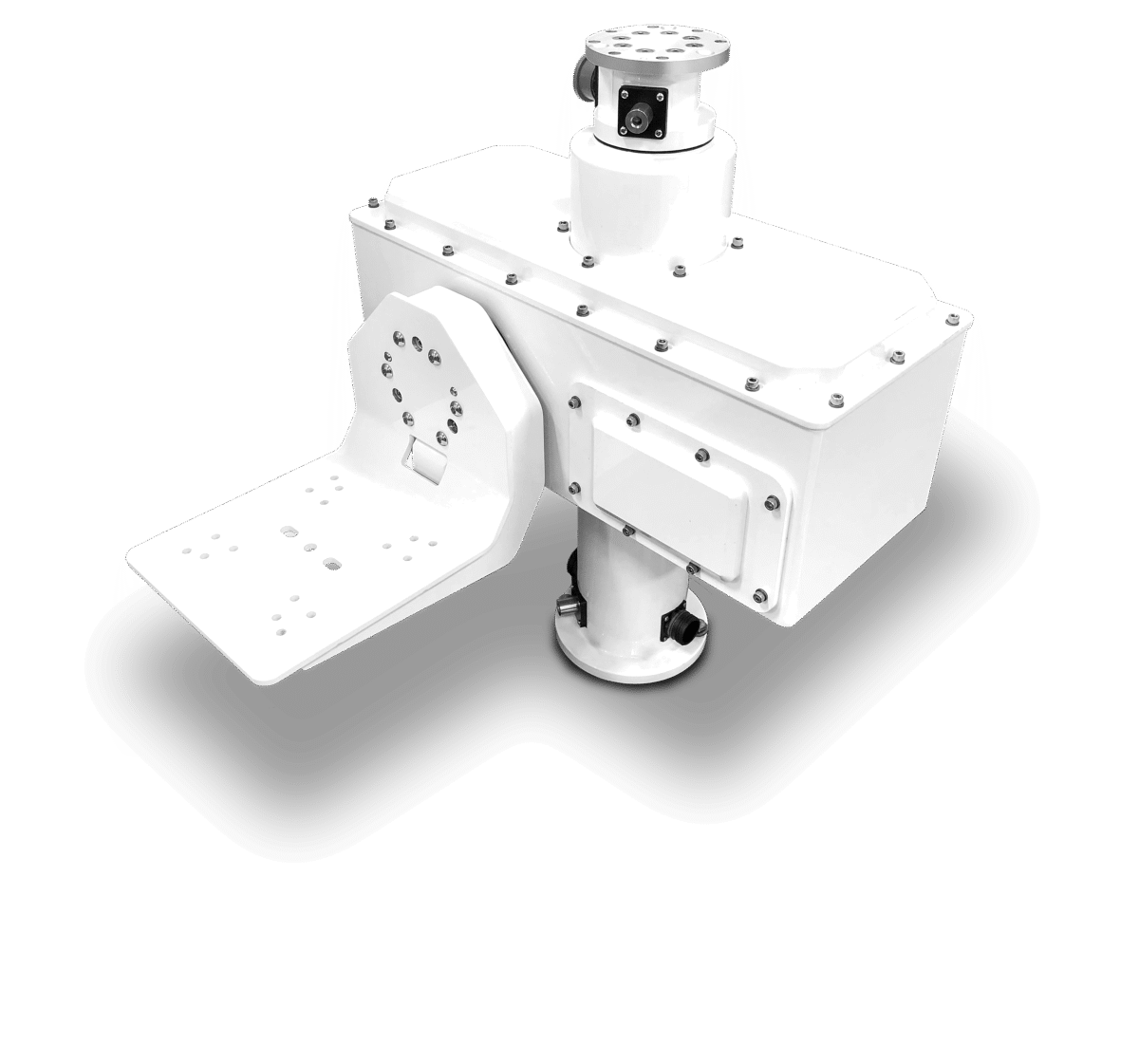

Taurus-R speciale positioneerder

Ja, de Taurus-R combineert een pan-en-tilt-platform voor payloads met een RF-doorvoerkoepel voor een bovenop gemonteerde radar of een andere onafhankelijk gepositioneerde payload. De capaciteit voor een gebalanceerde belasting bedraagt maximaal 68 kg voor zowel statische als mobiele installaties, terwijl op elk tilt-asplatform twee connectoren volgens militaire specificaties beschikbaar zijn voor sensorinterfaces. Afhankelijk van de sleepringconfiguratie kan het systeem twee HD-SDI-kanalen doorvoeren of via 10/100 Ethernet ondersteuning bieden voor IP-gekoppelde apparaten. In de praktijk moet de volledige payload rond de tilt-as zijn gebalanceerd en moeten de radar-, video- en communicatieconfiguratie vastliggen voordat het mechanische ontwerp en het kabelontwerp starten.

De positioner biedt een continue panrotatie van 360° en een tiltbereik van 180°, gelijk aan −90° tot +90°, met snelheden van 0,005 tot 60°/s. De pansnelheid hangt af van de payload en de tiltsnelheid van 60°/s geldt voor een gebalanceerde belasting. Feedback van de optische encoder biedt een uitlezing van 0,01° met een herhaalnauwkeurigheid van 0,05°, terwijl 10-bits lineaire snelheidsregeling en directe graden-per-seconde-commando’s gecontroleerde trackingprofielen ondersteunen. Deze waarden zijn geschikt voor langzaam scannen en sneller herpositioneren, al hebben de balans, de updatefrequentie van commando’s en de structurele stijfheid invloed op de daadwerkelijk behaalde prestaties. De unit is bedoeld voor periodieke beweging, dus toepassingen die continue beweging vereisen moeten vóór selectie op duty cycle worden beoordeeld.

Specificeer een nominale 24 V DC-voeding met een toegestane tolerantie van ±4 V DC. De opgegeven stromen zijn 6,5 A bij inschakelen, 8,6 A tijdens beweging en 0,5 A in stand-by, dus de voeding, beveiligingen en geleiders moeten zowel de bedrijfsbelasting van 8,6 A als inschakeltransiënten kunnen verwerken. Kabellengte, connectorweerstand en spanningsvariaties van het mobiele platform moeten worden beoordeeld ten opzichte van het resulterende ingangsbereik van 20–28 V DC. In alle configuraties worden connectoren volgens militaire specificaties gebruikt en voor de inbedrijfstelling zijn een testkabel van 6 ft en software inbegrepen. Controleer bij het opstellen van het totale vermogensbudget van het systeem of aangesloten sensoren een aparte vermogensallocatie vereisen.

Besturing kan worden gerealiseerd via RS232, RS422, RS485 of 10/100 Base-T Ethernet. De unit ondersteunt een native PTZ-protocol en Pelco-D, terwijl de connectiviteit aan sensorzijde RS232, RS422 en Ethernet-doorvoer omvat. De payloadinterface bevat vier configureerbare seriële poorten, twee TTL-poorten en één IP-poort, plus virtuele seriële communicatie via één enkele IP-verbinding. Dit geeft integrators meerdere mogelijkheden om camera’s, radar, illuminators en randapparatuur aan te sluiten zonder een aparte motion controller toe te voegen. Controleer vóór het afronden van het interface control document de signaalniveaus, poorttoewijzing, baudrates en of stabilisatie- of geo-targetingdata via seriële of Ethernet-transport verlopen.

Voor mobiele en onbeschutte installaties combineert de Taurus-R een bedrijfstemperatuurbereik van −32°C tot +55°C met thermostatisch geregelde interne verwarming. De verwarming schakelt in bij 0°C en uit bij 5°C, waardoor een aparte verwarmingskring voor de behuizing minder vaak nodig is. Trillingen worden gespecificeerd volgens MIL-STD-810H Method 514.8 Procedure I en mechanische schokken volgens Method 516.8 Procedure I; de maritieme configuratie heeft een IP67-classificatie. De behuizing is uitgevoerd in 6061-T6 aluminium, met RVS bevestigingsmateriaal en permanent afgedichte radiale kogellagers. In de praktijk is de maritieme configuratie de juiste keuze wanneer beschermingsgraad tegen indringing vereist is, en moet worden gecontroleerd of de gekozen afwerking, connectoren en montageconstructie passen bij de corrosie- en trillingsbelasting op locatie.

Kies de sleepringconfiguratie op basis van de beoogde datastructuur van de sensoren. Eén configuratie voert twee HD-SDI-kanalen naast het geïntegreerde radarpad, wat geschikt is wanneer ongecomprimeerde realtime video door de roterende assemblage moet worden geleid. Een alternatieve IP-configuratie ondersteunt doorvoerconnectiviteit voor maximaal vier 10/100 Ethernet-apparaten, zodat netwerk­sensoren dezelfde positionerinstallatie kunnen delen. Deze opties mogen na integratie niet als automatisch uitwisselbaar worden beschouwd, omdat connectorselectie, interne routering en externe bekabeling afhangen van de bestelde configuratie. Leg het aantal videostreams, Ethernet-apparaten, de vereiste bandbreedte en het radarpad vast voordat het mechanische ontwerp of de inkoopspecificatie wordt vrijgegeven.

De classificatie van 68 kg geldt voor een gebalanceerde payload, dus alleen de massa is niet voldoende om de geschiktheid te bevestigen. Naast het eigen gewicht van 43 kg van de positioner moeten ook het zwaartepunt, het moment op de tilt-as, kabelkrachten en dynamische belastingen door installatie op een voertuig of toren worden meegewogen. Op beide assen zijn instelbare soft limits beschikbaar, terwijl de tilt-as ook een vaste hard limit heeft; deze functies helpen te voorkomen dat de payload of bekabeling in beperkte zones terechtkomt. De technische tekening moet worden gebruikt om montage-interfaces en vrije ruimte te verifiëren, zonder afmetingen af te leiden uit productfoto’s. Omdat de opgegeven duty bedoeld is voor periodieke beweging, moeten continu scannen of permanente tracking als afzonderlijke toepassingsvoorwaarde worden beoordeeld.

Health and usage monitoring levert informatie over bedrijfsuren, temperatuur en status die kan worden gebruikt voor het plannen van inspecties en onderhoud. Dit is nuttig op torens, trailers en grondvoertuigen waar de toegang beperkt kan zijn en onverwachte uitval gevolgen kan hebben voor het bredere sensorsysteem. De gemonitorde informatie helpt teams om service-intervallen te koppelen aan het werkelijke gebruik in plaats van alleen aan kalenderperioden, vooral wanneer de bewegingsfrequentie en omgevingstemperatuur per inzet verschillen. Deze functionaliteit moet worden geïntegreerd in een afgesproken onderhoudsproces met vastgelegde alarmdrempels, verantwoordelijkheden voor data-evaluatie en escalatieacties. Bevestig tijdens het systeemontwerp welke logging, communicatie en serviceworkflow nodig zijn, zodat de informatie door de operationele organisatie kan worden gebruikt.
