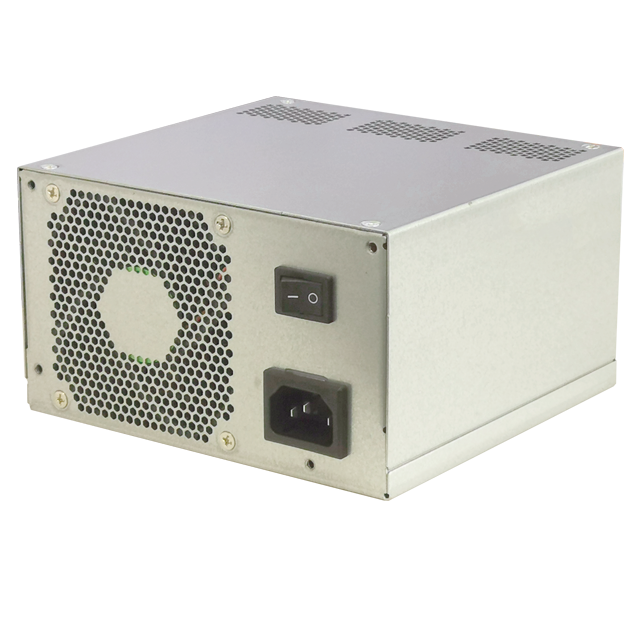

Alimentation à découpage AC/DC industrielle FSP500-70ACB 500 W PS2/ATX
- Technologie
- Alimentations pour ordinateurs industriels IPC
- Partner
- FSP Protek
La FSP500-70ACB est une alimentation ATX industrielle de 500 W conçue pour offrir une fiabilité à long terme. Grâce à son rendement 80 Plus Platinum, elle assure une conversion d’énergie très efficace avec une dissipation thermique minimale. Son format standard PS2/ATX de 150 × 140 × 86 mm permet une intégration facile dans les PC industriels, les serveurs et les stations de travail. L’unité intègre un PFC actif et des composants de haute qualité pour garantir une sortie stable et supporter des charges élevées en environnement industriel. Les circuits de protection intégrés, notamment OCP, OVP, OTP et la protection contre les courts-circuits, contribuent à protéger les systèmes connectés contre les défauts électriques. Avec une plage d’entrée AC complète de 90 à 264 VAC, elle convient à un déploiement mondial. Sa conformité aux normes UL, CE, FCC, EN 62368-1, CB, EAC, TÜV et UKCA renforce encore son aptitude aux applications d’automatisation, de communication et à d’autres systèmes critiques.
L’alimentation ATX 500 W FSP500-70ACB est conçue pour les systèmes industriels qui exigent une alimentation fiable, efficace et conforme aux normes. Son format PS2/ATX simplifie l’installation dans les châssis compatibles, tandis que le rendement 80 Plus Platinum, le PFC actif et les protections électriques complètes en font une solution parfaitement adaptée aux PC industriels, serveurs, équipements de communication et plateformes d’automatisation.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Format PS2/ATX 500 W : Compatible avec les emplacements d’alimentation ATX/PS2 standard pour une intégration simple au système.
- Rendement 80 Plus Platinum : Contribue à réduire les pertes d’énergie, le dégagement thermique et les coûts d’exploitation.
- Conception avec PFC actif : Optimise l’utilisation de la puissance d’entrée et assure un fonctionnement stable sur les réseaux AC du monde entier.
- Ventilateur de refroidissement interne de 80 mm : Assure une gestion thermique efficace pour un usage industriel continu.
- Faible ondulation et faible bruit : Fournit une sortie DC plus propre pour les cartes et composants sensibles.
- Protections complètes : Inclut les protections OCP, OVP, OTP et contre les courts-circuits pour sécuriser le système.
- Test Hi-Pot à 100 % : Vérifie l’intégrité de l’isolation et la sécurité électrique de chaque unité.
- MTBF de 100 000 heures : Favorise une longue durée de vie dans les environnements exigeants fonctionnant 24 h/24 et 7 j/7.
- Burn-in complet à 50 °C : Confirme des performances fiables dans des conditions ambiantes élevées.
Téléchargements
pour Alimentation à découpage AC/DC industrielle FSP500-70ACB 500 W PS2/ATX
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Parameter | Value |
Input Voltage | 90–264 VAC (full range) |
Input Frequency | 47–63 Hz |
Input Current (max.) | 8 A @ 115 VAC; 4 A @ 230 VAC |
Hold-up Time | ≥ 12 ms @ 115 VAC, ≥ 16 ms @ 230 VAC (at full load) |
Efficiency | 80 Plus Platinum (~90%+ efficiency) |
PFC | Active Power Factor Correction (PFC) |
Total Output Power | 500 W continuous |
Protections | OCP, OVP, OTP, SCP (short-circuit) |
Safety/EMC Compliance | UL/cUL, CE, FCC, CB, EAC, TUV (EN 62368-1), UKCA |
Cooling | 80 mm internal fan (temperature-controlled) |
Operating Temperature | 0°C to 50°C |
Storage Temperature | -20°C to +80°C |
Operating Humidity | Up to 85% RH (non-condensing) |
Storage Humidity | Up to 95% RH (non-condensing) |
MTBF | 100,000 hours @ 25°C (full load) |
Dimensions (W × D × H) | 150 × 140 × 86 mm (PS2/ATX standard) |
Output Connectors | 24-pin ATX, 8-pin EPS12V, PCIe 6+2 pin, SATA, Molex (multiple) |
| Output Rail | +3.3 V | +5 V | +12 V1 | +12 V2 | +5 Vsb | -12 V |
|---|---|---|---|---|---|---|
Max. Load | 24 A | 20 A | 18 A | 18 A | 3 A | 0.5 A |
Min. Load | 0 A | 0.2 A | 0.05 A | 0 A | 0 A | 0 A |
Regulation | ±5% | ±5% | ±5% | ±10% | ±5% | ±10% |
Ripple/Noise (max) | 50 mV | 50 mV | 120 mV | 120 mV | 50 mV | 120 mV |
- Remarque sur la puissance combinée : les rails +3,3 V et +5 V ont une limite de puissance combinée de 120 W.
- Option de compatibilité avec les systèmes existants : une sortie -5 V en option, jusqu’à 0,2 A, peut être disponible pour les applications héritées.
- Prêt pour l’industrie : le burn-in complet à 50 °C et le test Hi-Pot à 100 % contribuent à un déploiement fiable dans les environnements exigeants.
FAQs
pour Alimentation à découpage AC/DC industrielle FSP500-70ACB 500 W PS2/ATX
Cette alimentation prend en charge une large plage d’entrée AC de 90 VAC à 264 VAC. Elle s’adapte automatiquement aux tensions secteur utilisées dans le monde entier, sans commutation manuelle.
80 Plus Platinum indique un très haut rendement de conversion de puissance, généralement de l’ordre de 90 à 92 % à charge intermédiaire. Cela permet à l’unité de fonctionner à une température plus basse et de réduire les pertes d’énergie par rapport à des alimentations moins efficaces.
L’unité utilise le format standard PS2/ATX et mesure 150 × 140 × 86 mm. Elle est conçue pour s’intégrer dans les châssis compatibles avec des alimentations ATX pleine taille.
Il comprend des connecteurs d’alimentation ATX standard, notamment un connecteur principal ATX 24 broches, un connecteur CPU EPS12V 8 broches, un ou plusieurs connecteurs PCIe 6+2 broches, ainsi que plusieurs connecteurs SATA et Molex pour les lecteurs et périphériques.
Ce modèle intègre une protection contre les surintensités (OCP), une protection contre les surtensions (OVP), une protection contre les surtempératures (OTP) et une protection contre les courts-circuits (SCP). Ces fonctions contribuent à éviter d’endommager l’alimentation ainsi que les équipements connectés en cas de conditions de fonctionnement anormales.
Oui. Le FSP500-70ACB est conçu pour une utilisation continue, avec un MTBF de 100 000 heures à 25 °C et des tests de burn-in complets à 50 °C afin de garantir un fonctionnement fiable dans les environnements exigeants.
Oui, il utilise la correction active du facteur de puissance (active PFC). Cela améliore l’efficacité avec laquelle l’alimentation prélève le courant sur le réseau AC, ce qui contribue à réduire la puissance réactive inutile et à respecter les exigences internationales en matière de CEM.
Le FSP500-70ACB est conforme aux principales exigences internationales en matière de sécurité et de CEM, notamment UL/cUL, CE, FCC, CB, TÜV (EN 62368-1), UKCA et EAC.
