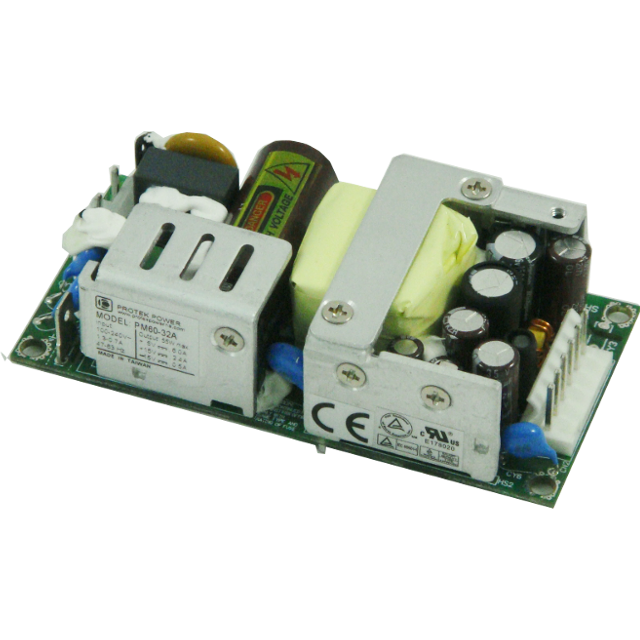

PM60 – Alimentation médicale Open Frame 60W
- Technologie
- Alimentations open frame / U-frame
- Partner
- FSP Protek
La PM60 est une gamme compacte d’alimentations à découpage AC-DC open-frame pour applications médicales, conçue pour l’intégration dans des équipements médicaux et électroniques. Selon le modèle choisi, elle fournit une puissance de sortie continue de 37,5 à 64 W avec refroidissement par convection. Son entrée universelle 90–264 VAC permet une utilisation dans différentes régions du monde sans sélection manuelle de la tension. La gamme comprend des versions à sortie simple, double et triple, offrant aux ingénieurs plusieurs combinaisons de rails pour la conception des systèmes. Son format de 2 × 4 × 1,18 pouces convient aux équipements dont l’espace interne est limité. L’isolation de classe BF, le faible courant de fuite à la terre et la certification EN 60601-1 permettent son utilisation dans des applications médicales. Les certifications IEC, EN, UL et CSA 62368-1 permettent également d’envisager cette gamme pour les équipements de réseaux de données, informatiques, de télécommunications, audio/vidéo et industriels.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Puissance de sortie de 37,5 à 64 W avec refroidissement par convection – Couvre plusieurs besoins en puissance au sein d’une même gamme de produits.
- Entrée universelle 90–264 VAC – Élimine la nécessité d’une sélection manuelle de la tension d’entrée.
- Modèles à sortie simple, double et triple – Offre un choix de configurations de rails d’alimentation pour différentes architectures de circuits.
- Construction sur PCB ouvert de 2 × 4 × 1,18 pouces – Facilite l’intégration dans des boîtiers d’équipement à espace restreint.
- Isolation de classe BF – Convient aux conceptions d’équipements médicaux exigeant cette classe d’isolation, sous réserve d’une évaluation complète du système.
- Faible courant de fuite à la terre – Aide à répondre aux exigences de courant de fuite dans les conceptions d’équipements médicaux.
- Certification EN 60601-1 – Facilite la sélection pour les applications d’équipements électromédicaux.
- Certifications IEC, EN, UL et CSA 62368-1 – Étend les possibilités d’utilisation aux équipements informatiques, de communication, audio/vidéo et industriels.
- Émissions de niveau B – Convient aux conceptions d’équipements soumises aux exigences correspondantes en matière d’émissions conduites et rayonnées.
- Conformité RoHS – Répond aux exigences relatives à la limitation des substances dangereuses dans les équipements électroniques.
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
| Spécification | Valeur |
|---|---|
Série de produits | PM60 |
Conversion de puissance | Alimentation à découpage AC-DC |
Construction | PCB ouvert / open-frame |
Puissance de sortie continue | 37,5–64 W avec refroidissement par convection |
Tension d’entrée | 90–264 VAC |
Sélection de la tension d’entrée | Non requise |
Configurations de sortie | Sortie simple, double et triple |
Dimensions | 2 × 4 × 1.18 pouces |
Classe d’isolation | Classe BF |
Courant de fuite à la terre | Décrit comme faible ; valeur numérique non précisée |
Émissions | Niveau B |
Certification de sécurité médicale | EN 60601-1 |
Certifications de sécurité supplémentaires | IEC/EN/UL/CSA 62368-1 |
Conformité des matériaux | RoHS |
| Spécification | PM60-10A | PM60-12A | PM60-13A | PM60-14A | PM60-18A | PM60-23A | PM60-25A | PM60-31A | PM60-31-5A | PM60-32A | PM60-39A |
|---|---|---|---|---|---|---|---|---|---|---|---|
Tension de sortie 1 | 5V | 12V | 15V | 24V | 48V | +5V | +5V | +5V | +5V | +5V | +5V |
Courant minimal de la sortie 1 | 0A | 0A | 0A | 0A | 0A | 0,5A | 0,5A | 0,5A | 0,5A | 0,5A | 0,5A |
Courant maximal de la sortie 1, convection | 11,0A | 5,0A | 4,3A | 2,7A | 1,35A | 6,0A | 6,0A | 6,0A | 6,0 A | 6,0 A | 6,0 A |
Courant de sortie 1 maximal à 5 CFM | 11,0 A | 5,0 A | 4,3 A | 2,7 A | 1,35 A | 8 A | 8 A | 8 A | 8 A | 8 A | 8 A |
Tension de sortie 2 | N/D | N/D | N/D | N/D | N/D | +12 V | +24 V | +12 V | +3,3 V | +15V | +24V |
Courant minimal de la sortie 2 | N/A | N/A | N/A | N/A | N/A | 0,1A | 0,1A | 0,1A | 0A | 0,1A | 0,1A |
Courant maximal de la sortie 2 | N/A | N/A | N/A | N/A | N/A | 3,0A | 1,5A | 3,0A | 1,5A | 2,4A | 1,5A |
Tension de sortie 3 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | −12V | +12V | −15V | −12V |
Courant de sortie minimum 3 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | 0A | 0A | 0A | 0A |
Courant maximal de la sortie 3 | N/A | N/A | N/A | N/A | N/A | N/A | N/A | 0.5A | 0.5A | 0.5A | 0.5A |
Puissance de sortie maximale | 55W | 60W | 64W | 64W | 64W | 55W | 55W | 55W | 37.5W/47.5W | 55W | 55W |
FAQs
pour PM60 – Alimentation médicale Open Frame 60W
La gamme fournit une puissance de sortie continue comprise entre 37,5 et 64W avec refroidissement par convection. La valeur exacte dépend de la configuration de sortie et du modèle sélectionnés.
L’alimentation accepte une entrée de 90 à 264 VAC. Aucun sélecteur de tension manuel n’est nécessaire dans cette plage de fonctionnement.
La gamme comprend des versions à sortie simple, double et triple. Les rails disponibles incluent des sorties simples 5V, 12V, 15V, 24V et 48V, ainsi que plusieurs combinaisons multi-sorties positives et négatives.
Pour les modèles à sorties multiples, le courant maximal du rail principal +5V passe de 6A en refroidissement par convection à 8A à 5 CFM. Les valeurs de courant indiquées pour les variantes à sortie unique restent inchangées à 5 CFM.
La série dispose d’une isolation de classe BF, d’un faible courant de fuite à la terre et de la certification EN 60601-1. L’adéquation à un dispositif médical fini dépend toutefois encore de la conception du boîtier, de la coordination de l’isolation, de la gestion thermique et d’essais complets au niveau du système.
La série bénéficie également des certifications IEC, EN, UL et CSA 62368-1. Elle peut donc aussi être envisagée pour des applications de réseaux de données, d’informatique, de télécommunications, d’audio/vidéo et industrielles, dans la limite des caractéristiques nominales applicables.
L’ensemble open-PCB mesure 2 × 4 × 1,18 pouces. Il convient de prévoir un espace supplémentaire pour les connecteurs, le câblage, les distances d’isolement de sécurité et la circulation de l’air de refroidissement à l’intérieur de l’équipement final.
La sélection doit commencer par les tensions de sortie requises, les charges minimales, les courants maximaux des rails et la puissance totale. Le mode de refroidissement prévu doit également être pris en compte, en particulier si le rail principal +5V est susceptible de fonctionner au-delà de sa valeur nominale en refroidissement par convection.
Les valeurs chiffrées de rendement, d’ondulation et de bruit, de température de fonctionnement et de tolérance de sortie ne sont pas précisées dans les informations techniques accessibles. Ces paramètres doivent être confirmés avant la validation de la conception électrique et thermique.
La gamme est donnée avec des performances d’émissions de niveau B et une conformité RoHS. La conformité de l’équipement final doit néanmoins être évaluée dans le système complet et dans le boîtier prévu.
