mini-spectroradiomètre Apacer AL-100
- Technologie
- Spectromètres
- Partner
- Apacer Technology

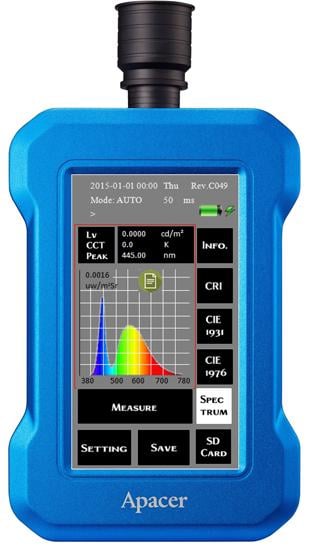

L’Apacer AL100 est un spectroradiomètre compact et portable, conçu pour les mesures professionnelles de luminance et de couleur. Il prend en charge aussi bien les mesures par contact que les mesures sans contact à courte distance jusqu’à 5 cm, ce qui le rend adapté aux tests d’écrans et de panneaux émissifs de différentes tailles.
Avec une plage spectrale de 380 à 780 nm et une résolution optique de 5,5 nm, l’Apacer AL-100 capture des données spectrales détaillées. Il mesure des paramètres clés tels que la luminance, la température de couleur corrélée (CCT), l’indice de rendu des couleurs (CRI), les coordonnées de chromaticité selon les normes CIE 1931 et CIE 1976, ainsi que la longueur d’onde dominante et la longueur d’onde de crête.
L’écran tactile intégré de 4,3 pouces permet de consulter directement les résultats sur l’appareil. Les données de mesure peuvent être enregistrées sur une carte SD et analysées à l’aide du logiciel ASR correspondant. Le logiciel prend également en charge des évaluations complémentaires, notamment la gamme de couleurs, l’uniformité et les mesures gamma.
Grâce à son format compact, à sa batterie intégrée et à ses modes de mesure flexibles, l’Apacer AL 100 convient parfaitement aux tests d’écrans, à l’évaluation de produits LED et aux opérations de contrôle qualité en laboratoire comme en environnement industriel.
Le spectroradiomètre AL-100 associe la portabilité d’un appareil portatif à une analyse détaillée du spectre et de la luminance pour les applications professionnelles d’éclairage. Son approche de mesure à double usage permet aussi bien les tests par contact direct sur des surfaces émissives que les mesures sans contact à courte distance, ce qui le rend adapté aux écrans, modules LED, enseignes et autres produits lumineux.
Conçu autour de la technologie de micro-réseau MEMS, l’appareil offre de nombreuses fonctionnalités dans un format compact. Les utilisateurs peuvent mesurer la luminance, la distribution spectrale, la CCT, le CRI, les coordonnées de chromaticité et d’autres indicateurs de qualité de la couleur, tout en enregistrant les données sur la carte SD fournie pour une analyse ultérieure via le logiciel.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Conception portable sur batterie – Idéale pour les mesures sur le terrain, les inspections mobiles et l’analyse de l’éclairage sur site.
- Fonctionnement avec ou sans contact – Prend en charge les mesures directes sur surface ou les relevés à courte distance pour une utilisation flexible sur différentes sources lumineuses.
- Large plage de luminance – Mesure de 0,5 à 70 000 cd/m², des écrans peu lumineux aux panneaux LED très lumineux.
- Haute résolution spectrale – Une résolution de 5,5 nm (FWHM) permet de distinguer les détails spectraux fins pour une analyse précise des couleurs.
- Capacité de mesure complète – Mesure le spectre, la luminance, la CCT, le CRI, les coordonnées de chromaticité, Rf/Rg et les données associées sur la qualité de la lumière.
- Technologie de micro-réseau MEMS – Permet une construction compacte tout en maintenant des performances de mesure fiables.
- Enregistrement des données sur carte SD – Sauvegarde les relevés de mesure pour une consultation et une génération de rapports ultérieures dans le logiciel fourni.
- Kit d’accessoires complet – Comprend un câble USB, un adaptateur secteur, une carte SD de 8 GB, un capuchon de correction cosinus et une mallette de transport antichoc.
Téléchargements
pour mini-spectroradiomètre Apacer AL-100
Qu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | Value |
Luminance measurement range | 0.5 – 70,000 cd/m² |
Measurement functions | Luminance; correlated colour temperature (CCT, Δuv); spectral radiance; CRI; chromaticity (CIE 1931 x,y & CIE 1976 u’,v’); spectrum (380–780 nm, optical range 340–850 nm) |
Measurement angle | 5° |
Repeatability (standard source, luminance) | 0.35% (for 5 ~ 15,000 cd/m²) |
Repeatability (standard source, chromaticity) | Δx: 0.001; Δy: 0.001 (for 5 ~ 15,000 cd/m²) |
Accuracy (standard source, luminance) | ±3% (for 5 ~ 15,000 cd/m²) |
Accuracy (standard source, chromaticity) | ±0.002 (for 5 ~ 15,000 cd/m²) |
Spectral range | 380 – 780 nm (optical range 340 – 850 nm) |
Spectral resolution (FWHM) | 5.5 nm |
Measurement speed (integration time) | Auto: 1 ms to 3000 ms; Manual: up to 60 s |
Grating | MEMS micrograting |
Optical system | Shading cylinder type |
Supported languages | Traditional Chinese, Simplified Chinese, English |
Dimensions (L × W × H) | 144 × 97 × 28 mm (without shading tube); 184 × 97 × 32 mm (with shading tube) |
Weight | 500 g |
Battery | Rechargeable Li-ion battery (2850 mAh), with AC adapter for charging |
Battery run time (continuous use) | ~4.8 hours |
Charging time (full charge) | ~4.5 hours |
Battery lifetime (expected) | ~10,000 hours |
Operating environment | 0 °C to 40 °C, up to 80% RH |
Storage environment | -10 °C to 60 °C, up to 70% RH |
Accessories | USB cable, power adapter, 8 GB SD card, cosine correction cap, shockproof case |
Software display metrics | Luminance, CCT (with Δuv), spectral radiance, CRI, XYZ, chromaticity (CIE 1931 & 1976) |
SDK support | Provided (SDK available for Visual C++ and Visual Basic integration) |
FAQs
pour mini-spectroradiomètre Apacer AL-100
Oui. L’AL-100 prend en charge aussi bien l’utilisation par contact direct que la mesure sans contact à courte distance. Pour les petites sources lumineuses ou les surfaces d’affichage, le tube d’ombrage peut être fixé et placé contre la surface afin de réduire l’influence de la lumière ambiante. Pour les panneaux plus grands ou les sources plus difficiles d’accès, l’appareil peut également mesurer à courte distance dans son champ de vision de 5°.
L’appareil mesure un large ensemble de paramètres photométriques et colorimétriques, notamment la distribution spectrale, la luminance, la CCT, le Δuv, le CRI, les coordonnées de chromaticité en CIE 1931 x,y et CIE 1976 u’,v’, ainsi que des valeurs supplémentaires de qualité des couleurs telles que Rf/Rg. Il s’agit ainsi d’un spectromètre de lumière polyvalent pour évaluer à la fois la luminosité et les performances colorimétriques.
L’AI 101 prend en charge une très large plage de mesure de l’éclairement, de 1 lux jusqu’à 600 000 lux, ce qui le rend adapté aussi bien aux environnements intérieurs faiblement éclairés qu’aux systèmes d’éclairage professionnels extrêmement puissants, comme les installations de stade, de scène ou d’éclairage extérieur.
Contrairement aux luxmètres traditionnels qui mesurent uniquement l’éclairement (lux), l’AI 101 est un luxmètre spectral. Il fournit une analyse spectrale avancée incluant le CRI, la CCT, le TM30-15, le TLCI, la longueur d’onde dominante, des graphiques spectraux et des indicateurs de qualité des couleurs. Sa résolution optique de 5,5 nm permet également une mesure bien plus précise des sources lumineuses LED à bande étroite
Oui. L’AL-100 inclut un logiciel pour visualiser et traiter les données de mesure, et un SDK est également disponible pour l’intégration dans des flux de travail personnalisés. Le SDK prend en charge Visual C++ et Visual Basic, ce qui rend l’instrument adapté à l’intégration logicielle et aux environnements de test automatisés.
Oui. L’AI 101 est spécifiquement conçu pour la mesure de haute précision de l’éclairage LED. Sa haute résolution spectrale et sa large plage de longueurs d’onde (330–850 nm) permettent une analyse précise des luminaires LED modernes, y compris des LED à bande étroite et à forte puissance couramment utilisées dans l’éclairage industriel, commercial et événementiel.
Le kit fourni comprend un câble USB, un adaptateur secteur, une carte SD de 8 GB, un capuchon de correction cosinus et une mallette de transport antichoc. Ces accessoires facilitent la recharge, l’enregistrement des données, la protection pendant le transport et la flexibilité de mesure dès la mise en service.
Les luxmètres spectraux tels que l’AI 101 sont largement utilisés dans l’éclairage architectural, la conception d’éclairage commercial, la production cinématographique et audiovisuelle, l’éclairage de scène, la validation de l’éclairage extérieur, la fabrication de LED, les laboratoires de recherche et les essais d’assurance qualité, partout où une mesure précise de l’éclairement et de la couleur est essentielle.
