Modules de caméra EOIR (VIS/LWIR)
Modules combinés visibles et thermiques pour une conscience situationnelle fusionnée
Les modules de caméra infrarouge électro-optique (EOIR) associent l’imagerie en lumière visible et l’imagerie infrarouge à ondes longues (LWIR) dans un système intégré unique. En capturant simultanément des images visuelles standard et des données thermiques, ils offrent une vue plus complète d’une scène, ce qui les rend idéaux pour les applications où l’imagerie thermique seule ne fournit pas suffisamment de contexte.
Dans les applications réelles, les modules EOIR permettent aux utilisateurs de voir à la fois l’aspect d’un objet et son comportement thermique. Cette combinaison améliore la détection, l’identification et la prise de décision dans les environnements où la visibilité, les variations de température ou les changements de conditions d’éclairage sont des facteurs déterminants.
D’un point de vue de l’ingénierie, l’intégration de capteurs visibles et thermiques dans un même module introduit des contraintes supplémentaires à l’échelle du système. Une synchronisation précise des capteurs, un alignement optique entre les canaux visible et thermique, ainsi qu’un traitement d’image efficace sont autant d’éléments essentiels pour obtenir des performances fiables en imagerie fusionnée.
Par rapport aux modules de caméra LWIR ou SWIR autonomes, les systèmes EOIR visent moins à optimiser une seule plage spectrale qu’à combiner plusieurs technologies de détection au sein d’une plateforme d’imagerie cohérente. Le résultat : des données d’image plus riches et une meilleure conscience situationnelle pour les applications qui s’appuient à la fois sur le détail visuel et l’information thermique.
Vous souhaitez en savoir plus sur cette technologie ? Essayez notre nouveau chatbot !
Pourquoi notre gamme est adaptée à vos besoins

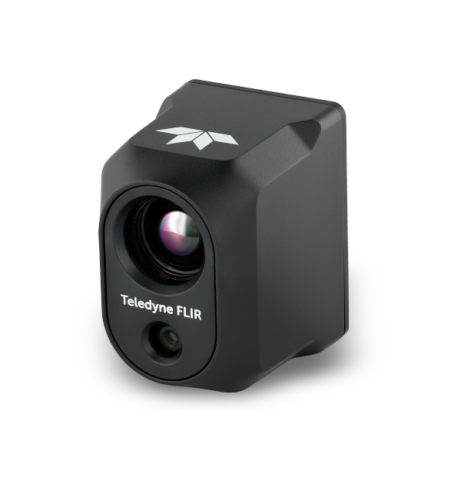

Notre gamme de modules de caméra EOIR associe imagerie visible et thermique dans une solution unique, prête à intégrer, pour permettre une fusion multi-capteurs efficace et améliorer la conscience situationnelle.
Ces modules prennent en charge la capture thermique LWIR et l’imagerie en lumière visible en simultané, ce qui les rend particulièrement adaptés à des applications telles que la surveillance, la sécurité, l’inspection industrielle et l’imagerie scientifique. Conçus pour l’intégration OEM, ils offrent des formats compacts, un étalonnage stable et des options d’interface flexibles afin de simplifier la conception des systèmes.
Offrant un bon équilibre entre performances et simplicité d’intégration, cette gamme comprend des options optimisées pour l’alignement, la synchronisation et le traitement embarqué. Forts de notre expertise en ingénierie, nous pouvons vous accompagner dans la sélection, l’intégration et la personnalisation afin d’adapter les solutions EOIR aux besoins spécifiques de votre application.
Facteurs clés de sélection
- Fusion ou sorties séparées : certains modules de caméra EOIR fournissent des images préfusionnées, tandis que d’autres délivrent des flux visibles et LWIR indépendants ; ce choix a une incidence sur les exigences de traitement en aval.
- Précision de l’alignement des capteurs : l’alignement mécanique et optique entre les canaux VIS et LWIR est critique ; un mauvais alignement peut dégrader la qualité de fusion et la fiabilité de la détection.
- Équilibre des capteurs selon l’application : par rapport aux modules de caméra LWIR autonomes, les systèmes EOIR troquent la simplicité contre un contexte plus riche, en particulier dans les applications de surveillance ou de navigation.
- Conception du système optique : les optiques à double canal exigent une sélection rigoureuse des matériaux et des champs de vision ; un écueil fréquent est une discordance de FOV entre les canaux visible et thermique.
- Performances environnementales : les composants LWIR gèrent bien le contraste thermique dans l’obscurité, tandis que les canaux visibles dépendent de la lumière ambiante ou d’un éclairage, ce qui influence le comportement du système selon les conditions.
- Complexité du système par rapport aux alternatives : les modules EOIR sont plus complexes que les modules de caméra LWIR ou SWIR ; ils sont donc généralement choisis lorsque la capacité multi-capteurs compense clairement la charge d’intégration supplémentaire.
Vue d’ensemble technique
Les modules de caméra EOIR (VIS/LWIR) combinent un capteur en lumière visible et un capteur thermique LWIR au sein d’une plateforme intégrée unique, offrant à la fois des images visuelles détaillées et un contraste thermique. En réunissant ces deux voies d’imagerie, les systèmes EOIR apportent une meilleure perception de la scène que l’imagerie thermique seule. Ces modules utilisent généralement des capteurs alignés mécaniquement avec des sorties synchronisées ou un traitement d’images fusionnées intégré. Contrairement aux modules LWIR autonomes, les systèmes EOIR doivent gérer à la fois la lumière visible réfléchie et le rayonnement thermique émis, ce qui nécessite des optiques et des méthodes d’étalonnage distinctes pour chaque canal.
Comparés aux modules de caméra MWIR, qui privilégient une sensibilité thermique maximale, les modules EOIR se concentrent sur la combinaison de sources de données complémentaires afin d’améliorer la compréhension globale de la scène. Cela les rend particulièrement adaptés à des applications telles que la surveillance, les systèmes autonomes et la supervision industrielle, où le contexte visuel et la détection thermique sont tous deux importants.
Notes d’intégration
Les modules de caméra EOIR (VIS/LWIR) réunissent deux chaînes d’imagerie, l’une visible et l’autre thermique, chacune avec son propre capteur, ses propres optiques et sa propre chaîne de traitement. Ces systèmes fournissent généralement soit des flux vidéo synchronisés, soit des canaux séparés qui doivent être alignés par logiciel lors de l’intégration. D’un point de vue mécanique, il est essentiel de maintenir un alignement stable entre les deux capteurs, en particulier dans les environnements soumis à des vibrations ou à des variations de température. Même de faibles décalages peuvent affecter la précision de superposition des images visibles et thermiques.
L’étalonnage constitue un défi fréquent. Lorsqu’une fusion précise entre images visibles et thermiques est requise, il est facile de sous-estimer le niveau d’effort nécessaire pour maintenir un recalage précis des deux canaux dans le temps.
Par rapport aux modules uniquement LWIR, les systèmes EOIR imposent des exigences plus élevées en matière de puissance de traitement et de bande passante des données en raison de leur sortie en double flux. Contrairement aux systèmes centrés sur le MWIR, où la performance thermique est la préoccupation principale, l’intégration EOIR exige une attention égale aux voies d’imagerie visible et thermique.
FAQ
Ils sont utilisés dans les applications où le contexte visuel et la détection thermique sont tous deux nécessaires. Cela inclut la surveillance, la surveillance des frontières, les systèmes autonomes et l’inspection industrielle. Cette combinaison permet la détection et l’identification au sein d’un seul système.
Les modules EOIR combinent des capteurs visibles et thermiques, tandis que les modules de caméra LWIR fournissent uniquement une imagerie thermique.
-
EOIR : double canal, complexité système plus élevée, données plus riches
-
LWIR : canal unique, intégration plus simple, détection thermique ciblée Les modules EOIR sont choisis lorsque le contexte est aussi important que la détection.
Les modules de caméra SWIR sont utilisés pour l’imagerie infrarouge réfléchie et les applications spécifiques aux matériaux. Les modules EOIR sont à privilégier lorsque la combinaison d’images visibles et de détection thermique est plus importante que l’analyse spectrale. Le choix dépend de la nécessité de fusionner les données ou de recourir à une détection infrarouge spécialisée.
Pas toujours. Certains modules fournissent directement des images fusionnées, tandis que d’autres délivrent des flux visibles et LWIR séparés pour un traitement externe. Le choix dépend de l’architecture du système et de la capacité de traitement.
Les défis typiques incluent :
-
Maintenir un alignement précis entre les capteurs
-
Synchroniser les flux d’images
-
Gérer l’augmentation de la bande passante des données Ces facteurs ont un impact direct sur les performances du système et sa facilité d’utilisation.
L’étalonnage est essentiel pour garantir une superposition précise des images et des performances constantes. Les différences d’optique, de position des capteurs et de dérive thermique peuvent entraîner un mauvais alignement si elles ne sont pas correctement maîtrisées. Un étalonnage régulier peut être nécessaire selon l’application.
Oui, le canal LWIR fonctionne indépendamment de la lumière visible et peut détecter des signatures thermiques dans l’obscurité totale. En revanche, le canal visible nécessite un éclairage pour fournir des données exploitables. L’utilité du système dans l’obscurité dépend de la manière dont la fusion est mise en œuvre.
Ils peuvent être intégrés dans des plateformes embarquées, mais nécessitent davantage de ressources que les modules à capteur unique. La puissance de traitement, la bande passante et la gestion thermique doivent être évaluées avec soin. Dans les systèmes soumis à de fortes contraintes, des modules caméra LWIR autonomes peuvent constituer une alternative plus simple.
