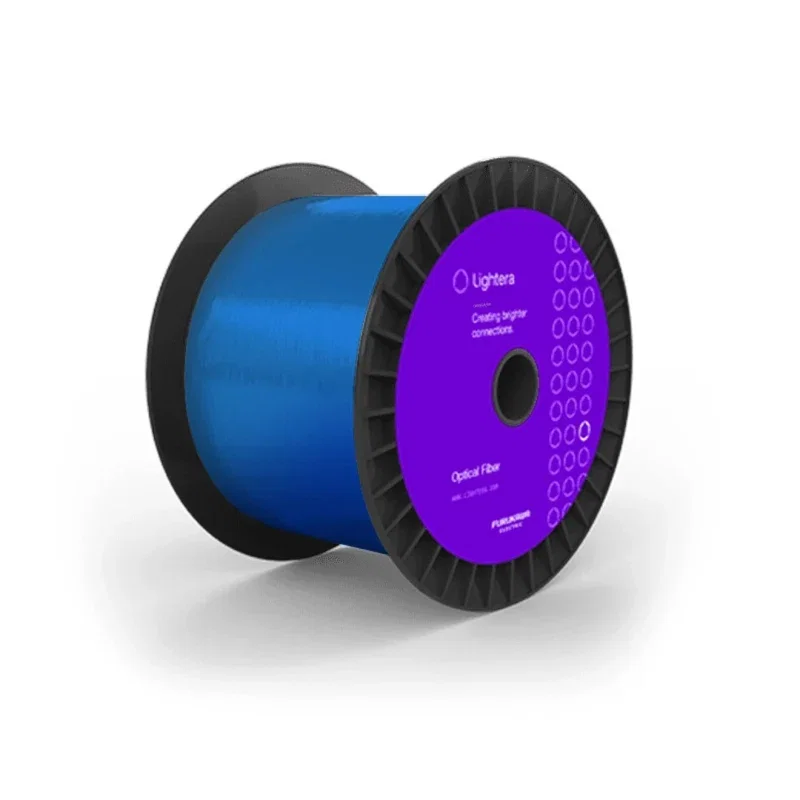

HCXtreme® 365 µm 0.22 NA fibre optique multimode à saut d’indice
- Technologie
- Fibres spécialisées
- Partner
- Lightera (anciennement OFS)
La fibre optique à saut d’indice HCXtreme® 365 µm 0.22 NA est une fibre multimode spécialisée à grand cœur, conçue pour les applications laser de forte puissance dans des environnements exigeants. Elle associe un cœur et une gaine entièrement en silice à un revêtement polymère dur HCS® exclusif qui améliore la résistance mécanique et la tenue à la fatigue due aux courbures à long terme. Un buffer bleu robuste en ETFE protège la fibre et permet son utilisation dans des environnements médicaux grâce à des matériaux biocompatibles. Le diamètre de cœur de 365 µm et l’ouverture numérique de 0,22 assurent un couplage efficace des faisceaux laser de forte puissance et un débit optique élevé. Sa structure en silice low-OH permet de maintenir une faible atténuation depuis le visible jusqu’au proche infrarouge, jusqu’à environ 2100 nm. Cette fibre convient parfaitement au traitement laser industriel, à l’acheminement de lasers médicaux et à d’autres applications nécessitant une transmission de puissance optique robuste et tolérante aux courbures.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Cœur et gaine entièrement en silice – supportent un seuil d’endommagement élevé pour les applications exigeantes de transport laser.
- Revêtement polymère dur HCS® – améliore la résistance mécanique et aide à éviter la casse sous fortes courbures.
- Buffer bleu en ETFE – fournit une couche externe durable et biocompatible pour les environnements médicaux et industriels.
- Grand cœur de 365 µm – facilite le couplage des faisceaux laser de forte puissance et assure un débit optique élevé.
- Ouverture numérique de 0,22 – offre un large angle d’acceptance pour simplifier l’alignement.
- Conception en silice low-OH – permet une transmission efficace dans le proche infrarouge, jusqu’à environ 2100 nm.
- Construction tolérante aux courbures – les essais ont montré qu’elle continue à transmettre la puissance même dans des conditions de courbure très serrée.
- Compatible crimp & cleave – permet une terminaison simple et une intégration aisée dans les systèmes laser.
- Large plage de température de fonctionnement – fiable de −65 à +125 °C.
- Niveau élevé de proof test – spécifié à ≥ 100 kpsi / 0.689 GPa pour une fiabilité robuste à long terme.
Téléchargements
pour HCXtreme® 365 µm 0.22 NA fibre optique multimode à saut d’indice
HCXtreme® 365 µm 0.22 NA Optical Fibre Datasheet (PDF)
TéléchargerQu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Specification | Value |
Core Diameter | 365 ± 10 µm |
Cladding Diameter | 400 ± 10 µm |
Hard Coating Diameter | 430 ± 10 µm |
Buffer Diameter | 550 ± 30 µm |
Clad/Coating Offset | ≤ 9 µm |
Crimp & Cleave Compatible | Yes |
Buffer Material | ETFE |
Standard Buffer Colour | Blue |
Coating Material | HCS® |
Type | Multimode Step-Index |
Numerical Aperture (NA) | 0.22 |
Attenuation @ 850 nm | ≤ 10 dB/km |
Water Content | Low OH |
Operating Temperature | −65 to +125 °C |
Short-Term Bend Radius | ≥ 29 mm |
Long-Term Bend Radius | ≥ 47 mm |
Proof Test Level | ≥ 100 kpsi (0.689 GPa) |
Order by Part Number | F18940 |
Product Description Code | 365-22 HCXtreme |
FAQs
pour HCXtreme® 365 µm 0.22 NA fibre optique multimode à saut d’indice
Le fabricant n’indique pas de niveau de puissance maximale strict. Le grand cœur de 365 µm et la conception robuste sont prévus pour le transport de puissances laser très élevées, mais la limite pratique dépend de la longueur d’onde, de la qualité du couplage, de la préparation de la face d’extrémité et des conditions de courbure. La fibre a également été testée à forte puissance à 2140 nm sous une courbure extrême de 2,5 mm sans défaillance, ce qui témoigne d’une excellente capacité de tenue à la puissance.
En fonctionnement normal, le rayon de courbure minimal spécifié est de 29 mm à court terme et de 47 mm à long terme. Lors d’essais internes, la fibre a continué à transmettre la puissance même avec un rayon de courbure extrême d’environ 2,5 mm, montrant une excellente tolérance aux courbures. Pour garantir une durée de vie et une fiabilité optimales, elle doit néanmoins être utilisée dans les limites de courbure spécifiées.
Cette fibre est conçue pour transmettre la lumière du visible jusqu’au proche infrarouge. Sa structure en silice low-OH permet un transport efficace de longueurs d’onde telles que 808 nm, 1064 nm et jusqu’à environ 2100 nm, ce qui la rend adaptée à une large gamme de systèmes laser médicaux, industriels et scientifiques.
Oui. La fibre a été conçue pour les applications médicales et utilise des matériaux constitutifs biocompatibles, notamment la structure en silice et le buffer bleu en ETFE. Elle convient donc à l’intégration dans des systèmes laser médicaux, même si la conformité finale du dispositif, la stérilisation et l’homologation réglementaire dépendent de l’assemblage final.
Oui. Comme cette fibre est compatible crimp & cleave, elle peut être dénudée, clivée et terminée à l’aide d’éléments de connexion adaptés aux fibres à grand cœur. Les options courantes peuvent inclure des connecteurs de type SMA ou ST de taille appropriée, ainsi que des férules conçues pour des fibres de la classe 400 µm environ.
Un cœur de 365 µm facilite le couplage des lasers de forte puissance, car l’alignement est moins critique qu’avec des cœurs plus petits. Il répartit également la puissance optique sur une surface plus grande, ce qui réduit la densité de puissance et contribue à limiter le risque de dommage optique. En outre, le grand cœur multimode se prête particulièrement bien au transport d’énergie provenant de sources laser multimodes ou combinées.
Les applications typiques comprennent le soudage laser industriel, la découpe et le traitement des matériaux, ainsi que les systèmes d’acheminement de lasers médicaux tels que les dispositifs chirurgicaux, endoscopiques ou dentaires. Elle convient également aux installations scientifiques et de R&D qui nécessitent une fibre durable à grand cœur pour une transmission fiable de fortes puissances optiques.
