105/125 µm Multi-mode Step-Index Launch Optical Fibre
- Technologie
- Fibres spécialisées
- Partner
- Lightera (anciennement OFS)

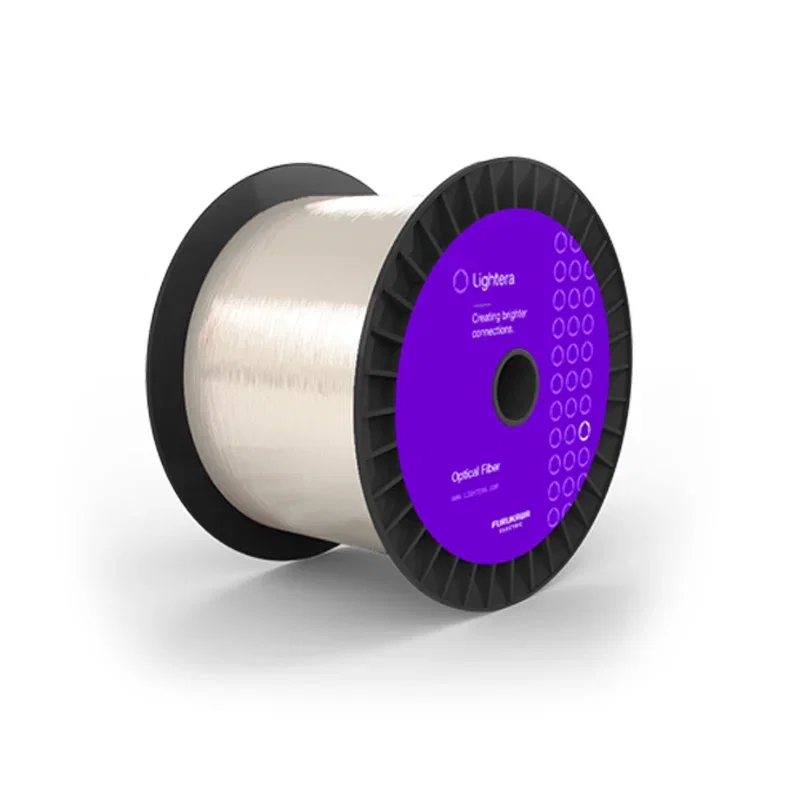

Cette fibre optique de lancement multimode à saut d’indice 105/125 µm est conçue pour les applications de transmission de laser de forte puissance. Avec un cœur de 105 µm et une gaine de 125 µm, elle est optimisée pour capter et transporter efficacement une lumière intense issue de sources laser à diode. Sa structure à saut d’indice assure une propagation fiable de la lumière pour le pompage et le transfert de puissance optique lorsque la bande passante n’est pas le critère principal. Plusieurs variantes d’ON sont disponibles pour s’adapter à différents profils d’émission des lasers à diode et améliorer l’efficacité de couplage. Le cœur en silice pure offre un seuil de dommage optique élevé pour les environnements laser exigeants. Sa grande précision géométrique facilite l’alignement dans les systèmes couplés à une fibre. Des options de revêtement en acrylate standard ou haute température permettent l’intégration dans diverses conditions thermiques et industrielles. Des versions gainées et non gainées sont disponibles pour répondre à différents besoins de manipulation et de conditionnement. Les applications typiques incluent les amplificateurs à fibre, les combineurs de pompe, les câbles de transmission laser et d’autres systèmes optiques de forte puissance.
Cette fibre de lancement est destinée au couplage efficace et à la transmission d’une lumière laser à diode de forte puissance dans des systèmes optiques spécialisés. Elle associe un grand cœur multimode, des choix d’ON flexibles et de solides options thermiques et mécaniques pour faciliter l’intégration dans des modules de pompage, des lasers à fibre et des ensembles industriels de transmission de faisceau.
Caractéristiques de la gamme
Un aperçu général de ce que cette gamme offre
- Plusieurs options d’ON (0,12, 0,15, 0,22) : assurent un couplage efficace avec une large gamme de lasers à diode couplés à une fibre
- Concentricité cœur/gaine exceptionnelle : une grande uniformité géométrique facilite l’alignement et le rend plus tolérant
- Construction avec cœur en silice pure : offre un seuil de dommage optique élevé pour des niveaux de puissance laser importants
- Revêtement en acrylate haute température disponible : certaines variantes prennent en charge des températures de fonctionnement jusqu’à +125 °C
- Conception conforme RoHS : facilite la conformité environnementale et le déploiement à l’échelle mondiale
Téléchargements
pour 105/125 µm Multi-mode Step-Index Launch Optical Fibre
105/125 µm Step-Index Multimode Launch Optical Fibre Datasheet
TéléchargerQu’est-ce qu’il y a dans cette gamme ?
Toutes les variantes de la gamme et une comparaison de ce qu’elles offrent
Parameter | 0.15 NA Variant (HTA Coating) | 0.22 NA Variant (900 µm Buffer) |
Operating Wavelength | 800–1600 nm | 800–1600 nm |
Numerical Aperture (NA) | 0.13–0.17 | 0.20–0.24 |
Cladding Diameter | 123–127 µm | 123–127 µm |
Core Diameter | 102–108 µm | 102–108 µm |
Primary Coating Diameter | 230–260 µm | 230–260 µm |
Secondary Buffer Diameter | N/A (unbuffered fibre) | 900 µm |
Core/Clad Offset | 0–3 µm | 0–3 µm |
Proof Test Level | 100–120 kpsi | 100–120 kpsi |
Operating Temperature | –55 °C to +125 °C | –40 °C to +85 °C |
Short-Term Bend Radius | 12 mm | 12 mm |
Long-Term Bend Radius | 25 mm | 25 mm |
FAQs
pour 105/125 µm Multi-mode Step-Index Launch Optical Fibre
Une fibre multimode à saut d’indice possède un cœur à indice de réfraction uniforme et une variation brusque de l’indice à la limite de la gaine. Cette structure permet un grand diamètre de cœur et une ouverture numérique élevée, ce qui aide la fibre à capter et à transporter davantage de lumière depuis une source laser. Pour la transmission de laser de forte puissance, elle est privilégiée car elle maximise la puissance optique couplée et facilite l’alignement, tandis que la bande passante sur de longues distances n’est généralement pas un critère important.
Cette gamme de fibres est disponible avec des ON d’environ 0,12, 0,15 et 0,22. En règle générale, l’ON de la fibre doit correspondre à l’ON de sortie de la source laser ou la dépasser légèrement. Une meilleure correspondance des ON permet d’améliorer l’efficacité de couplage et de réduire les pertes optiques, en particulier avec les lasers à diode couplés à une fibre.
Aucune puissance maximale précise n’est indiquée dans les données produit fournies. Cette fibre est conçue pour la transmission de laser à diode de forte puissance et utilise un cœur en silice pure pour une excellente tenue à la puissance optique. Les performances réelles dépendent des conditions d’injection, de la qualité du faisceau, de la qualité de la face d’extrémité, du refroidissement et de la gestion des courbures ; les applications à forte puissance doivent donc être conçues avec soin.
Oui. Les versions standard en acrylate conviennent à des températures de fonctionnement typiques allant jusqu’à environ +85 °C, tandis que les variantes en acrylate haute température peuvent fonctionner de –55 °C à +125 °C. Les versions gainées offrent également une meilleure robustesse de manipulation pour une utilisation en laboratoire et en environnement industriel.
Le diamètre de gaine de 125 µm assure la compatibilité avec les férules de connecteur standard et les procédés habituels de manipulation des fibres. Selon l’application, la fibre peut être connectorisée, épissurée ou intégrée directement dans des ensembles optiques. Pour les usages à forte puissance, une préparation soignée de la face d’extrémité, l’alignement et la conception thermique sont essentiels pour protéger les extrémités de la fibre et préserver les performances.
Les applications typiques incluent les lasers à diode couplés à une fibre, les combineurs de pompe, le pompage de lasers à fibre, les câbles de transmission laser et d’autres systèmes nécessitant le transport flexible d’une lumière laser multimode de forte puissance. Elle est particulièrement adaptée lorsque le transfert de puissance optique est plus important que la bande passante du signal.
Le rayon de courbure minimal recommandé est de 12 mm pour une manipulation à court terme et de 25 mm pour une installation à long terme. La courbure à court terme correspond à un routage ou à une manipulation temporaires, tandis que la courbure à long terme doit rester plus modérée afin de limiter les contraintes, les pertes supplémentaires et les problèmes de fiabilité à long terme.
Les options disponibles comprennent un revêtement en acrylate standard, un revêtement en acrylate haute température et certaines variantes avec gaine tampon serrée de 900 µm. La version avec gaine tampon améliore la robustesse de manipulation et peut simplifier l’intégration dans des assemblages de câbles et de connecteurs.
Cette fibre est principalement destinée au transfert de puissance optique plutôt qu’à la transmission de données à haut débit. Sa conception multimode à saut d’indice avec grand cœur prend en charge de nombreux modes, ce qui augmente la dispersion modale et limite la bande passante avec la distance. Elle est donc particulièrement adaptée aux applications de transfert de puissance sur de courtes longueurs et de transmission laser.
Oui. Les informations produit indiquent que des configurations de fibre associées et des options personnalisées peuvent être disponibles sur demande. Si votre application nécessite une taille de cœur, une ON, un revêtement ou une autre spécification différente, il peut être possible d’obtenir une variante adaptée auprès du fournisseur.
