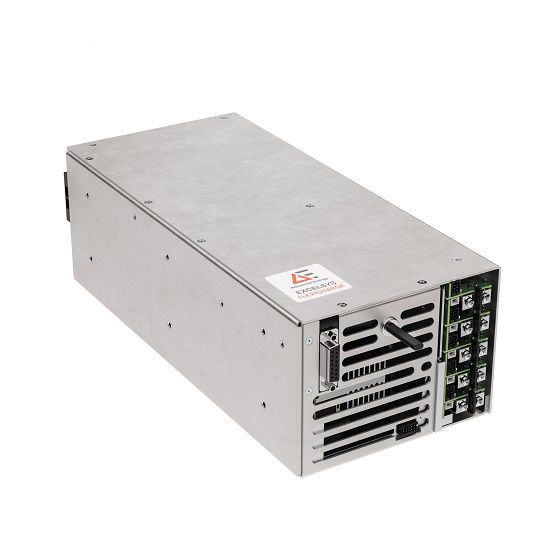

Die FlexiCharge-Serie bietet eine All-in-One-Stromversorgungsplattform für anspruchsvolle medizinische und industrielle Pulsleistungssysteme. Sie kombiniert ein schnelles Hochspannungs-Kondensatorladegerät mit einer integrierten Niederspannungs-AC-DC-Stromversorgung und reduziert so den Bedarf an separaten Stromversorgungsmodulen. Das vereinfacht die Systemauslegung für Anwendungen wie chirurgische Laser, dermatologische Laser, IPL-Geräte, Steuerelektronik, Pumpen und Kühlsysteme. Die Serie unterstützt konfigurierbare Niederspannungsausgänge über bis zu fünf Modulsteckplätze, sodass Entwickler die Stromversorgung an die Anforderungen mehrerer Teilsysteme anpassen können. Mit analoger Programmierung und digitaler PMBus-Steuerung lassen sich Ladeverhalten und Systemausgänge präzise überwachen und steuern. Die medizinische Zertifizierung nach IEC 60601-1 und IEC 60601-1-2 hilft, den Compliance-Aufwand bei medizinischen Geräten zu reduzieren. Die kompakte, lüftergekühlte Bauweise unterstützt zudem eine hohe Leistungsdichte bei beengten Platzverhältnissen. Insgesamt ist FlexiCharge für einen zuverlässigen, stabilen und effizienten Betrieb ausgelegt, wenn eine schnelle und wiederholgenaue Kondensatorladung entscheidend ist.
Die FlexiCharge-Serie wurde für Anwendungen entwickelt, die sowohl eine schnelle Hochspannungs-Kondensatorladung als auch eine zuverlässige Niederspannungs-Systemversorgung aus einer einzigen Plattform benötigen. Sie eignet sich besonders für medizinische Lasersysteme, bei denen kompakte Integration, reproduzierbare Pulsleistung und die Einhaltung medizinischer Sicherheitsstandards entscheidend sind.
Durch die Kombination des Ladebereichs mit einer konfigurierbaren AC-DC-Stromversorgung mit mehreren Ausgängen trägt die Serie dazu bei, die Verdrahtung zu vereinfachen, Platz im Gehäuse zu sparen und den Zulassungsaufwand für OEM-Entwickler zu reduzieren.
Eigenschaften
- Hohe Kondensatorladeleistung: Bis zu 1500 W beim FC1500 und bis zu 2500 W beim FC2500 – für kurze Wiederaufladezeiten bei gepulsten Laseranwendungen.
- Integrierte 800-W-AC-DC-Stromversorgung: Stellt konfigurierbare Niederspannungs-Systemleistung im selben Gerät bereit und macht eine separate Hilfsstromversorgung überflüssig.
- Bis zu 10 galvanisch getrennte Ausgänge: Fünf Modulsteckplätze unterstützen Einzel- oder Dual-Ausgangsmodule für eine flexible Verteilung der Systemleistung.
- Flexible Reihen- und Parallelschaltung der Ausgänge: Ausgangsmodule lassen sich bei Bedarf kombinieren, um eine höhere Spannung oder einen höheren Strom zu erzielen.
- Ladeausgang von 0 bis 1000 VDC: Unterstützt die Hochspannungs-Kondensatorladung über einen breiten Arbeitsbereich.
- Hervorragende Puls-zu-Puls-Stabilität: Unterstützt eine konstante abgegebene Energie in präzisen medizinischen und industriellen Pulssystemen.
- Analoge und PMBus-Steuerung: Unterstützt einfache analoge Programmierung sowie digitale Überwachung und Steuerung für eine erweiterte Integration.
- Erfüllung medizinischer Standards: Zugelassen nach IEC 60601-1, 3. Ausgabe, sowie den EMV-Standards IEC 60601-1-2, 4. Ausgabe.
- Kompakte, lüftergekühlte Bauform: Ca. 348 x 145 x 106 mm mit interner Lüfterkühlung für eine einfache Installation.
- Auf hohe Zuverlässigkeit ausgelegt: MTBF von mehr als 900.000 Stunden mit Überspannungsschutz für anspruchsvolle Dauerbetriebsumgebungen.
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Specification | FC1500 (1.5 kJ) | FC2500 (2.5 kJ) |
|---|---|---|
Capacitor charger output power (max) | 1500 W nominal, up to 1650 W user set | 2500 W nominal, up to 2750 W user set |
Low-voltage AC-DC output power (max) | 800 W | 800 W |
Total available power | ~2300 W | ~3300 W |
High-voltage output range | 0 to 1000 VDC | 0 to 1000 VDC |
Max charger output current | ~6 A | ~10 A |
AC input range | 85 to 264 VAC | 120 to 264 VAC |
Nominal input voltage | 100 to 240 VAC | 200 to 240 VAC |
Power factor at full load | ~0.85 | ~0.95 |
Typical efficiency | ~85% | ~85% |
Module slots / max outputs | 5 slots / up to 10 outputs | 5 slots / up to 10 outputs |
Cooling | Internal fan cooled | Internal fan cooled |
Dimensions (L x W x H) | 348 x 145 x 106 mm | 348 x 145 x 106 mm |
Operating temperature | 0°C to +40°C | 0°C to +40°C |
FAQs
für FlexiCharge Series
Beide Modelle basieren auf demselben Grundkonzept und verfügen über das gleiche mechanische Format, die gleiche konfigurierbare Niederspannungs-Ausgangsarchitektur sowie dieselben medizinischen Sicherheitszulassungen. Der Hauptunterschied liegt in der Kondensatorladeleistung: Der FC1500 bietet bis zu 1500 W nominale Ladeleistung bei ca. 6 A maximalem Ladestrom, während der FC2500 bis zu 2500 W nominale Ladeleistung bei ca. 10 A maximalem Ladestrom bietet. Dadurch eignet sich der FC2500 besser für höhere Pulsraten oder einen größeren Bedarf an gespeicherter Energie.
Ja. Die FlexiCharge-Architektur ist darauf ausgelegt, Hochspannungs-Kondensatorladung und Niederspannungs-Systemversorgung gleichzeitig innerhalb der gesamten kombinierten Leistungsfähigkeit des Geräts bereitzustellen. In der Praxis bedeutet das, dass dieselbe Stromversorgung die Kondensatorbank laden und gleichzeitig Steuerelektronik, Displays, Pumpen und Kühlfunktionen versorgen kann.
Die Serie verwendet steckbare Ausgangsmodule und ermöglicht damit eine hochgradig konfigurierbare Niederspannungsversorgung. Zu den verfügbaren Modultypen gehören gängige Einzelausgänge wie 5 V, 12 V, 24 V und 48 V sowie Dual-Ausgangsoptionen und Varianten mit großem Einstellbereich. Für spezielle Anforderungen ist auch ein 200-V-Hochspannungsmodul verfügbar. Es können bis zu fünf Module installiert werden, was bis zu 10 galvanisch getrennte Ausgänge ermöglicht.
Das Hochspannungs-Ladegerät kann entweder über analoge Programmierung oder über eine digitale PMBus-Schnittstelle gesteuert werden. So können Anwender die Ladespannung einstellen, Leistungsgrenzen verwalten, wichtige Betriebsparameter überwachen und die Stromversorgung entweder in einfache hardwaregesteuerte Systeme oder in fortschrittlichere digital verwaltete Plattformen integrieren.
Ja. Die Serie ist für den medizinischen Einsatz ausgelegt und nach IEC 60601-1, 3. Ausgabe, für die Sicherheit sowie nach IEC 60601-1-2, 4. Ausgabe, für EMV zugelassen. Das hilft Entwicklern medizinischer Geräte, den Compliance-Aufwand zu reduzieren und eine vorqualifizierte Stromversorgungsplattform in Systeme wie chirurgische Laser, dermatologische Laser und IPL-Geräte zu integrieren.
Typische Anwendungen sind medizinische und ästhetische Lasersysteme, IPL-Geräte, gepulste Energiegeräte und andere Systeme, die sowohl eine schnelle Hochspannungs-Kondensatorladung als auch mehrere Hilfsspannungsschienen benötigen. Der integrierte Ansatz ist auch in industriellen und wissenschaftlichen Pulsleistungssystemen von Vorteil, bei denen Platzersparnis, geringerer Verdrahtungsaufwand und eine stabile, reproduzierbare Leistung wichtig sind.
