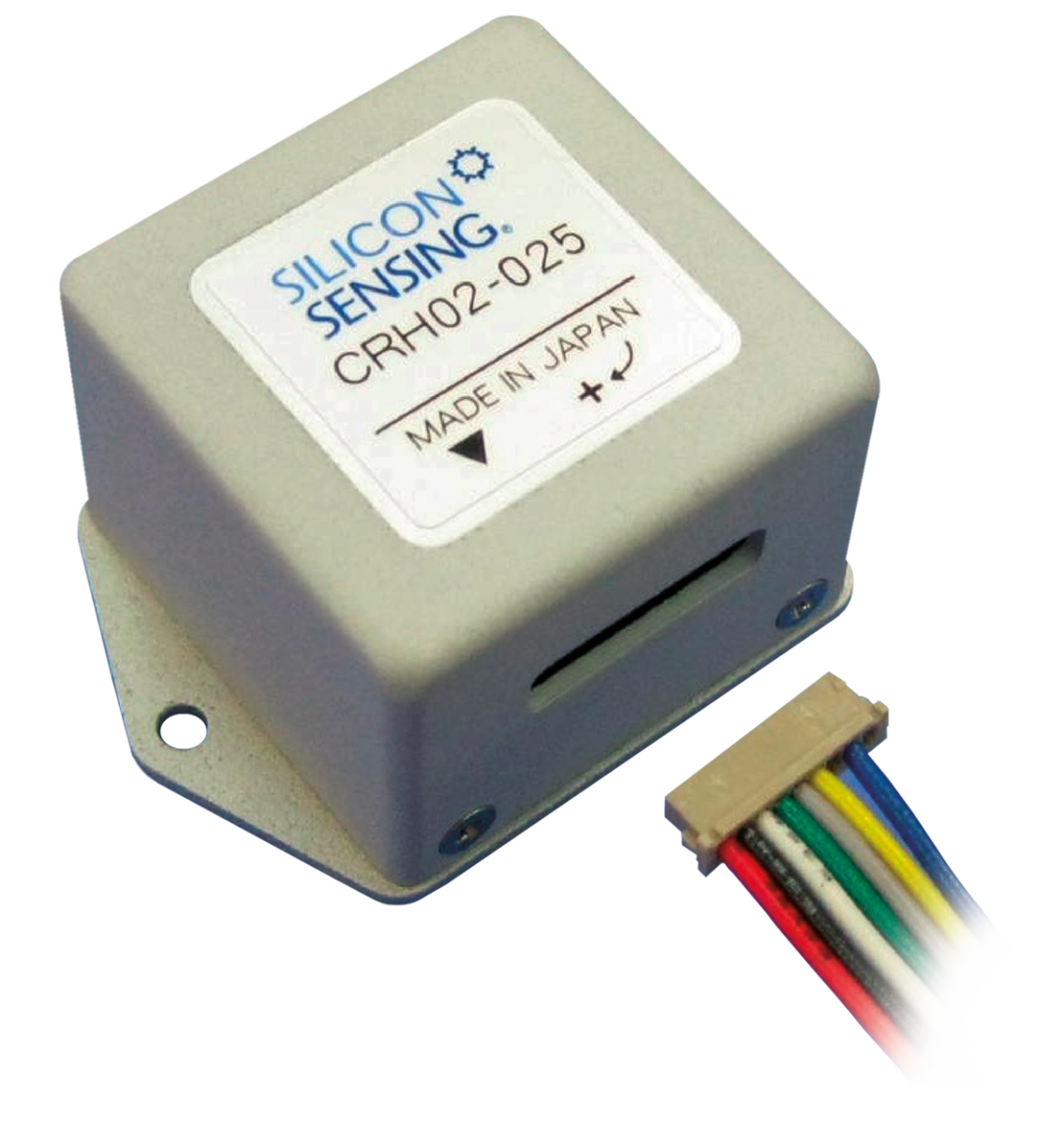

Hochleistungs-Gyroskop der CRH-Serie
- Technologie
- Gyroskope Drehratensensoren
- Partner
- Silicon Sensing
Die CRH-Reihe & CRS39 sind führende hochleistungsfähige eigenständige Gyroskope, die die neueste Iteration des resonierenden Ringgyroskops von Silicon Sensing verwenden, das mit diskreter Elektronik betrieben wird, um eine praktikable, kostengünstige Alternative zu den Leistungen von Fibre Optic Gyro (FOG) und Dynamically Tuned Gyro (DTG) zu bieten.
Merkmale der Produktreihe
Ein Überblick über die wichtigsten Eigenschaften dieser Produktreihe
- Bewährte und robuste siliziumbasierte MEMS-Vibrationsringstruktur VSG3QMAX mit verbesserter Ausbalancierung
- 5 Messbereiche für CRH03 verfügbar: ±10°/s, ±25°/s, ±100°/s, ±200°/s und ±400°/s
- FOG-ähnliche Leistung
- Geringe Nullpunktinstabilität – 0,04°/hr (100°/s)
- Hervorragender Winkelfehler durch Zufallsrauschen – 0,006°/√hr (100°/s)
- CRH03 in gekapselter Ausführung und als OEM-Version erhältlich
- Geringes Rauschen – 0,12°/s rms (100°/s)
- Präziser analoger Ausgang
- Hohe Unempfindlichkeit gegenüber Schock und Vibrationen
- Betriebstemperaturbereich von -40°C bis +85°C
- Präzise Temperaturkompensation
- Integrierter Temperatursensor für zusätzliche Temperaturkompensation
- Der MEMS-Resonanzfrequenzausgang kann zur Temperaturbestimmung für eine präzise Temperaturkompensation genutzt werden
- Etwa 50 % geringeres Rauschen als beim CRH02 der vorherigen Generation
- Geringere Warmlaufdrift im Vergleich zu CRH02
- Typische Stromaufnahme 30 mA
Downloads
für Hochleistungs-Gyroskop der CRH-Serie
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
| Modell | CRH03-025 | CRH03-100 | CRH03-200 | CRH03-400 | CRS39-03 |
|---|---|---|---|---|---|
Versorgungsspannung (Vdd) | 5 V | 5 V | 5 V | 5 V | 5 V |
Analoger Dynamikbereich | ±25°/s | ±100°/s | ±200°/s | ±400°/s | ±25°/s |
Skalenfaktoreinstellfehler | ±0,17%* | ±0,17%* | ±0,17%* | ±0,17%* | ±0,08% |
Skalenfaktorfehler über den Temperaturbereich | ±0,15% | ±0,3% | ±0,3% | ±0,3% | ±0,2% |
Fehler der Nullpunkteinstellung | ±10 mV | ±10 mV | ±10 mV | ±10 mV | ±12 mV |
Nullpunkt über Temperatur | ±0,1°/s | ±0,15°/s | ±0,15°/s | ±0,15°/s | ±0,017°/s |
Nullpunktinstabilität | 0,04°/hr | 0,04°/hr | 0,05°/hr | 0,10°/hr | 0,08°/hr |
Bandbreite (nominell) | 50 Hz | 100 Hz | 100 Hz | 100 Hz | 25 Hz ±10 Hz |
Betriebstemperatur | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -40°C bis +85°C | -10°C bis +110°C |
Stromaufnahme (typ.) | 30 mA | 30 mA | 30 mA | 30 mA | 80 mA |
