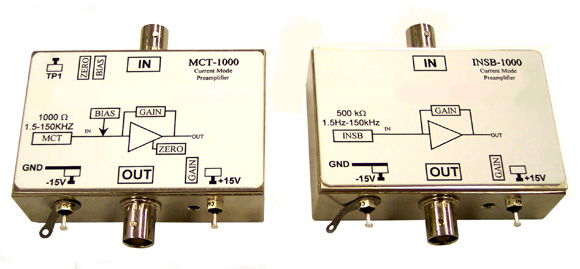

InfraRed Associates, Inc. bietet Vorverstärker für photoleitende MCT(HgCdTe) sowie für photovoltaische
InSb Detektoren an. Die Vorverstärker werden speziell an den jeweiligen IR Detektor angepasst um ein optimales Signal/Rausch Verhältnis zu erreichen. Gain und Bias sind variabel einstellbar und Bandbreiten bis 1 Mhz oder höher können erreicht werden.
Prinzip
Die MCT-1000-Serie wurde speziell für den Betrieb mit photoleitenden MCT-Detektoren entwickelt. Das geringe Rauschen und die variable Verstärkungsanpassung, kombiniert mit einer präzisen, einstellbaren Vorspannung, bieten eine ideale Ergänzung zu unseren MCT-Detektoren.
Der MCT-1000-Vorverstärker stellt dem MCT-Detektor alle Schnittstellenschaltungen zur Verfügung, die für einen optimalen Betrieb erforderlich sind. Externe Vorlade- oder Lastwiderstände sind nicht erforderlich.

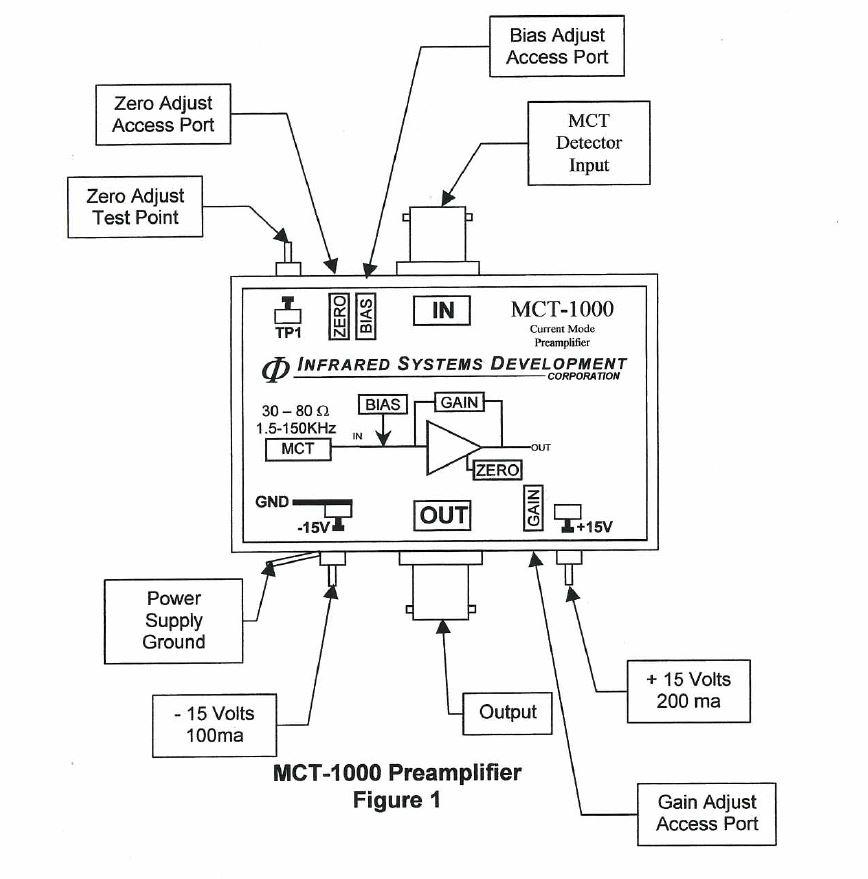

Der MCT-Detektor wird mit einem SMA-BNC-Kabel, das typischerweise mit dem Detektor geliefert wird, an den Eingang BNC-Anschluss angeschlossen. Positive und negative 15-Volt-Gleichstromnetzteile mit mindestens 200mA (+15V) und 100mA (-15V) Ausgang sind erforderlich. Die Vorladung des Detektors wird intern bereitgestellt, und die Vorladung (oder der Strom) ist typischerweise von 0 V bis +2,5 V einstellbar. Die elektrische Bandbreite ist intern auf 1,5Hz bis 150kHz eingestellt. Andere Bandbreiten (bis zu 1MHz) sind verfügbar.
Eine einstellbare Verstärkung liefert typischerweise variable Signalamplituden von 50 bis 1000 Mal. Die Vorspannung und Verstärkung werden von der Detektorimpedanz beeinflusst, und da alle Detektoren im Widerstand leicht unterschiedlich sind, wird es eine leichte Abweichung in der maximalen Vorladung und Verstärkung geben.
Downloads
für Vorverstärker für IR Detektoren
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
Verfügbare MCT und InSb Vorverstärker
| Modell | Typ | Bandbreite | Verstärkung |
|---|---|---|---|
MCT-1000 | PC – HgCdTe | 1.5Hz- 150kHz | 50 – 1000 |
MCT-1000DC | PC – HgCdTe | DC – 150kHz | 50 – 1000 |
MCT-1000H | PC – HgCdTe | 1.5Hz – 150kHz | 200 – 4000 |
MCT-1000HS | PC – HgCdTe | 500Hz – 1.0 Mz – 1Hz | 50 – 1000 |
PVMCT-1000 | PV – HgCdTe | 1.5Hz – 150kHz | 5 – 100 |
InSb-1000 | PV – InSb | 1.5Hz – 200kHz | 5 – 100 |
InSb-1000DC | PV – InSb | DC – 200kHz | 5 – 100 |
InSb-1000HS | PV – InSb | 500Hz – 1.0MHz | 2.5 – 30 |
