Die Arcoptix OEM FTIR Spektrometer wurden speziell für Systemintegratoren oder Kunden, die eine modulare Lösung suchen, um ihren eigenen Aufbau zu verwirklichen, entwickelt

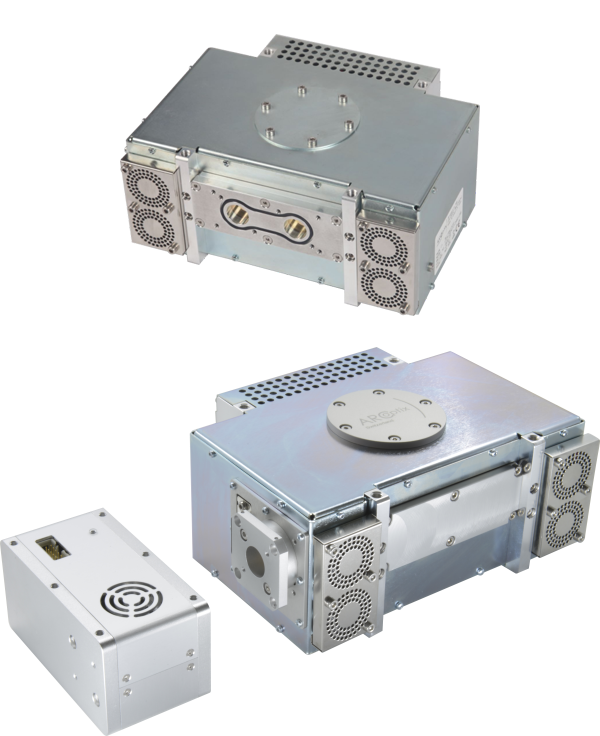

Die OEM Spektrometer bestehen im Wesentlichen aus 3 Modulen,die unterschiedlich, je nach benötigtem Wellenlängenbereich, miteinander kombiniert werden können:
- Interferometer-Modul (FTIR-OEM000)
- Detektor-Modul (FTIR-OEM100)
- Lichtquellen-Modul (FTIR-OEM200)
Funktionsprinzip

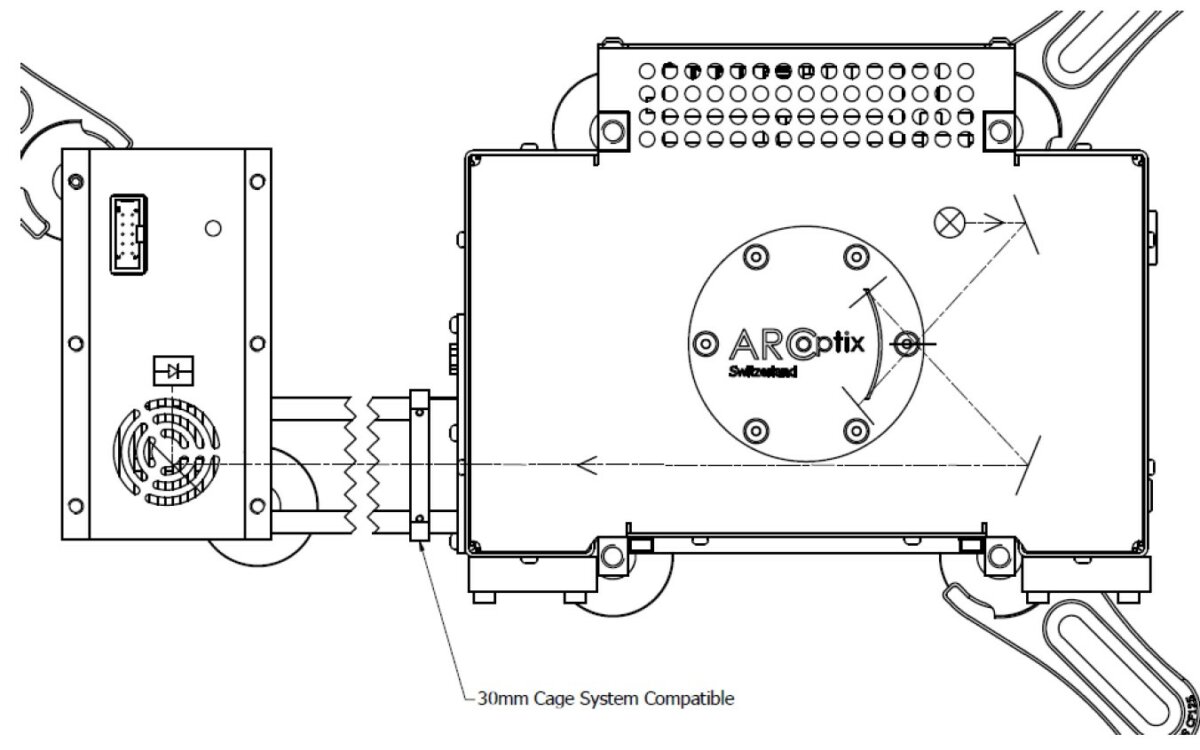

FTIR-OEM-Module sind für die Integration in fortschrittliche Messkonfigurationen konzipiert, bei denen ein Probensystem (wie eine Gaskammer) in den optischen Pfad des FTIR-Systems zwischen dem Interferometer und dem Detektor integriert wird. Die Module können einfach auf einem Prototypenboard montiert werden (geeignete Zubehörteile zur Befestigung der Module an M6-Breadboards mit einer Standard-Rastergröße von 25 mm sind optional erhältlich); eine schematische Darstellung des Strahlengangs ist unten gezeigt. Der IR-Strahl, der aus dem Interferometer-Modul austritt, hat einen Durchmesser von 12,7 mm und eine Divergenz von ca. 28 mrad (Halbwinkel). Das Detektormodul enthält einen parabolischen Spiegel, der das Licht auf den IR-Detektor fokussiert. Das Probensystem wird zwischen dem FTIR-OEM000-Interferometer-Modul und dem FTIR-OEM100-IR-Detektormodul platziert, die beide ein 30-mm-Cage-System aufnehmen können.
Ein Software-Entwicklungskit mit Beispielen in C, Labview und Matlab wird ebenfalls mitgeliefert.
Verfügbare Interferometer Module
| Model | FTIR-OEM000-CaF2 | FTIR-OEM000-ZnSe |
|---|---|---|
Beam-splitter Material | CaF2 | ZnSe |
Wellenlängenbereich | 0,9… 8,5 µm | 2… 16 µm |
Verfügbare Detektor Module
| Model | FTIR-OEM100-025-2TE | FTIR-OEM100-060-2TE | FTIR-OEM100-090-4TE | FTIR-OEM100-120-4TE |
|---|---|---|---|---|
Wellenlängenbereich | 0,9… 2,5 µm | 2… 6 µm | 1,5… 9 µm | 2… 12 µm |
Detektortyp D- [cm Hz1/2W-1] | InGaAs (2-TE cooled) | MCT (2-TE cooled)
| MCT (4-TE cooled)
| MCT (4-TE cooled)
|
Verfügbare Lichtquellen Module
| Model | FTIR-OEM200-NIR-HP | FTIR-OEM200-MIR-HP |
|---|---|---|
Lampentyp | QTH ( Halogen) | SiC Globar |
Wellenlängenbereich | 0,4… 4 µm | 1… 25 µm |
