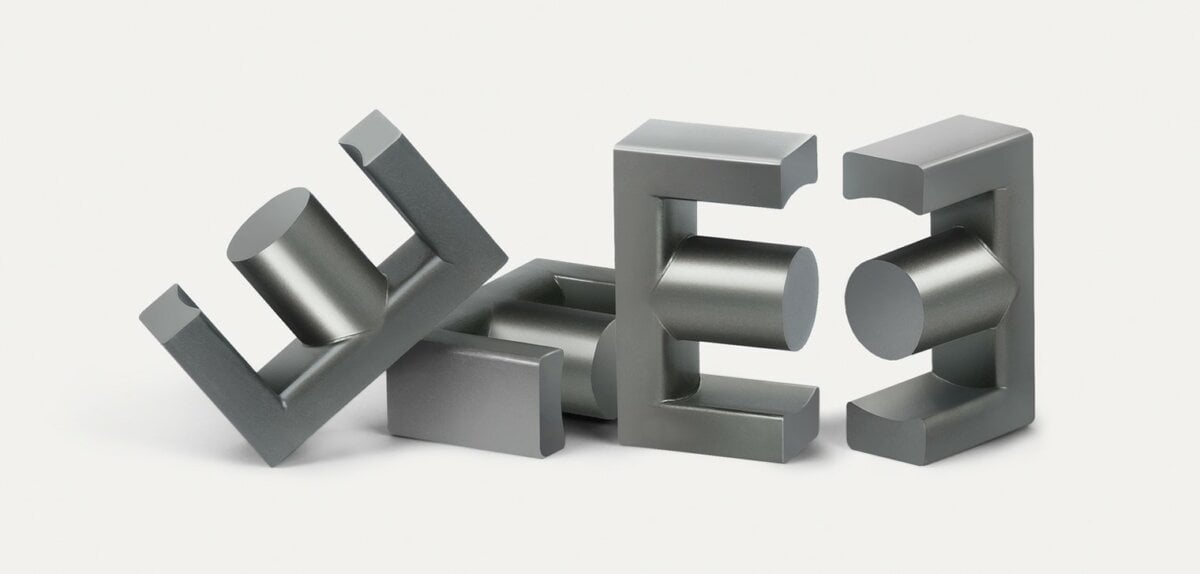

KoolMµ Powder Cores

Technologie
Pulverkerne
Partner
Magnetics Inc.

Kool Mµ (häufig als Sendust bezeichnet) ist ein Material, das geringe Verluste und einen relativ hohen Sättigungswert (1,0T) bietet, was es hervorragend für den Einsatz in Speicherinduktivitäten aller Art, wie zum Beispiel in Schaltnetzteilen, PFC-Schaltungen (Power Factor Correction) und Flyback-Transformatoren, geeignet macht.

Die nahezu Null Magnetostriktion macht Kool Mµ ideal zur Eliminierung hörbarer Frequenzgeräusche in Inline-Filter und Induktivitäten.

KoolMµ Powder Cores

Eigenschaften

  • FeSiAl alloy powder core
  • Available permeabilities: 14 – 125
  • Low core losses
  • Available shapes: toroids, E, U, EQ, LP, blocks, cylinders, and segments
  • Black coating colour
  • Low cost material
  • Saturation flux density: 1.0T
  • Curie temperature: 500°C
  • Operating temperature range: -55°C to +200°C

Downloads

für KoolMµ Powder Cores

pdf
Magnetics Inc powder cores brochure
Download
pdf
Leakage flux considerations
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

ShapeSizes (mm)PermeabilitiesLe path length(mm)Ae cross section (mm2)Ve volume (mm3)

Toroid

4.20 x 1.27 x 2.16 – 166.5 x 101.0 x 33.15

14, 19, 26, 40, 60, 75, 90, 125

8.06 – 412

1.33 – 987

10.5 – 407,000

E-core

19.6 x 7.9 x 4.93 – 162.5 x 37.5 x 40.9

14, 26, 40, 60, 90

40.1 – 273

22.8 – 778

914 – 212,000

U-cores

31.8 x 10.9 x 12.5 – 81 x 37.5 x 23.4

26, 40, 60, 90

65.6 – 273

101 – 354

6,620 – 83,898

Blocks

47.9 x 41.5 x 27.5 – 95.0 x 41.0 x 27.5

26, 40, 60, 90

23,000 – 107,200

EQ

26.5 x 7.0 x 19.0 – 50.0 x 25.0 x 32.0

26, 40, 60

42.3 – 133.4

119.8 – 314.1

LP

23.4 x 8.7 x 14.0 – 42.0 x 15.8 x 25.0

26, 40, 60

49.1 – 90.1

67.0 – 206.0

EER

25.5 x 11.0 x 7.5 – 40.0 x 22.4 x 13.3

26, 40, 60

57.8 – 111.3

45.0 – 149.1

2,600 – 16,000
