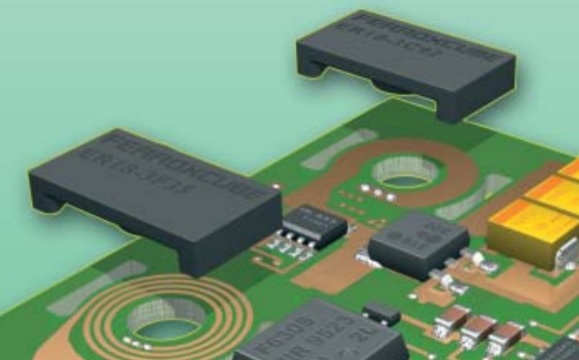

Ferrites for power conversion

Technologie
Ferritkerne
Partner
Ferroxcube

Ferroxcube differenziert Ferritmaterialien innerhalb der Leistungsumwandlung entsprechend den Betriebsfrequenzen mit einer Schwelle um 300 kHz, was zwei unterschiedliche Materialgruppen (3Cxx und 3Fxx) schafft.

Arbeitstemperatur, Fluss, Effizienz und Frequenz sind entscheidende Parameter bei der Auswahl des richtigen Materials. Ferrite in diesem Bereich bestehen aus 2 Legierungen: Mangan-Zink-Oxid (MnZn), was eine sehr kostengünstige Lösung darstellt, und Nickel-Zink (NiZn), das aufgrund des Nickels leicht höhere Kosten verursacht.

Formen, die typischerweise in dieser Anwendung verwendet werden, sind E, ER, EFD, EQ, PQ, RM, U und Planar E und ER.

Materialnamen in diesem Bereich beginnen mit 3Cx, Beispiele sind 3C96 und 3C98, die den Leistungsverlust minimieren; 3C95 und 3C97, die in einem breiten Temperaturbereich arbeiten; 3C92 und 3C99, die eine hohe Bsat bieten.

Materialien, die mit 3Fx beginnen, Beispiele sind 3F36 und 3F46, die einen Frequenzbereich bis 3 MHz abdecken; oder mit 4Fx wie 4F1, die in einem größeren Frequenzbereich bis 15 MHz arbeiten.

Ferrites for power conversion

Eigenschaften

  • Low cost materials (MnZn) and medium-cost NiZn materials
  • Four development trends:- Wide temperature: 3C95F and 3C97- Low power losses 3C91A and 3C98- High saturation flux density (Bsat) 3C99 and 3C92A- Increase working frequency by reducing power losses
  • Available shapes: E, planar E, EC, EFD, EP, ETD, ER, planar ER, U, RM, PM, PQ, and gapped toroids
  • Frequencies < 300KHz
  • 3C99 high Bsat – optimised to work at 200°C
  • 3C95F – wide working temperature range (25°C – 100°C)
  • 3C98 – lower losses at 100°C
  • 3F36 – standard to reach 600KHz, flat losses 25°C – 100°C
  • 3F46 – standard to reach 1MHz
  • 4F1 – standard working good up to 10MHz

Downloads

für Ferrites for power conversion

pdf
Ferroxcube high frequency materials for power conversion
Download
pdf
Ferroxcube low frequency materials for power conversion
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

Niederfrequenzmaterialien

Materialµi at 25°CBsat (mT) at 25°CTc (°C)Pv (100°C 100KHz 200mT) KW/m3Notes

3C90

2300

470

= 220

450

Min loss @100°C

3C91

3000

470

= 220

300 (@ 60°C)

Min loss @60°C

3C94

2300

470

= 220

350

Min loss @100°C

3C92

1500

520

= 280

350

High Bsat

3C92A

1800

570

= 270

300

High Bsat

3C95

3000

530

= 215

290

Flat loss @ 25-100°C

3C95A

3300

550

= 220

290

Wide temperature

3C95F

3000

550

= 210

250 (@ 125mT)

Tide temperature

3C97

3000

530

= 215

320

Flat loss @ 60 – 140 °C

3C96

2000

500

= 240

300

Min loss @ 100°C

3C98

2500

530

= 230

250

Min loss @ 100°C

3C99

800

500

= 300

140

Optimised for 200°C working temperature

Hochfrequenzmaterialien

Materialµi at 25°CBsat (mT) at 25°CTc (°C)Pv(100°C 100KHz 200mT) KW/m3Notes

4F1

80

320

= 260

200 (100°C 10MHz 5mT)

Frequency < 15MHz

3F3

2000

440

= 200

150 (100°C 400KHz 50mT)

Optimal frequency ≤ 400kHz

3F36

1600

520

= 230

700 (100°C 500KHz 100mT)

Optimal frequency < 600kHz, flat power loss 25 – 100°C

3F46

750

520

= 280

50 (100°C 3MHz 10mT)

Optimal frequency 1 – 3MHz
