Die EMI-Unterdrückung ist ein kritischer Punkt in elektronischen/elektrischen Produkten, den Ingenieure in den frühen Phasen der Produktentwicklung berücksichtigen müssen. Hochpermeable Ferrite bieten die beste Lösung in Bezug auf Effizienz und Kosten.
Arbeitstemperatur, Flussdichte, hoher Widerstand und Anfangspermeabilität sind entscheidende Parameter zur Auswahl des richtigen Materials.
Ferrite in diesem Bereich bestehen aus beiden Legierungen, Mangan-Zink (MnZn) und Nickel-Zink (NiZn) und stellen eine etwas kostspieligere Lösung dar.

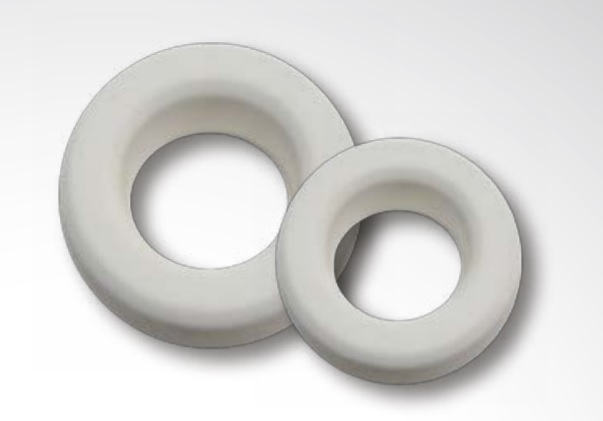

Formen, die typischerweise in dieser Anwendung verwendet werden, sind Toroide und U für CMC, Kabelschilde, Perlen, Stäbe und Balun.
Materialnamen in diesem Bereich beginnen mit 3Ex. Beispiele sind 3E10 und 3E65, die einen Permeabilitätsbereich von 5K bis 15K abdecken; oder mit 3Sx wie 3S4, optimiert für Frequenzen von 10MHz bis 300MHz; oder 4Sx wie 4S3, hergestellt aus NiZn für den Bereich 30MHz bis 1GHz.
Eigenschaften
- Medium cost materials (NiZn & MnZn)
- Development trend:- Increase frequency range for high impedance- Increase permeability stability through temperature- Increase Bsat VS Temp
- Available shapes: toroids, E, U, BD, BDS, BDW, MLS, CMS, RODs, cable shields, WBS, and WBC
- Permeabilities above 4000 for 3Ex
- Low permeabilities for 3Sx and 4Sx
- Low Curie temperature: between 110°C and 255°C
- 3Ex series also used for wideband signals, pulse transformers, and delay lines
Verfügbare Modellvariationen
Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen
Materialien mit hoher Permeabilität
| Material | µi at 25°C | Bsat (mT) at 25°C | Tc (°C) | Ferrite type | Notes |
|---|---|---|---|---|---|
3C11 | 4300 | 390 |
| MnZn | Frequency < 30MHz |
3E65 | 5200 | 480 |
| MnZn | Frequency < 20MHz |
3E25 | 6000 | 390 |
| MnZn | Frequency < 20MHz |
3E27 | 6000 | 430 | ≥ 150 | MnZn | Frequency < 20MHz |
3E26 | 7000 | 430 | ≥ 155 | MnZn | Frequency < 20MHz |
3E10 | 10000 | 460 | ≥ 130 | MnZn | Frequency < 20MHz |
3E6 | 10000 | 460 | ≥ 130 | MnZn | Frequency < 15MHz |
3E12 | 12000 | 470 | ≥ 130 | MnZn | Frequency < 15MHz |
3E15 | 15000 | 470 | ≥ 130 | MnZn | Frequency < 15MHz |
Materialien mit niedriger Permeabilität
| Material | µi at 25°C | Bsat (mT) at 25°C | Tc (°C) | Ferrite type | Notes |
|---|---|---|---|---|---|
3B1 | 900 | 380 | ≥ 150 | MnZn | |
3S1 | 4000 | 400 | ≥ 125 | MnZn | Frequency < 30MHz |
3S3 | 350 | 320 | ≥ 225 | MnZn | Frequency < 200MHz |
3S4 | 1700 | 320 | ≥ 110 | MnZn | Frequency < 100MHz |
3S5 | 3800 | 545 | ≥ 255 | MnZn | Frequency < 30MHz |
4B1 | 250 | 360 | ≥ 250 | NiZn | Frequency < 300MHz |
4S2 | 850 | 340 | ≥ 150 | NiZn | Frequency < 100MHz |
4S2F | 700 | 290 | ≥ 120 | NiZn | Frequency < 100MHz |
4S3 | 250 | 360 | ≥ 250 | NiZn | Frequency < 300MHz |
4S60 | 2000 | 260 | ≥ 100 | NiZn | Frequency < 50MHz |
