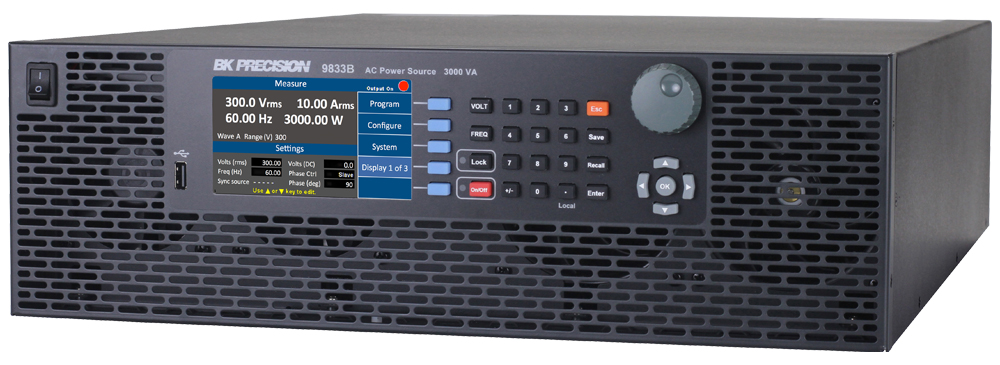

BK9832 and BK9833 AC-DC programmable AC sources

Die programmierbaren AC-Stromquellen der 9830-Serie bieten hohe Leistung und geringe totale Oberschwingungsverzerrung in einem 3U-Formfaktor. Die Hinzufügung positiver und negativer DC-Offset-Spannungen erweitert die AC-Fähigkeiten, um in DC- und AC-DC-Ausgangskopplungsmodi zu arbeiten.

8932B und 8933B: Dreiphasige Strom­versorgung kann erreicht werden, indem 3 Einheiten des gleichen Modells in einer Master-Slave-Konfiguration unter Verwendung der optionalen 3-Phasen-Synchronadapter verbunden werden. Der Frequenzbereich ist im Dreiphasenmodus von 45 bis 600 Hz einstellbar.

Die 980x-Serie ist sowohl eine programmierbare AC-Quelle als auch ein Messwerkzeug. Diese vollständig programmierbaren linearen AC-Quellen liefern maximal 1500 VA über die universellen Leitungsausgangsklemmen an der Vorderseite und den Ausgangsstecker an der Rückseite. Der Ausgang kann von 0 bis 300 V mit einer Programmierauflösung von 0,1 V variiert werden. Die Ausgangsfrequenz kann ebenfalls von 45 Hz bis 500 Hz mit einem Start- und Stopp-Phasenwinkel von 0 bis 360 Grad eingestellt werden.

Für Details zur Produktreihe siehe den Katalog im Download-Bereich unten.

BK9832 and BK9833 AC-DC programmable AC sources

Eigenschaften

Eine Übersicht über das, was diese Produktreihe bietet

  • Geringe totale Oberschwingungsverzerrung erfüllt den IEC 61000-3-2-Standard
  • Umfassende Messungen Vrms, Arms, Vdc, +Apk, -Apk, Einschaltstrom, Hz, Leistungsfaktor, Scheinleistung, Blindleistung, Wirkleistung und Scheitelfaktor
  • Integrierte Standardwellenformen Sinus, Rechteck und geklipptes Sinus
  • 30 eingebaute THD-Wellenformen
  • Verstärkermodus mit 1,2 kHz Bandbreite zur Erzeugung benutzerdefinierter willkürlicher Wellenformen
  • Schritt-, Listen- und Pulsmodes zur Simulation von Netzausfallereignissen (PLD)
  • Listenmodus unterstützt 10 benutzerdefinierte Programme mit bis zu 100 programmierbaren Schritten
  • Erzeugen Sie benutzerdefinierte Oberschwingungswellenformen auf einem PC und laden Sie diese in die fünf nicht-flüchtigen Speicherorte des Geräts
  • Digitaler I/O-Port für externen Trigger, Transientenanzeige, Fehlerstatus, Fernabschaltung, RS232 und analoges Ausgangspegel-Programmierschnittstelle
  • Umfassende Schutzmodi OVP, OCP, OPP, OTP, Lüfterausfall, Ausgangstimer und Tastensperre
  • Standard-USB (USBTMC-konform), RS232, LAN und GPIB-Fernschnittstellen

Downloads

für BK9832 and BK9833 AC-DC programmable AC sources

pdf
BK precision power supply guide
Download

Verfügbare Modellvariationen

Alle verfügbaren Varianten und ein Vergleich ihrer Spezifikationen

ModelMaximum voltage AC (rms)Maximum voltage DC (rms)Maximum currentMaximum powerPhase-modeFrequency

9832

150V / 300V / auto

±212V / ±424V

20A (150V), 10A (300V)

2000VA

1

45 to 1200Hz

9832B

150V / 300V / auto

±212V / ±424V

20A (150V), 10A (300V)

2000VA

3

45 to 1200Hz

9833

150V / 300V / auto

±212V / ±424V

30A (150V), 15A (300V)

3000VA

1

45 to 1200Hz

9833B

150V / 300V / auto

±212V / ±424V

30A (150V), 15A (300V)

3000VA

3

45 to 1200Hz

9801

150V / 300V

3A (150V), 1,5A (300V)

300VA

1

45 to 500Hz

9803

150V / 300V

6A (150V), 3A (300V)

750VA

1

45 to 500Hz

9805

150V / 300V

12A (150V), 6A (300V)

1500VA

1

45 to 500Hz
