kOr - Hochwertige amorphe und nanokristalline Kerne
Acal BFi als Speziallieferant für weichmagnetische Kerne bietet amorphe und nanokristalline Kerne in seiner kOr-Produktlinie an. Mit einer stabilen Materialbasis, effizienter Produktion sowie ständiger Überprüfung und Weiterentwicklung durch unser Magnetics Products Technology Centre sind wir in der Lage, Ihnen stabil und kostengünstig hochwertige Kerne zu liefern.

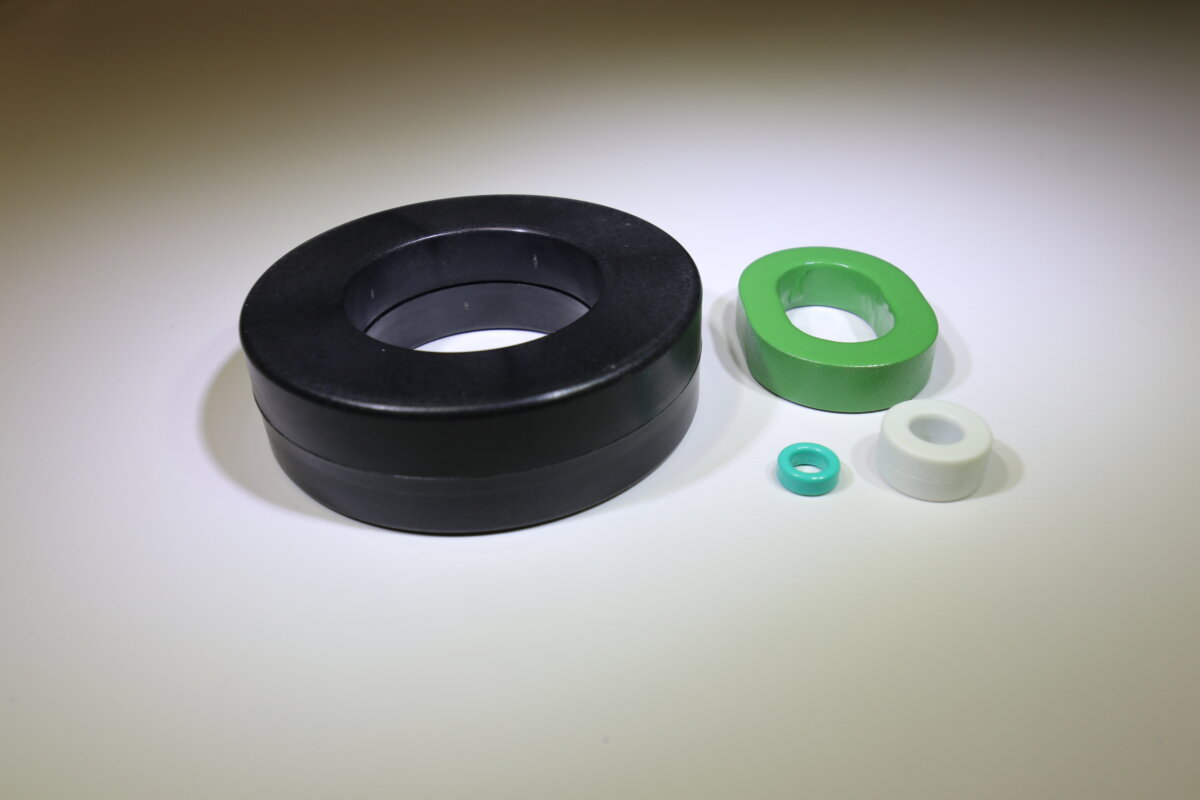

Die kOr-Produktpalette bietet amorphe und nanokristalline Kerne in einer großen Auswahl an Materialien, Formen, Größen und Spezifikationen. Kundenspezifische Designs sind einfach und kostengünstig zu realisieren, auch für kleine Mengen.
Gehe zu:
Sie möchten mit einem Experten sprechen?
kOr 057
kOr 057 ist ein amorpher Werkstoff auf Co-Basis mit hervorragenden weichmagnetischen Eigenschaften wie geringer Koerzitivfeldstärke und Null-Magnetostriktion. Die B(H)-Eigenschaften können maßgeschneidert werden: Mit linearer F-Schleife erreicht kOr 057 Permeabilitäten von 100.000 - 200.000. Diese Kerne sind ideal für Kommunikationsanwendungen wie Signaltransformatoren. Mit rechteckiger Z-Schleife werden sie hauptsächlich in Schaltanwendungen wie MagAmps eingesetzt, wenn niedrige Verluste gefordert sind, oder eine niedrige Sättigungsinduktion von 570 mT und damit ein geringer Flusshub von Vorteil sind.
Eigenschaften
Vorteile
|
kOr 118
kOr 118 ist ein nanokristallines Material, das speziell für eine sehr hohe Permeabilität und ausgezeichnete Linearität bei niedrigen Frequenzen (50 Hz) optimiert wurde. Dieses Material wurde speziell für RCCB-Anwendungen entwickelt und kann auch für Stromwandler eingesetzt werden. Die Kerne sind mit Kunststoffgehäusen versehen; eine Epoxidbeschichtung ist mit geringem Einfluss auf die Linearität für µmax bis zu 150.000 möglich.
Eigenschaften
- Optimale Kombination aus hoher Linearität und höchster Permeabilität: zum Beispiel als RCCB-Kern: Bdyn/Bsin > 0,85 bei µmax = 150.000 und >0,80 bei µmax = 200.000
- Negativer Temperaturkoeffizient µ(T) oder konstante Permeabilität über Temperatur einstellbar
Vorteile
- Erhältlich im Kunststoffgehäuse, oder mit Epoxidbeschichtung (bis zu einer Permeabilität von 150.000), um den Platzbedarf zu minimieren
- Kleine Toleranzen durch Sortierung in Gruppen möglich
kOr 120
kOr 120-Produkte werden aus nanokristallinem Bandmaterial auf Eisenbasis hergestellt, das für Leistungs- und EMV-Anwendungen optimiert ist. Sie haben eine hohe Sättigungsflussdichte, geringe Verluste, eine hohe Permeabilität bis zu 100 kHz und eine geringe Magnetostriktion. Es sind verschiedene B(H)-Charakteristiken erhältlich. Mit einer flachen Hystereseschleife (F-Schleife), niedriger Remanenz Br und einstellbarer Permeabilität zwischen 25.000 und 120.000 (bei 10 kHz) sind sie die bevorzugte Wahl für Leistungsanwendungen im mittleren Frequenzbereich und Gleichtaktdrosseln mit Breitbanddämpfung. Unsere Standard-120-TB-Serie umfasst ausgewählte Kerngrößen in Kunststoffgehäusen mit einer unteren Grenze der spezifizierten Permeabilität zwischen 25.000 und 80.000 (bei 10 kHz). Kundenspezifische Lösungen mit anderen Abmessungen (auch oval, rechteckig) und wahlweise in Gehäuse, imprägniert (ungeschnitten, geschnitten) oder mit Epoxy-Beschichtung sind einfach realisierbar. Die Variante kOr 120HF mit ultradünnem Band ist die perfekte Wahl für Hochfrequenzanwendungen wie Übertrager für >30 kHz und optimierte Gleichtaktdrosseln. Mit rechteckiger Z-Schleife ist kOr 120 eine kostengünstige Alternative für MagAmps und andere Schaltanwendungen.
Eigenschaften
- Hohe Sättigungsflussdichte (1,2 T)
- Hohe Curie-Temperatur (580°C) und hervorragende Temperatureigenschaften
- Magnetostriktion nahe Null
Vorteile
- Anwendbar für Transformatoren und Gleichtaktdrosseln
- Geringe Verluste, insbesondere bei Verwendung von kOr 120HF, ermöglicht eine hohe Flussdichte bei mittleren Frequenzen, d. h. weniger Platzbedarf
- Standardgrößen mit einstellbarer Permeabilität, d.h. maßgeschneiderter Induktivität und DC-Toleranz
- Größe und Ausführung können leicht angepasst werden, auch als geschnittene Kerne erhältlich
kOr 122
kOr 122 erweitert unser Angebot an Kernen aus nanokristallinem Material auf eine Permeabilität herunter bis 4000. Die Kerne sind ideal für den Einsatz in Transformatoren und Gleichtaktdrosseln mit mittlerem, nicht symmetrischem Gleichtaktstrom. Sie weisen eine hohe Linearität µ(IDC) und ein gutes Frequenzverhalten µ(f) auf, so dass die Permeabilität bei 100 kHz sehr nahe am 10-kHz-Wert liegt. Diese Kerne werden in einem Kunststoffgehäuse angeboten.
Eigenschaften
- Hohe Sättigungsflussdichte (1,2 T)
- Hohe Linearität µ(IDC) und µ(f)
- Ausgezeichnete Langzeitstabilität auch bei hohen Temperaturen
Vorteile
- Einsetzbar für Transformatoren und Gleichtaktdrosseln mit hohen Strömen
- Große Vielfalt an Formen, Größen und Ausführungen je nach Platzbedarf und mechanischen Anforderungen, z. B. große ovale Kerne
kOr 140
kOr 140 ist eine Weiterentwicklung von kOr 120 / kOr 122 zur Erhöhung der Flussdichte bei gleichbleibend gutem Verlustniveau. Zielanwendungen sind Mittelfrequenztransformatoren und Gleichtaktdrosseln für höhere Unsymmetrieströme. Die Permeabilität kann zwischen 30.000 und 70.000 für Kerne mit flacher Hystereseschleife eingestellt werden. Die Kerne sind in einem Kunststoffgehäuse und mit Epoxidimprägnierung (ungeschnitten, geschnitten) erhältlich. Es ist auch eine Version kOr 140HF mit ultradünnem Band erhältlich, was zu geringeren Verlusten und einer höheren Permeabilität bei 100 kHz führt.
Eigenschaften
- Verbesserte Sättigungsflussdichte (1,4 T)
- Geringe Verluste, weiter optimiert mit kOr 140HF
- Niedrige Magnetostriktion ermöglicht auch imprägnierte Kerne
Vorteile
- Ideal für Transformatoren geeignet
- Im Vergleich zu kOr 120 sind im Mittelfrequenzbereich bis 20-30 kHz und bei Gleichtaktdrosseln noch kleinere Bauformen möglich
- Größe und Form an die räumlichen Gegebenheiten anpassbar
kOr 156
kOr 156 Produkte bestehen aus einem amorphen Material auf Eisenbasis, das als zeitgemäßer Ersatz für Elektrostahl entwickelt wurde. Geringe Verluste im Vergleich zu Stahl machen die Komponenten sowohl in der Anschaffung als auch bei den Betriebskosten für Niederfrequenzanwendungen und als geschnittene Kerne sogar für Mittelfrequenzanwendungen äußerst effizient. Wir bieten Standard-Schnittbandkerne sowie eine große Auswahl an kundenspezifischen Formen und Ausführungen an.
Eigenschaften
- Geringe Verluste im Vergleich zu Siliziumstahl
- Hohe BS (1,56 T), gute Linearität und Frequenzgang
- Effektive Permeabilität (damit: AL) und DC-Toleranz einstellbar über Spalt
Vorteile
- Ideal für Transformatoren geeignet
- Geschnittene Kerne in Standardgröße passend zu Standard-Wickelkörpern
- Größe und Form an die räumlichen Gegebenheiten anpassbar
kOr 170
kOr 170 ist das jüngste Entwicklungsergebnis bei nanokristallinem Material zur Maximierung der Flussdichte und Reduzierung der Verluste im Vergleich zu der üblichen Alternative für Elektrostahl: kOr 156. Die Verluste liegen zwischen denen von kOr 120 / kOr 140 und kOr 156, und die Permeabilität ist auf einem stabilen Niveau bis zu 100 kHz, wodurch das Material zur perfekten Wahl für Leistungsanwendungen bei 1 - 8 kHz wird. Wir haben unser Angebot mit Ringkernen in Kunststoffgehäuse gestartet. Die Magnetostriktion ist geringer als bei kOr 156, was auch die Verwendung von imprägnierten Kernen ermöglicht.
Eigenschaften
- Höchste Flussdichte für amorphe und nanokristalline Materialien
- Bestes Verlustniveau für High-BS-Materialien
- Anfangspermeabilität etwa 10.000; bei 100 kHz: 6000
- Akzeptable Magnetostriktion (15 ppm)
Vorteile
- Kleinstmögliche Ausführungen für Leistungsanwendungen bei etwa 1 - 8 kHz
- Stabile Permeabilität bis zu hohen Frequenzen
- Maßgeschneiderte Form und Größe
Maßgeschneiderte Formen, Abmessungen, Schnitte, Materialien
Da amorphe und nanokristalline Kerne aus Bändern (Dicke ca. 20 µm, Breite bis zu 50 mm) gefertigt werden, können wir viele Möglichkeiten zur kundenspezifischen Anpassung ohne nennenswerte Werkzeugkosten anbieten:
- Jede Größe und Form, die auf einen festen Körper gewickelt werden kann. Stäbe und andere Teile können aus gewickelten Teilen geschnitten werden. Komplizierte oder übergroße Formen können aus verschiedenen Teilen zusammengesetzt werden.
- Die Kerne können mit Epoxidharz imprägniert werden, um die mechanische Stabilität zu erhöhen, insbesondere vor dem Schneiden.
- Die Kerne werden durch Kunststoff- oder Metallgehäuse (so genannte Tröge), Epoxidbeschichtung, Umwicklung mit Faserband und/oder Lackierung geschützt, was eine Bewicklung ermöglicht.
Innerhalb des Magnetics Products Technology Centre bieten wir eine Reihe von Dienstleistungen an, die bei der Erstellung kundenspezifischer Lösungen helfen.
Mit dem größten Team von Spezialisten für den technischen Support in Europa stehen wir an der Spitze eines konstruktionsgeleiteten Ansatzes, um anspruchsvolle und kundenspezifische Lösungen für Magnetkerne oder Komponenten für die Produktion zu liefern.
Ob Ihr Bedarf einfach oder komplex ist, wir können eine Lösung entwickeln, um Ihre Ziele zu erreichen. Mit unseren Experten im Haus können wir Prototypen entwerfen, entwickeln und testen, die die Leistungs- und Umweltanforderungen Ihrer Anwendung erfüllen.
