Ferrites for EMI suppression

Technologie
Ferrietkernen
Partner
Ferroxcube

EMI-onderdrukking is een cruciaal punt bij elektronische/elektrische producten waarmee ingenieurs in de vroege stadia van productontwikkeling rekening moeten houden. Ferriet met hoge doorlaatbaarheid biedt de beste oplossing in termen van efficiëntie en kosten.

Werktemperatuur, fluxdichtheid, hoge impedantie en initiële doorlaatbaarheid zijn belangrijke parameters voor het selecteren van het juiste materiaal.

Ferrieten in dit assortiment zijn gemaakt van zowel mangaan-zink (MnZn) als nikkel-zink (NiZn) legeringen, tegen een iets hogere prijs.

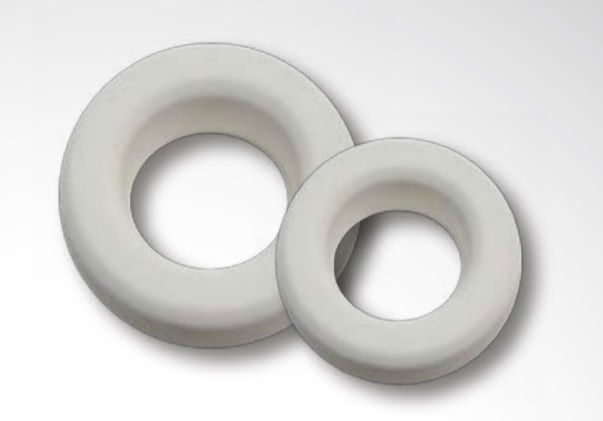

Vormen die doorgaans in deze toepassing worden gebruikt, zijn toroïden en U-vormen voor CMC, kabelafschermingen, kralen, staven en baluns.

De materiaalnamen in dit bereik beginnen met 3Ex. Voorbeelden zijn 3E10 en 3E65, die een doorlaatbaarheid van 5K tot 15K bestrijken, of met 3Sx zoals 3S4, geoptimaliseerd voor frequenties van 10 MHz tot 300 MHz, of 4Sx zoals 4S3, gemaakt van NiZn voor het bereik van 30 MHz tot 1 GHz.

Ferrites for EMI suppression
IntroKenmerkenDownloadsSpecificatiesContact

Kenmerken van het assortiment

Een overzicht op hoog niveau van wat dit assortiment te bieden heeft

  • Materiaal tegen gemiddelde kosten (NiZn & MnZn)
  • Ontwikkelingstrend: – Verhoging van het frequentiebereik voor hoge impedantie – Verhoging van de stabiliteit van de doorlaatbaarheid bij verschillende temperaturen – Verhoging van Bsat VS Temp
  • Beschikbare vormen: toroïden, E, U, BD, BDS, BDW, MLS, CMS, ROD’s, kabelafschermingen, WBS en WBC
  • Doorlaatbaarheid boven 4000 voor 3Ex
  • Lage doorlaatbaarheid voor 3Sx en 4Sx
  • Lage Curietemperatuur: tussen 110 °C en 255 °C
  • 3Ex-serie ook gebruikt voor breedbandsignalen, pulstransformatoren en vertragingslijnen

Downloads

voor Ferrites for EMI suppression

pdf
Ferroxcube high permeability materials for EMI suppression
Downloaden
pdf
Ferroxcube low permeability materials for EMI suppression
Downloaden

Wat zit er in dit assortiment?

Alle varianten in het assortiment en een vergelijking van wat ze bieden

Materialen met hoge doorlaatbaarheid

Materialµi at 25°CBsat (mT) at 25°CTc (°C)Ferrite typeNotes

3C11

4300

390

= 125

MnZn

Frequency < 30MHz

3E65

5200

480

= 165

MnZn

Frequency < 20MHz

3E25

6000

390

= 125

MnZn

Frequency < 20MHz

3E27

6000

430

≥ 150

MnZn

Frequency < 20MHz

3E26

7000

430

≥ 155

MnZn

Frequency < 20MHz

3E10

10000

460

≥ 130

MnZn

Frequency < 20MHz

3E6

10000

460

≥ 130

MnZn

Frequency < 15MHz

3E12

12000

470

≥ 130

MnZn

Frequency < 15MHz

3E15

15000

470

≥ 130

MnZn

Frequency < 15MHz

Materialen met lage doorlaatbaarheid

Materialµi at 25°CBsat (mT) at 25°CTc (°C)Ferrite typeNotes

3B1

900

380

≥ 150

MnZn

3S1

4000

400

≥ 125

MnZn

Frequency < 30MHz

3S3

350

320

≥ 225

MnZn

Frequency < 200MHz

3S4

1700

320

≥ 110

MnZn

Frequency < 100MHz

3S5

3800

545

≥ 255

MnZn

Frequency < 30MHz

4B1

250

360

≥ 250

NiZn

Frequency < 300MHz

4S2

850

340

≥ 150

NiZn

Frequency < 100MHz

4S2F

700

290

≥ 120

NiZn

Frequency < 100MHz

4S3

250

360

≥ 250

NiZn

Frequency < 300MHz

4S60

2000

260

≥ 100

NiZn

Frequency < 50MHz
