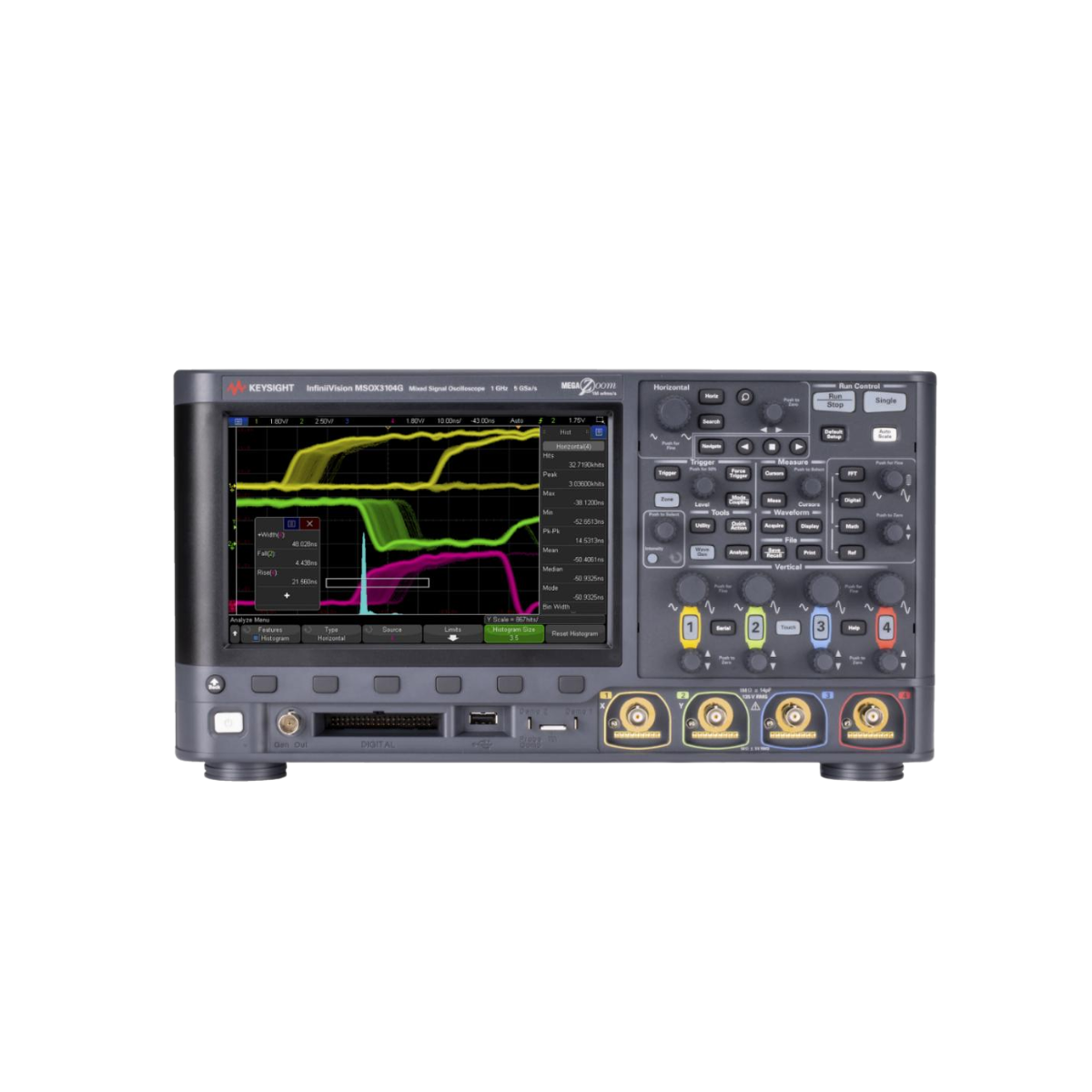

InfiniiVision 3000G X-Series Oscilloscopes
- Technologie
- Oscilloscopes
- Partner
- Keysight
De oscilloscopen uit de InfiniiVision 3000G X-Series combineren prestaties en veelzijdigheid voor een breed scala aan test- en meettoepassingen. De serie omvat tafeloscilloscopen met 2 en 4 kanalen en bandbreedteopties van 100 MHz tot 1 GHz, waardoor ze geschikt zijn voor dagelijkse debugtaken én voor geavanceerd digitaal werk op hoge snelheid en RF-gerelateerde toepassingen. Een capacitief 8,5-inch touchscreen werkt samen met de traditionele bedieningselementen op het frontpaneel, voor intuïtieve bediening via touch, muis of draaiknoppen. Met updatesnelheden tot 1.000.000 golfvormen per seconde zijn deze instrumenten ontworpen om intermitterende glitches en zeldzame signaalafwijkingen snel zichtbaar te maken. Zone touch triggering vereenvoudigt het isoleren van gebeurtenissen verder doordat gebruikers triggergebieden direct op het scherm kunnen tekenen. Standaard ingebouwde functies zijn onder meer decodering van seriële bussen, frequentieresponsanalyse, maskertesten en een geïntegreerde golfvormgenerator. Afhankelijk van de configuratie ondersteunt de serie ook mixed-signal analyse met optionele of meegeleverde digitale kanaalmogelijkheden. LAN-connectiviteit en ondersteuning voor pc-software maken afstandsbediening, meetautomatisering en datalogging mogelijk. Daarmee is de 3000G X-Series een praktische alles-in-éénoplossing voor R&D-labs, productieomgevingen en onderwijs. Al met al combineert deze serie snelheid, gebruiksgemak en brede functionaliteit in een compact oscilloscoopplatform.
De InfiniiVision 3000G X-Series brengt de kernfuncties samen die engineers nodig hebben voor moderne debugging en validatie, in één compact tafelmodel oscilloscoopplatform. De serie is verkrijgbaar in versies met 2 en 4 kanalen en ondersteunt toepassingen van embedded ontwerp en vermogensanalyse tot foutopsporing op seriële bussen en onderzoek van signalen met hogere snelheden.
Het responsieve capacitieve 8,5-inch touchscreen, de vertrouwde bediening op het frontpaneel en de hoge updatefrequentie van golfvormen zorgen voor een workflow die snel en intuïtief is en goed past bij zowel ervaren gebruikers als onderwijsomgevingen. Met ingebouwde functies zoals seriële decodering, Bode-diagramanalyse, maskertesten, golfvormgeneratie en mixed-signal mogelijkheden vermindert de 3000G X-Series de behoefte aan meerdere losse instrumenten.
Bereikfuncties
Een algemeen overzicht van wat dit bereik te bieden heeft
- Bandbreedtebereik van 100 MHz tot 1 GHz: Kies het juiste model voor alles van algemene embedded metingen tot snellere communicatie- en werkzaamheden rond signaalintegriteit.
- Modellen met 2 en 4 kanalen: Stem het aantal kanalen af op uw behoeften op de werkbank, of het nu gaat om eenvoudige debugtaken of complexere analyse van meerdere signalen.
- Capacitief 8,5-inch multi-touchdisplay: Navigeer snel door golfvormen met touchgebaren zoals knijpen, zoomen en swipen, terwijl u desgewenst ook traditionele bediening kunt blijven gebruiken.
- Updatesnelheid tot 1.000.000 golfvormen per seconde: Leg moeilijk te vangen glitches, zeldzame transiënten en intermitterende fouten effectiever vast dan met oscilloscopen met een lagere verversingssnelheid.
- Zone touch triggering: Teken direct op het scherm een triggergebied om relevante gebeurtenissen te isoleren en foutopsporing te versnellen.
- Ingebouwde analyse van seriële protocollen: Decodeer en trigger op bussen zoals I²C, SPI, UART/RS-232/RS-485, I²S en USB-PD zonder aparte tools.
- 7-in-1 instrumentfunctionaliteit: Combineer oscilloscoop, logica-analyse, protocolanalyse, 20 MHz golfvormgenerator, frequentieresponsanalyse, digitale voltmeter en frequentieteller in één instrument.
- Hardwareversnelde maskertesten: Voer efficiënte pass/fail-signaalvalidatie uit voor productie-, compliance- en ontwerpverificatietoepassingen.
- LAN-connectiviteit en ondersteuning voor pc-software: Maak afstandsbediening, geautomatiseerde metingen, datalogging en eenvoudigere integratie in verbonden testopstellingen mogelijk.
Downloads
voor InfiniiVision 3000G X-Series Oscilloscopes
Wat zit er in dit assortiment?
Alle varianten in het assortiment en een vergelijking van wat ze bieden
| Model | 3012G | 3014G | 3022G | 3024G | 3032G | 3034G | 3052G | 3054G | 3102G | 3104G |
|---|---|---|---|---|---|---|---|---|---|---|
Analog Channels | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
Bandwidth | 100 MHz | 100 MHz | 200 MHz | 200 MHz | 350 MHz | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
Rise Time (approx.) | 3.5 ns | 3.5 ns | 1.75 ns | 1.75 ns | 1.0 ns | 1.0 ns | 0.7 ns | 0.7 ns | 0.45 ns | 0.45 ns |
Max. Sample Rate | 5 GSa/s | 5 GSa/s | 5 GSa/s | 5 GSa/s | 5 GSa/s | 5 GSa/s | 5 GSa/s | 5 GSa/s | 5 GSa/s | 5 GSa/s |
Memory Depth | 4 Mpts | 4 Mpts | 4 Mpts | 4 Mpts | 4 Mpts | 4 Mpts | 4 Mpts | 4 Mpts | 4 Mpts | 4 Mpts |
Built-in Waveform Generator | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) | Yes (20 MHz) |
Veelgestelde vragen
voor InfiniiVision 3000G X-Series Oscilloscopes
Elke oscilloscoop uit de 3000G X-Series kan functioneren als mixed-signal oscilloscoop. Met de 16-kanaals logische ingangstaster kunt u digitale signalen vastleggen naast de analoge kanalen, waardoor het eenvoudiger wordt om embedded systemen te debuggen die analoog gedrag combineren met digitale logica en protocolactiviteit.
Ja. De 3000G X-Series biedt standaard ingebouwde ondersteuning voor triggeren en decoderen van seriële protocollen voor interfaces zoals I²C, SPI, UART/RS-232/485, I²S en USB Power Delivery. Optionele softwarepakketten zijn beschikbaar voor extra bussen zoals CAN/LIN, MIL-1553 en ARINC 429.
Met zone triggering kunt u direct op het golfvormdisplay een rechthoekig gebied tekenen, zodat de oscilloscoop gebeurtenissen kan triggeren of uitsluiten op basis van het al dan niet binnengaan van die zone. Daardoor kunt u pulsen, afwijkingen of tijdkritische gebeurtenissen veel sneller isoleren zonder door complexere triggermenu’s te hoeven werken.
Een zeer hoge updatefrequentie van golfvormen vergroot de kans dat intermitterende gebeurtenissen zoals glitches, runt-pulsen en instabiele flanken zichtbaar worden. Doordat de oscilloscoop het display zo snel ververst, is de kans groter dat zeldzaam signaalgedrag tijdens live debugging zichtbaar wordt.
Ja. Alle modellen beschikken over LAN-connectiviteit voor netwerktoegang en afstandsbediening. Ze kunnen worden bediend via een webgebaseerde interface of SCPI-gebaseerde automatisering, en PathWave BenchVue-software kan worden gebruikt voor meetlogging, het vastleggen van schermafbeeldingen en bredere automatisering van testworkflows.
Het 7-in-1 ontwerp vermindert de behoefte aan aparte tafelmodellen door oscilloscoopfunctionaliteit te combineren met logica-analyse, protocolanalyse, een 20 MHz golfvormgenerator, frequentieresponsanalyse, een digitale voltmeter en een frequentieteller. Dat bespaart ruimte, verlaagt de complexiteit van de opstelling en houdt metingen binnen één vertrouwde interface.
Elke oscilloscoop wordt geleverd met de essentiële accessoires om direct aan de slag te gaan, waaronder passieve probes die zijn afgestemd op het aantal analoge kanalen. Veel configuraties bevatten ook de 16-kanaals digitale logica-probekabel voor mixed-signal gebruik, samen met items zoals een netsnoer, USB-kabel en kalibratiecertificaat.
De InfiniiVision 3000G X-Series ondersteunt pc-connectiviteit via de LAN-interface. Met Keysight PathWave BenchVue Oscilloscope-software kunnen gebruikers het instrument op afstand bedienen, golfvorm- en meetgegevens loggen, resultaten exporteren en geautomatiseerde routines opzetten voor gebruik in het lab, in productieomgevingen of in de klas.
